Tyrystorowy układ zabezpieczający dla linii ADSL, VDSL i G.fast

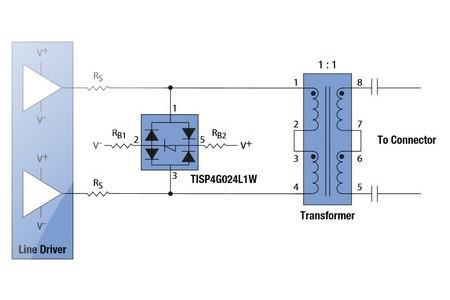

Firma Bourns specjalizująca się w produkcji elementów zabezpieczających linie komunikacyjne wprowadziła na rynek nowy tyrystorowy układ zabezpieczający TISP przeznaczony do aplikacji ADSL, VDSL i G.fast. TISP4G024L1W, włączany między sterownikiem linii xDSL i transformatorem zapewnia ochronę przed przepięciami powodowanymi wyładowaniami przewodzonymi lub indukującymi się na linii telefonicznej.
Charakteryzuje się bardzo małą zmianą pojemności wewnętrznej w zakresie napięć linii (0,02 pF), w minimalnym stopniu wpływającą na integralność przesyłanych sygnałów. Zapewnia zgodność z międzynarodowymi specyfikacjami ITU-T K.20, K.21 lub K.45, Telcordia GR-1089-CORE i YD/T dla interfejsów xDSL.
Ważniejsze dane techniczne:
- napięcie pracy (VDRM): 24 V,
- napięcie przebicia: 30 V (maks. 34 V),
- pojemność wewnętrzna: typ. 0,4 pF (maks. 3 pF),
- wahania pojemności wewnętrznej: ±0,02 pF (w zakresie napięć od 1 V do VDRM),
- zabezpieczenie ESD: do 8 kV przenoszone przez kontakt i do 16 kV przenoszone przez powietrze, zgodnie z IEC 61000-4-2,
- dopuszczalny impuls prądowy: 30 A (8/20 µs),
- prąd upływu: maks. 100 nA.
Ceny hurtowe TISP4G024L1W zaczynają się od 0,27 USD przy zamówieniach 12 tys. sztuk.
