Miniaturowy układ zabezpieczający \"surge stopper\" do ochrony przepięciowej i przetężeniowej

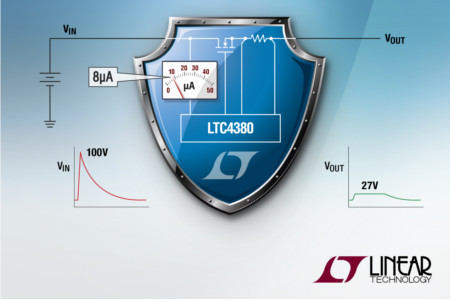

Linear Technology wprowadza do oferty układ zabezpieczający \"surge stopper\" o symbolu LTC4380 zapewniający ochronę przed przepięciami i dużymi impulsami prądowymi. Charakteryzuje się on bardzo małym poborem prądu wynoszącym 8 mA w stanie spoczynkowym i 6 mA w trybie shutdown. Został zaprojektowany do ochrony układów elektronicznych always-on w elektronice samochodowej, lotniczej i przemysłowej zasilanych napięciem od 4 do 72 V.

LTC4380 pozwala zastąpić tradycyjne obwody bocznikowe składające się z cewek, kondensatorów, transili i bezpieczników pojedynczym małogabarytowym układem scalonym współpracującym z zewnętrznym n-kanałowym tranzystorem MOSFET.

Zapewnia ochronę wyjściowych układów elektronicznych przed przepięciami do napięcia przebicia zewnętrznego tranzystora MOSFET, równocześnie zapewniając ochronę zasilacza przed przeciążeniem. W przypadku wystąpienia przepięcia wejściowego LTC4380 ogranicza napięcie wyjściowe dzięki utrzymywaniu stałego potencjału na bramce, co pozwala na stosowanie w wyjściowym obwodzie chronionym tańszych elementów o niższym napięciu znamionowym.

Maksymalne napięcie wyjściowe jest ustalane (poprzez odpowiednią konfigurację wejść) na poziomie 27 V lub 45 V dla systemów odpowiednio 12- i 24/28-woltowych w przypadku modeli LTC4380-1 i LTC4380-2 z wewnętrzną diodą Zenera. Dla LTC4380-3 i LTC4380-4 napięcie to jest ustalane poprzez dobór zewnętrznej diody Zenera.

W przypadku przeciążenia wyjścia lub wystąpienia zwarcia, LTC4380 ogranicza natężenie prądu wyjściowego do wartości ustalanej przez zewnętrzny rezystor szeregowy. W przypadku występowania ciągłego przepięcia lub przetężenia wewnętrzny układ czasowy pozwala na bezpieczne wyłączenie tranzystora MOSFET.

Dla porównania, w tradycyjnych obwodach zabezpieczających następuje w tej sytuacji przepalenie bezpiecznika lub transila, co wymaga naprawy. LTC4380 jest odporny na ujemne napięcia wejściowe do -60 V, mogące pojawić się np. wskutek błędnego podłączenia zasilania.

Konfigurowalny obwód wejściowego zabezpieczenia podnapięciowego uniemożliwia rozpoczęcie pracy przy zbyt niskim napięciu wejściowym, co eliminuje ryzyko m.in. nadmiernego rozładowania akumulatora. Dodatkowo, układ zapewnia ochronę przed gwałtownymi skokami prądu rozruchowego przy podłączaniu zasilania.

LTC4380 jest produkowany w wersjach różnie zachowujących się po wystąpieniu zagrożenia. LTC4380-1 i LTC4380-3 wyłączają tranzystor, podczas gdy LTC4380-2 i LTC4380-4 próbują automatycznie włączyć wyjście przy cyklu pracy wynoszącym 0,1%.

Ponadto, LTC4380 występuje w trzech wariantach różniących się zakresem dopuszczalnych temperatur pracy: komercyjnym (0...+70°C), przemysłowym (-40...+85°C) i samochodowym (-40...+125°C). Jest zamykany w obudowach MSOP-10 i DFN (3 x 3 mm). Ceny hurtowe zaczynają się od 2,48 USD przy zamówieniach 1000 sztuk.
