Konwertery DC-DC do zasilania nowej generacji tranzystorów SiC MOSFET

Duża częstotliwość i duże napięcie przełączania to największe wyzwania, przed którymi stoją układy sterowania tranzystorów SiC MOSFET. Bardzo duże różnice potencjałów pomiędzy sekcją sterującą i sekcją mocy mogą prowadzić do uszkodzenia bariery izolacyjnej. Aby rozwiązać ten problem, firma Recom opracowała nową serię specjalizowanych 2-watowych konwerterów DC-DC zaprojektowanych specjalnie do zasilania tranzystorów SiC MOSFET najnowszej generacji.

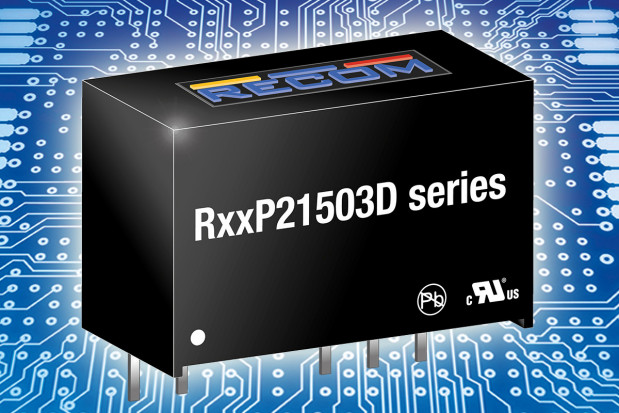

Przełączanie tranzystorów SiC MOSFET wymaga napięć włączania i wyłączania nietypowych dla innych aplikacji z tranzystorami IGBT i MOSFET. Konwertery serii RxxP21503D pracują z niesymetrycznym napięciem wyjściowym, wynoszącym +15 V i -3 V, wymaganym do efektywnego przełączania tranzystorów SiC MOSFET drugiej generacji.

Typowo, napięcie izolacji przetwornicy DC-DC powinno stanowić co najmniej dwukrotność jej napięcia pracy, ale wysoka temperatura otoczenia i krótkie czasy narastania sygnału stanowią czynniki osłabiające barierę izolacyjną.

Dlatego też, nowa seria przetwornic firmy Recom zapewnia izolację aż do 6,4 kVDC co gwarantuje, że bariera izolacyjna będzie w stanie wytrzymać nawet największe narażenia.

Pomimo tego, że wewnętrzny transformator zawiera kubkowy rdzeń fizycznie separujący uzwojenie wejściowe i wyjściowe, cały konwerter mieści się w standardowej obudowie SIP7.

W ramach serii RxxP21503D dostępne są konwertery o znamionowym napięciu wejściowym 12, 15 i 24 V. Uzyskały one certyfikat EN-60950-1 i są objęte 3-letnią gwarancją.
