25-amperowy konwerter DC-DC µModule z możliwością łączenia wyjść w układzie nadmiarowym

Najnowszy konwerter DC-DC rodziny µModule, LTM4645 umożliwia łączenie wyjść w konfiguracji nadmiarowej N+1, zapewniającej ciągłość zasilania w sytuacjach awaryjnych. Tego typu system może obejmować do 6 modułów podstawowych z pojedynczym modułem nadmiarowym, który zostaje aktywowany po ewentualnej awarii któregoś z modułów podstawowych w czasie nieprzekraczającym 200 ns.

Jako przykłady zastosowań można wymienić centra danych, lotnictwo, transakcje bankowe i systemy bazujące na chmurze obliczeniowej, gdzie bezpieczeństwo i integralność stanowią priorytet. LTM4645 to model o wydajności prądowej 25 A, pracujący z napięciem wejściowym od 4,7 do 15 V.

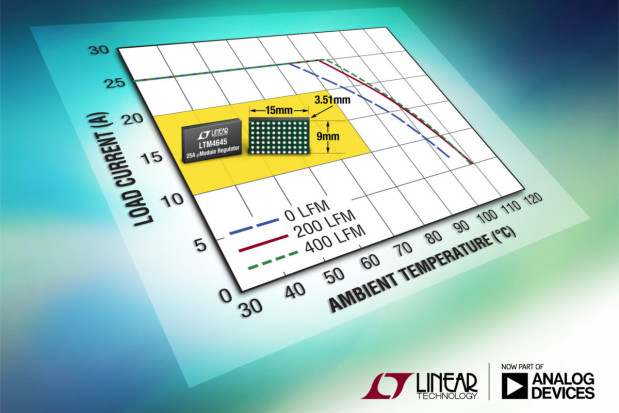

Umożliwia programowanie napięcia wyjściowego w zakresie 0,6...1,8 V. Pracując z napięciem wejściowym 12 V, napięciem wyjściowym 1 V i maksymalnym obciążeniem zapewnia sprawność sięgającą 86%. Straty mocy wynoszą w tych warunkach 3,5 W, a dopuszczalna temperatura otoczenia +75°C (bez wymuszonego obiegu powietrza i bez radiatora).

Całkowity błąd napięcia wyjściowego wynosi ±1,2% w całym zakresie dopuszczalnych temperatur otoczenia od -40°C do 125°C. LTM4645 zawiera zabezpieczenie nadnapięciowe i diodę do monitorowania temperatury.

Jest zamykany w obudowie BGA o wymiarach 15 x 9 x 3,5 mm z wbudowanymi cewkami, tranzystorami MOSFET i regulatorem DC-DC. Ceny hurtowe zaczynają się od 26,23 USD przy zamówieniach 1000 sztuk.
