Uniwersalny półmostkowy zestaw referencyjny do porównywania parametrów tranzystorów

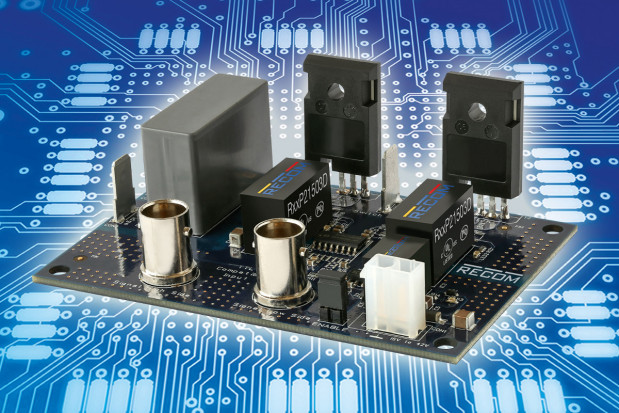

Firma Recom wprowadza na rynek zestaw referencyjny R-REF01-HB umożliwiający porównywanie parametrów różnych typów tranzystorów w identycznym, półmostkowym stopniu sterującym. Użytkownik może tu porównywać parametry tranzystorów realizowanych w technologiach IGBT, SiC 1. i 2. generacji, GaN i MOSFET oraz tranzystorów połączonych w układzie kaskady.

Porównanie ich parametrów w rzeczywistych aplikacjach impulsowych ułatwia projektantowi podjęcie decyzji o zastosowaniu konkretnej technologii w danym zastosowaniu. Projekt referencyjny sterownika półmostkowego zawiera izolowany stopień sterujący tranzystorami low-side i high-side.

W pakiecie dostarczane są cztery zestawy różnych przetwornic DC-DC wytwarzających napięcia odpowiednie do sterowania poszczególnych typów tranzystorów. Zadaniem użytkownika przed rozpoczęciem testów jest dobór tranzystora i konwertera DC-DC o odpowiednich do niego napięciach wyjściowych.

Istnieje możliwość doboru tranzystorów dowolnych producentów; ograniczeniem jest tu jedynie rodzaj obudowy: TO247 lub TO247-4L z podłączeniem 4-przewodowym (zaciski Kelvina). Zestawy R-REF01-HB umożliwiają testowanie tranzystorów pracujących w przetwornicach DC-DC o topologii forward, flyback, buck i boost.

Ponadto, mogą być one łączone w konfiguracjach pełnego mostka lub mostka 3-fazowego. Płytka drukowana została zoptymalizowana do pracy z napięciami do 1000 V i prądami do 10 A. Masa sygnałowa jest odizolowana od masy obwodów wysokoprądowych.

Wbudowane gniazda BNC umożliwiają szybką transmisję sygnałów z zewnętrznych generatorów sygnałowych TTL. Ponieważ sterowanie tranzystorów high-side i low-side jest niezależne, zestaw może być również zastosowany do sterowania z asymetrycznym współczynnikiem wypełnienia i przesunięciem fazowym.
