60-watowe transformatory do układów zasilania sieciowego IEEE 802.3bt PoE++

Coraz więcej projektowanych obecnie urządzeń zawiera wbudowany port komunikacyjny LAN. Oczywistym rozwiązaniem jest zasilanie ich przez kabel sieciowy (Power over Ethernet), co pozwala wyeliminować konieczność stosowania dodatkowego zasilacza. Istniejące systemy z dwiema parami kabli, zgodne z IEEE 802.3af (PoE) i IEEE 802.3at (PoE +) są przeznaczone do zasilania urządzeń maksymalną mocą odpowiednio 15 i 30 W.

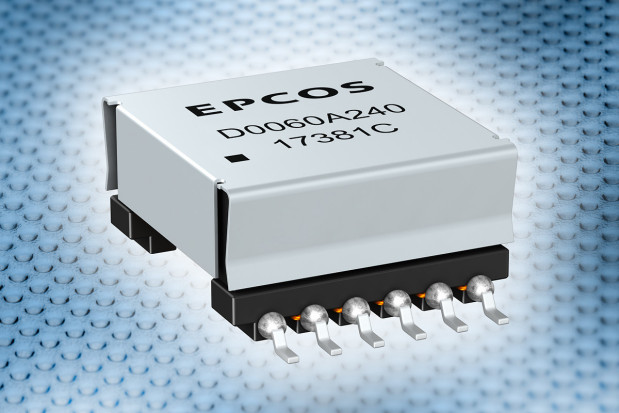

Standard IEEE 802.3bt (PoE++), przeznaczony do linii z czterema parami przewodów, umożliwia przesyłanie jeszcze większych mocy, wynoszących do 60 W. Nowe transformatory EPCOS serii B82806D0060Axx zostały zaprojektowane specjalnie do tego typu aplikacji.

Ich typowe zastosowania obejmują systemy wideo i POS, a także kontrolery oświetlenia, systemy sygnalizacji pożaru i systemy dostępu w instalacjach inteligentnego budynku. Są one produkowane w czterech wariantach o mocy znamionowej 60 W, różniących się przekładnią i napięciem wyjściowym, mogącym wynosić 3,3, 5, 12 lub 24 V.

Wszystkie są zamykane w jednakowych obudowach SMD o wymiarach 30 x 22 x 11,4 mm. Zapewniają izolację do 1500 V_AC (50 Hz, 1 s) między uzwojeniem pierwotny i wtórnym, zgodnie z UL 1446 Class 130 (B).

Warta uwagi jest bardzo mała rezystancja uzwojenia pierwotnego, już od 3,5 m, pozwalająca zapewnić dużą sprawność energetyczną w przetwornicach o topologii active clamp forward. Zakres dopuszczalnych temperatur pracy transformatorów serii B82806D0060Axx rozciąga się od -40 do +125°C.
