Transformatory impulsowe do zasilaczy dla systemów PoE++

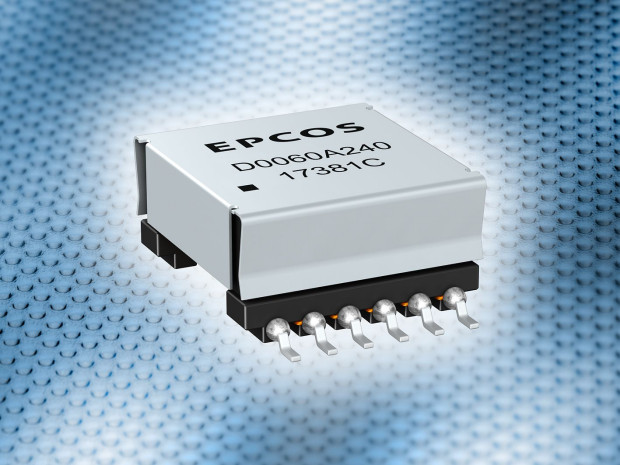

TDK Corporation oferuje nową serię transformatorów impulsowych przeznaczonych do tworzenia systemów zasilania zgodnych z PoE++ (IEEE 802.3bt) o mocy do 60 W. Seria o oznaczeniu B82806D0060A obejmuje cztery typy o różnej wartości przekładni zwojowej pozwalających uzyskać napięcia wyjściowe 3,3, 5, 12 i 24 V.

Elementy te są umieszczone w obudowie SMD o wymiarach 30 x 22 x 11,4 mm i mogą pracować w zakresie temperatur -40 ... +125ºC. Izolacja pomiędzy uzwojeniami spełnia wymagania UL 1446 klasa 130 (B) i wytrzymuje napięcie testowe 1500 V_AC przez 1 s. Transformatory mają małe rezystancje uzwojeń co ogranicza straty mocy, a użyty materiał magnetyczny pozwala na pracę z częstotliwością do 250 kHz.
