Zestaw deweloperski do realizacji systemu ładowania bezprzewodowego o mocy 2,5 W

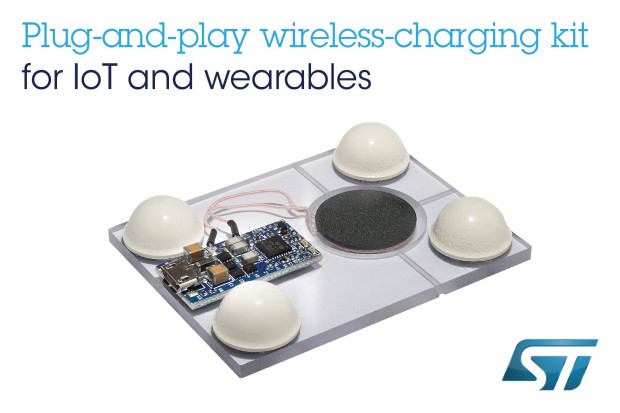

Opracowany przez STMicroelectronics zestaw deweloperski STEVAL-ISB045V1 pozwala użytkownikom na szybką realizację małogabarytowego systemu ładowania bezprzewodowego o mocy 2,5 W, korzystającego z cewek o średnicy 20 mm. Został on zrealizowany na bazie kontrolera STWBC-WA. Obejmuje płytkę nadajnika, skonfigurowaną i gotową do pracy z podłączoną do niego cewką nadawczą.

Aby dodatkowo ułatwić realizację systemu ładowania bezprzewodowego, firma STMicroelectronics oferuje oprogramowanie graficzne STSW-STWBCGUI do komputerów PC, służące do konfiguracji kontrolera i monitorowania parametrów pracy, takich jak moc oddawana do obciążenia, częstotliwość pracy, jakość demodulacji i status protokołu.

Do zestawu dołączona jest przejściówka USB-to-UART niezbędna do uruchomienia oprogramowania. Kontroler STWBC-WA zawiera wbudowane sterowniki wyjściowego stopnia mocy w układzie półmostkowym i mostkowym, dostarczającego sygnał do anteny. W przypadku korzystania ze stopnia półmostkowego, możliwe jest przesyłanie mocy do 1 W przy użyciu anteny o jeszcze mniejszej średnicy.

Układ wspiera wszystkie standardowe funkcje ładowania bezprzewodowego, m.in. FOD (Foreign Object Detection), wykrywania odbiornika i adaptacji mocy wyjściowej, zapewniającej optymalną sprawność dla różnych warunków obciążenia.

Dwie wersje oprogramowania firmware pozwalają na wykorzystanie podstawowych funkcji kontrolera do szybkiej realizacji systemu ładowania oraz, alternatywnie na konfigurowanie systemu przy użyciu interfejsów API zapewniających dostęp do wewnętrznych obwodów kontrolera (przetwornik A/C, UART, linie GPIO). Zestaw STEVAL-ISB045V1 jest dostępny w cenie 42 USD.

Cena kontrolera STWBC-WA wynosi 2,82 USD przy zamówieniach 1000 sztuk. Układ jest zamykany w obudowie VFQFPN-32.
