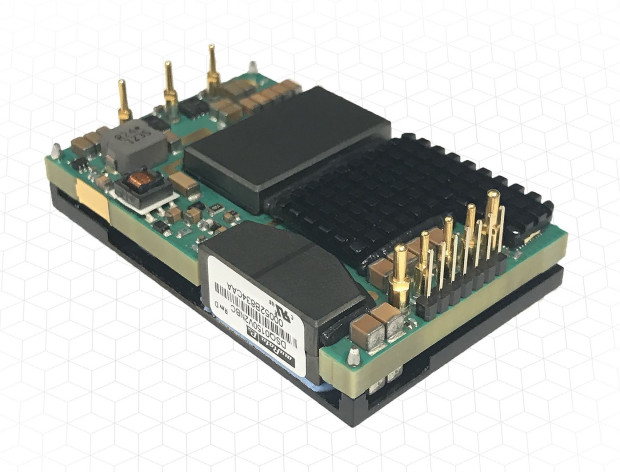

Konwertery DC-DC 12 V/600 W formatu quarter-brick kompatybilne z DOSA

Murata wprowadza na rynek serię 600-watowych konwerterów DC-DC formatu quarter-brick o wymiarach i rozkładzie wyprowadzeń kompatybilnych ze standardem DOSA. Konwertery DSQ, DCQ i DAQ wspierają pełen zakres napięć wejściowych TNV od 36 do 75 V i zapewniają sprawność wynoszącą typowo 96% przy pełnym obciążeniu i napięciu wejściowym 48 V_IN. Zawierają pojedyncze wyjście 12 V/50 A.

Model DSQ został wyposażony w interfejs PMBus do monitorowania i konfigurowania parametrów pracy. Umożliwia on programowanie napięcia wyjściowego, parametrów układu miękkiego startu oraz parametrów zabezpieczeń (podnapięciowego, nadnapięciowego, termicznego i nadprądowego), jak również monitorowanie napięcia i prądu wyjściowego, napięcia wejściowego, temperatury i statusu linii Power Good.

Konwertery DSQ, DCQ i DAQ zapewniają izolację między wejściem i wyjściem do 2250 V_DC, zgodnie z wymogami standardu IEEE802.3 PoE. Pod względem bezpieczeństwa są zgodne z wymogami norm bezpieczeństwa UL/CSA.

Umożliwiają równoległe łączenie wyjść maksymalnie 3 modułów. Zakres zastosowań obejmuje urządzenia sieciowe i telekomunikacyjne, sprzęt komputerowy, stacje bazowe, układy zasilania PoE, szafy MicroTCA, tace wentylatorowe i aparaturę pomiarową.

Ważniejsze cechy:

• zakres napięć wejściowych: 36...75 VIN,
• napięcie wyjściowe 12 V,
• wydajność prądowa: 50 A,
• sprawność: 96%,
• izolacja: do 2250 V_DC zgodnie z wymogami standardu IEEE802.3 PoE,
• zakres temperatur pracy: od -40 do 85°C,
• interfejs PMBus,
• zgodność z rozkładem wyprowadzeń DOSA,
• zabezpieczenie podnapięciowe, nadnapięciowe, termiczne i nadprądowe,
• certyfikaty UL/EN/IEC 60950-1 i CAN/CSA-C22.2 No. 60950-1, 2nd Edition.
