Pierwsze na rynku konwertery AC/DC z wbudowanymi tranzystorami SiC MOSFET 1700 V

Tranzystory SiC MOSFET oferują wiele zalet w porównaniu z odpowiednikami krzemowymi, w tym mniejsze straty na przewodzenie i przełączanie oraz możliwość pracy z większą mocą i w zakresie wyższych temperatur otoczenia. Wymagają mniejszej powierzchni płytki drukowanej oraz zapewniają mniejsze straty mocy od tranzystorów krzemowych w konwerterach AC/DC i DC/DC.

Firma Rohm wprowadziła do oferty nową serię konwerterów AC/DC BM2SCQ12xT-LBZ z wbudowanymi tranzystorami SiC MOSFET o napięciu znamionowym 1700 V, zoptymalizowanych do aplikacji przemysłowych zasilanych z linii 400 V_AC. Rozwiązują one wiele problemów związanych z eliminowaniem strat mocy, typowych dla konwerterów realizowanych na podzespołach dyskretnych.

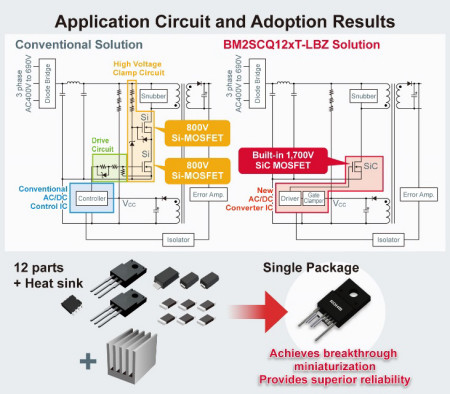

Wbudowany tranzystor SiC MOSFET z układem sterowania pozwala zredukować projekt z 12 odrębnych komponentów (konwerter AC/DC, 2 tranzystory SiC MOSFET 800 V, 3 diody Zenera, 6 rezystorów) i radiatora do pojedynczego układu scalonego, zmniejszając ryzyko wystąpienia uszkodzenia. Taka konstrukcja pozwala zwiększyć nawet o 5% sprawność energetyczną i zredukować do 28% straty mocy (wg badania z kwietnia 2018) w zasilaczach współpracujących z linią 400 V_AC.

Z kolei duża odporność tranzystora SiC MOSFET na przepięcia daje możliwość współpracy z mniejszymi elementami zabezpieczającymi. Konwertery serii BM2SCQ12xT-LBZ są zamykane w obudowach TO220-6M o wymiarach 25,6 x 10,0 x 4,5 mm. Znajdują zastosowanie w falownikach, serwonapędach, kontrolerach PLC, robotach przemysłowych, systemach oświetleniowych i innych zasilanych z instalacji 400 V_AC.
