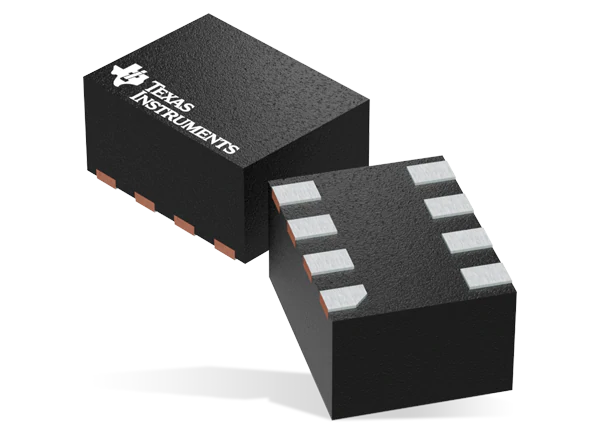

4-amperowe konwertery DC-DC step-down w obudowach o powierzchni 1,5 x 1,5 mm

Do oferty firmy Texas Instruments wchodzi rodzina miniaturowych, łatwych w implementacji konwerterów DC-DC step-down, produkowanych w obudowach SMD o powierzchni zaledwie 1,5 x 1,5 mm. Oprócz małych gabarytów wyróżniają się one małym poborem prądu w stanie spoczynkowym, wynoszącym 4 mA oraz szybką odpowiedzią impulsową. Zapewniają sprawność energetyczną sięgającą 97%.

Konwertery TPS6282x akceptują napięcia wejściowe z zakresu od 2,4 do 5,5 V. Dostępne są w wersjach o ustalonym fabrycznie napięciu wyjściowym 1,8 V oraz o napięciu regulowanym w zakresie od 0,6 do 4,0 V z dużą dokładnością na poziomie 1%, obowiązującą w pełnym zakresie dopuszczalnych temperatur pracy złącza od -40 do +125°C.

W zależności od wersji, konwertery TPS6282x zapewniają wydajność prądową 2 A (TPS62825x), 3 A (TPS62826) lub 4 A (TPS62827). Wszystkie są wzajemnie kompatybilne pod względem rozkładu wyprowadzeń. Do realizacji kompletnego obwodu wymagają dołączenia jedynie małej cewki indukcyjnej (470 nH), kondensatora wejściowego 4,7 mF i kondensatora wyjściowego 22 mF. Zawierają wyjście sygnalizacyjne Power Good, układ miękkiego startu, zabezpieczenie zwarciowe, zabezpieczenie termiczne i funkcję output discharge powodującą automatyczne rozładowanie kondensatora wyjściowego.
