Referencyjne systemy zasilania do układów Zynq-7000 SoC i układów FPGA serii Artix-7 i Spartan-7

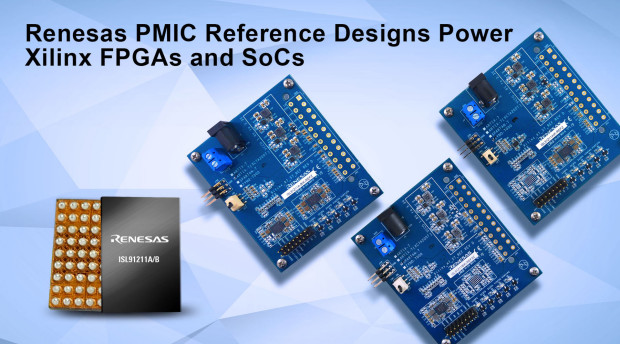

Renesas Electronics wprowadza do sprzedaży trzy nowe zestawy referencyjne wielonapięciowych systemów zasilania do układów Zynq-7000 SoC oraz układów FPGA serii Artix-7 FPGA i Spartan-7 FPGA. Zostały one zaprojektowane w ścisłej współpracy z firmą Xilinx, aby maksymalnie zmniejszyć ryzyko projektowe i ułatwić pracę projektantów. Wspomagają projektowanie układów zasilania do szerokiego zakresu aplikacji komputerowych i przemysłowych, takich jak systemy wizyjne, sterowniki PLC, bramki dostępowe i przenośne urządzenia medyczne, jak również do pamięci DDR3, DDR3L, DDR4, LPDDR2 i LPDDR3.
Bazują na dwóch typach kontrolerów zasilania (PMIC): 4-fazowym 3-wyjściowym ISL91211AIK oraz 4-wyjściowym ISL91211BIK. Oba są w stanie dostarczyć do wyjścia maksymalny prąd 20 A i oferują funkcję niezależnego, dynamicznego skalowania napięcia. Ich pętle sterujące zostały zestrojone optymalnie pod kątem profili obciążenia układów FPGA firmy Xilinx. Sekwencje włączania i wyłączania napięć są realizowane wewnętrznie, dzięki czemu nie ma konieczności współpracy z zewnętrznymi kontrolerami. Dzięki dużej częstotliwości taktowania, równej 2 MHz i szybkiej odpowiedzi impulsowej, możliwe jest stosowanie kondensatorów wyjściowych o pojemności 22 µF i małogabarytowych cewek, co pozwala ograniczyć powierzchnię płytki drukowanej. Oba kontrolery PMIC są produkowane w obudowach BGA o powierzchni 6,3 x 4,7 mm i rozstawie wyprowadzeń 0,8 mm.
Zestaw referencyjny ISL91211A-BIK-REFZ został zaprojektowany do zasilania układów FPGA serii Artix-7. Zawiera wielofazowe kontrolery ISL91211AIK i ISL91211BIK, 3-amperowy konwerter DC-DC buck ISL80030 i źródło napięcia referencyjnego ISL21010DFH312. Oba kontrolery PMIC pracują z napięciem wejściowym 5 V z zasilacza sieciowego i zapewniają sprawność energetyczną sięgającą 95%. Konwerter ISL80030 generuje napięcia linii VCCO i VCC_IO równe 3,3 V, 2,5 V i 1,8 V. Źródło ISL21010DFH312 (1,25 V ±0,2%) generuje napięcie referencyjne dla przetwornika A/C. Cena zestawu wynosi 168 USD.
Zestaw referencyjny ISL91211BIK-REF2Z został zaprojektowany do zasilania układów FPGA serii Spartan-7. Zawiera wielofazowy układ PMIC ISL91211BIK i 3-amperowy konwerter DC-DC buck ISL80030. ISL91211BIK pracuje z napięciem wejściowym 5 V i generuje napięcia zasilające linii VCCINT, VCCBRAM, VCC_DDR, VCCAUX i VTT. Konwerter ISL80030, analogicznie jak w przypadku zestawu dla układów FPGA Artix-7, generuje napięcia linii VCCO i VCC_IO równe 3,3 V, 2,5 V i 1,8 V. Cena zestawu wynosi 160 USD.
Zestaw referencyjny ISL91211AIK-REFZ został zaprojektowany do zasilania układów serii Zynq-7000. Zawiera wielofazowy kontroler PMIC ISL91211AIK, regulator napięcia ISL9123 o małym prądzie spoczynkowym oraz dwa konwertery ISL80030. Kontroler ISL91211AIK generuje napięcia linii VCCINT, VCCBRAM, VCC_DDR i VCCAUX. Regulator ISL9123 zasila linię VTT, a dwa konwertery ISL80030 generują napięcia 3,3 V, 2,5 V i 1,8 V dla linii VCCO i VCC_IO. Cena zestawu wynosi 160 USD.
