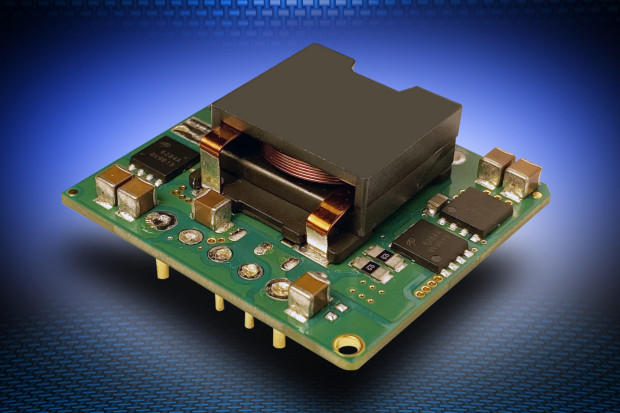

300-watowy konwerter DC-DC serii i7C w wersji o prądzie wyjściowym 12,5 A

Seria 300-watowych nieizolowanych konwerterów DC-DC buck-boost i7C firmy TDK powiększyła się o nowy model I7C4W012A050V o wydajności prądowej 12,5 A. Jest to konwerter o zakresie napięć wejściowych od 9 do 53 V_DC, umożliwiający programowanie napięcia wyjściowego w zakresie 5...28 V. Zapewnia dużą sprawność energetyczną, również w zakresie małych obciążeń, sięgającą 96%. Przy zerowym obciążeniu pobór prądu wynosi około 5 mA i może być zmniejszony do 0,25 mA po przełączeniu konwertera w tryb standby za pomocą wejścia Remote On/Off.

Do standardowego wyposażenia konwerterów i7C w wersji podstawowej należy wejście do dostrajania napięcia wyjściowego, funkcja pomiaru napięcia na obciążeniu (Remote Sense) oraz zabezpieczenie podnapięciowe, nadprądowe i termiczne. Konwertery w wersji full-featured oferują dodatkowo wyjście sygnalizacyjne Power Good i funkcję monitorowania prądu wyjściowego oraz umożliwiają synchronizowanie częstotliwości pracy, pozwalające na minimalizowanie poziomu zaburzeń elektromagnetycznych.

Konwertery i7C są produkowane w obudowach o wymiarach 36,8 x 34 mm i rozkładzie wyprowadzeń standardowym dla modułów 1/16th brick. Występują w trzech konfiguracjach mechanicznych: open-frame o wysokości 12,2 mm, baseplate z chłodzeniem przez przewodzenie oraz z wbudowanym radiatorem, umożliwiającą chłodzenie przez naturalną konwekcję lub wymuszony obieg powietrza. Wszystkie warianty uzyskały certyfikaty IEC/UL/EN 62368-1, 60950-1 i zawierają oznaczenie CE.
