Płytka demonstracyjna 300-watowego konwertera DC-DC formatu 16th Brick

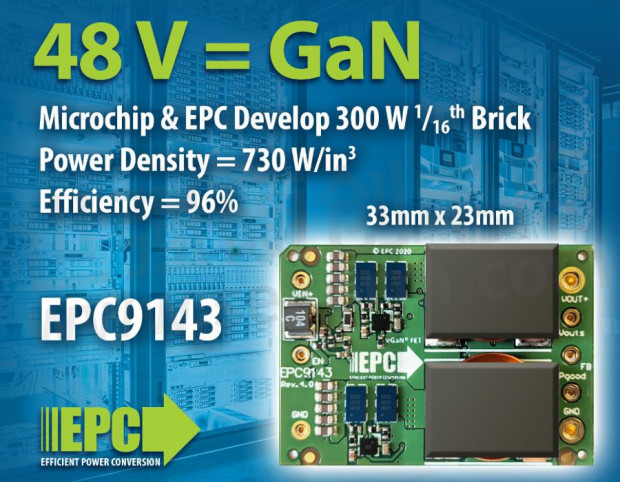

Firmy EPC i Microchip wspólnie opracowały płytkę demonstracyjną 300-watowego konwertera DC-DC formatu 16th Brick, przeznaczonego do zastosowań w systemach komputerowych i centrach danych pracujących z napięciem wejściowym 48 VDC. Płytka EPC9143 została zrealizowana na bazie kontrolera DSC dsPIC33CK produkcji Microchip oraz najnowszej generacji tranzystorów EPC2053 eGaN FET produkcji EPC.
Pozwala uzyskać sprawność 96% przy konwersji napięcia wejściowego 48 VDC do 12 VDC i wydajności prądowej 25 A. Dzięki dużej częstotliwości taktowania, wynoszącej 500 kHz, konwerter o mocy wyjściowej 300 W udało się zmieścić w formacie 16th Brick (33 x 22,9 mm).
Konwerter pracuje w trybie 2-fazowym, przy czym może być rozbudowany o większą liczbę faz w razie potrzeby zwiększenia mocy wyjściowej. Duża elastyczność, zapewniania przez kontrolery DSC produkcji Microchip, zapewnia szeroki zakres dopuszczalnych napięć wejściowych (8…72 VDC) i wyjściowych (3,3…35 VDC).
Płytka demonstracyjna EPC9143 jest dostępna w ofercie Digi-Key w cenie 378 USD.
