Analogowo-cyfrowy system zasilania oparty na mikrokontrolerach LogiCoA

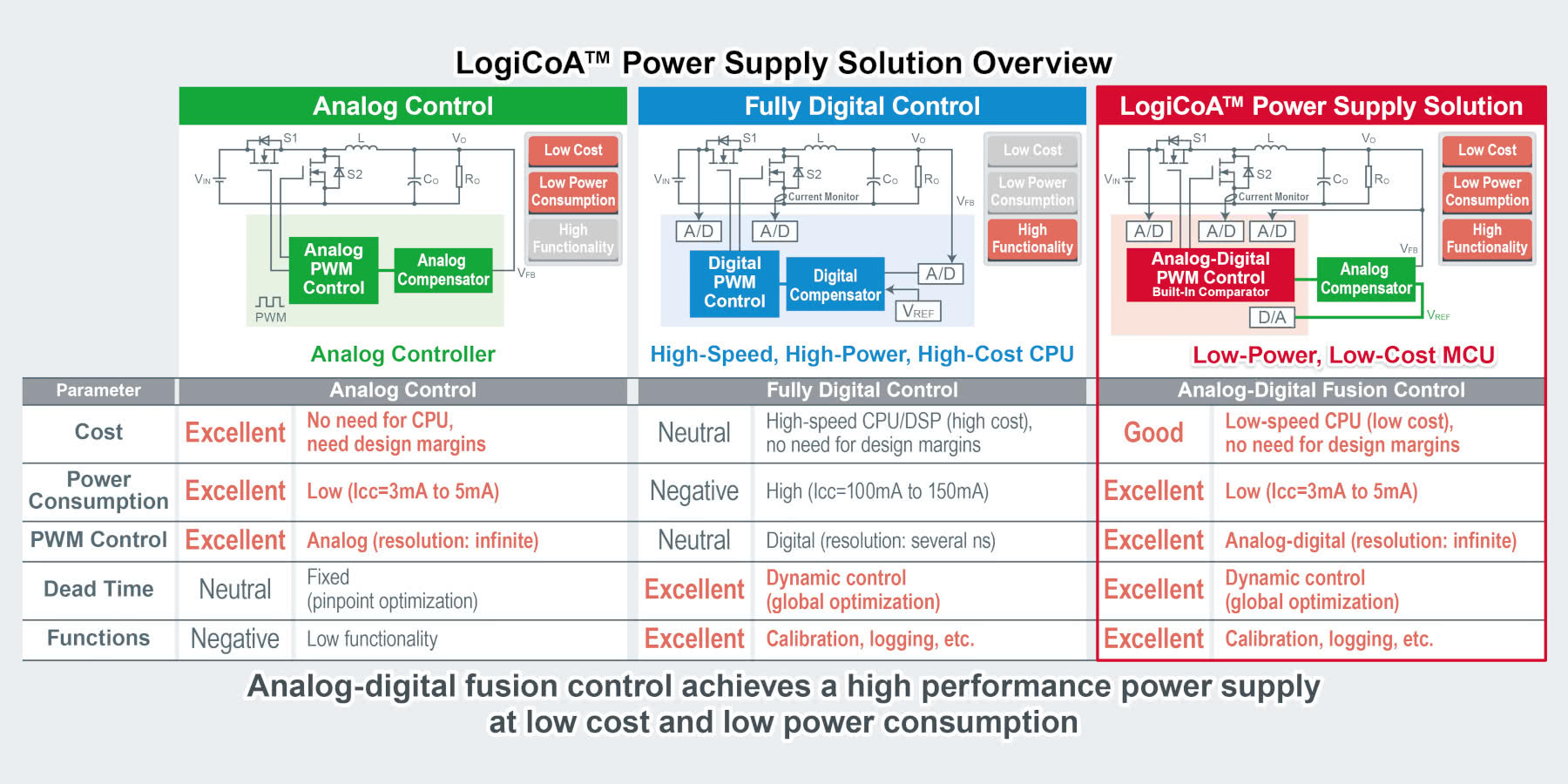

Firma Rohm wprowadza do oferty rodzinę mikrokontrolerów LogiCoA do systemów zasilania, łączących zalety technologii analogowych i cyfrowych. Są to energooszczędne układy, ułatwiające sterowanie zasilaczami o różnych topologiach, łączące cyfrowy blok sterowania z obwodami analogowymi, opartymi na tranzystorach MOSFET i innych elementach mocy. Mogą być stosowane do realizacji układów zasilania o mocy od 30 W do 1 kW, zapewniając funkcjonalność zasilaczy w pełni cyfrowych przy małym poborze mocy i małych kosztach, typowych dla zasilaczy analogowych.

Mikroprocesory LogiCoA z wbudowanymi komparatorami, przetwornikami A/C i C/A oraz wzmacniaczem programowalnym, umożliwiają korygowanie parametrów pracy zasilacza na podstawie analizy m.in. napięć i prądów. Dzięki temu nie ma potrzeby uwzględniania marginesów projektowych, jak ma to miejsce w przypadku zasilaczy sterowanych analogowo, co pozwala na realizację mniejszych zasilaczy o większej niezawodności. Parametry pracy mogą być zapisywane w pamięci nieulotnej MCU, co jest przydatne w zasilaczach przemysłowych, wymagających analizy danych w przypadku awarii.

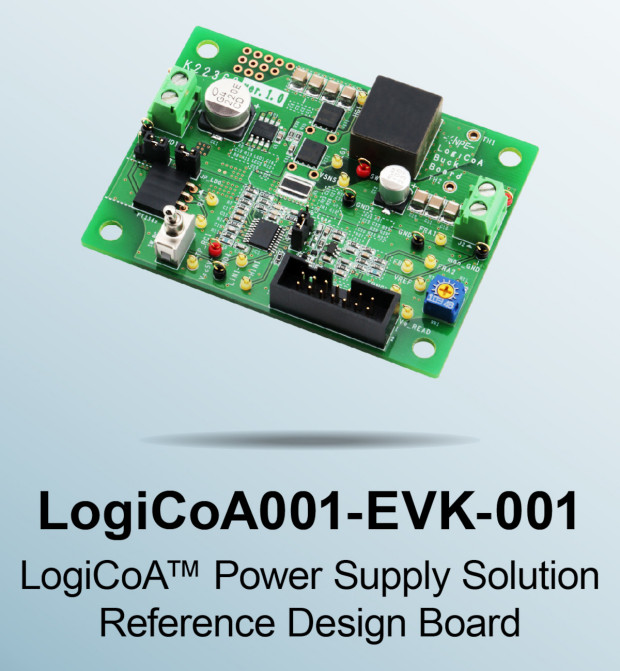

Dostarczany przez firmę Rohm projekt referencyjny REF66009 umożliwia użytkownikom ocenę funkcjonalności systemu zasilania, opartego na układzie LogiCoA w nieizolowanej przetwornicy DC-DC buck o napięciu wejściowym 12 V i parametrach wyjściowych 5 V/5 A. W jego skład wchodzą schematy ideowe, projekty PCB, wykaz podzespołów i przykładowe oprogramowanie. Do oceny pracy rzeczywistego systemu dostarczana jest płytka ewaluacyjna LogiCoA001-EVK-001.
