Zasilacze sterowane analogowo są szeroko stosowane w aplikacjach przemysłowych małej i średniej mocy, takich jak roboty przemysłowe i urządzenia do produkcji półprzewodników. Jednak stale rosnące wymogi w zakresie niezawodności i bardziej precyzyjnego sterowania, utrudniają konfiguracjom wyłącznie analogowym spełnienie oczekiwań rynku. Z drugiej strony, choć w pełni cyfrowe zasilacze oferują precyzyjną kontrolę i dużą elastyczność konfiguracji, ich zastosowanie w aplikacjach o małej i średniej mocy było dotąd ograniczone ze względu na koszty i duży pobór mocy sterowników cyfrowych. Problemy te rozwiązuje hybrydowy mikrokontroler LogiCoA Power Supply Solution, łączący zalety sterowania analogowego i cyfrowego w układach zasilania o różnych topologiach. Firma ROHM opracowała oparty na nim projekt referencyjny nieizolowanej przetwornicy buck (ozn. REF66009) oraz projekt referencyjny REF67004 z blokiem PFC i przetwornicą flyback – topologią stosowaną powszechnie w urządzeniach konsumenckich i przemysłowych.

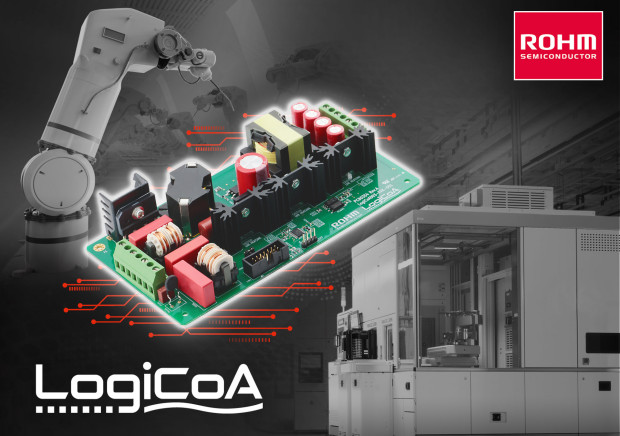

REF67004 to projekt referencyjny układu zasilania z wejściowym stopniem PFC, pracującym w trybie CCM (critical conduction mode) i quasi-rezonansowym konwerterem flyback, generującego napięcie wyjściowe 24 VDC. Oferuje funkcję kalibracji, kompensującą zmiany w charakterystyce komponentów zewnętrznych, co umożliwia mikrokontrolerowi LogiCoA precyzyjną regulację napięcia i realizację zabezpieczenia nadprądowego. Pozwala to na zmniejszenie marginesów projektowych i wybór mniejszych (niskonapięciowych) elementów mocy i cewek indukcyjnych, a w konsekwencji przekłada się na minimalizację powierzchni płytki drukowanej i obniżenie całkowitych kosztów systemu.
REF67004 oferuje również funkcję rejestrowania, umożliwiając mikrokontrolerowi LogiCoA przechowywanie we wbudowanej pamięci nieulotnej parametrów pracy, takich jak napięcie wejściowe/wyjściowe, prąd wyjściowy, temperatura, stan systemu przed wyłączeniem oraz skumulowany czas pracy. Dane te można analizować w celu łatwej identyfikacji pierwotnej przyczyny awarii zasilania. Co więcej, parametry sterowania i historię pracy systemu można pobrać z komputera przez interfejs UART za pomocą przykładowych programów, w tym systemu RMOS (Real-time Micro Operating System), dostępnego na stronie internetowej ROHM. Praktyczna ocena działania układu jest możliwa dzięki zastosowaniu płytki referencyjnej LogiCoA003-EVK-001.
