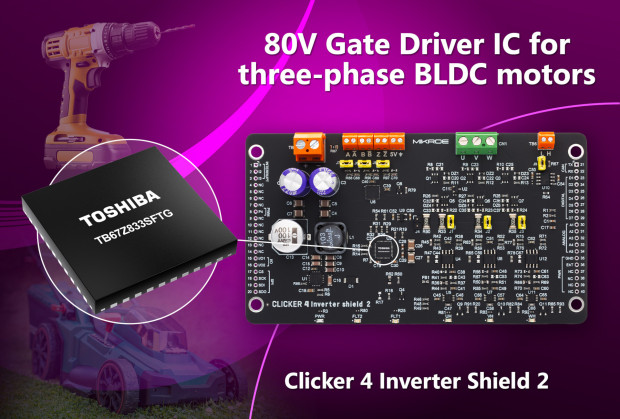

Toshiba Electronics we współpracy z firmą Mikroe opracowała nową płytkę peryferyjną standardu Click, oznaczoną symbolem Clicker 4 Inverter Shield 2. Demonstruje ona możliwości wprowadzonego niedawno do oferty sterownika TB67Z833SFTG. Jest to sterownik 3-fazowych silników BLDC do urządzeń domowych i przemysłowych, współpracujący z zewnętrznymi tranzystorami n-MOSFET.
TB67Z833SFTG umożliwia sterowanie bramek tranzystorów MOSFET high-side i low-side w zakresie prądów wyjściowych od +10 mA do +1 A oraz od -20 mA do -2 A. Pracuje z napięciem zasilania od 8 do 75 V. Zawiera interfejs SPI do konfiguracji. Charakteryzuje się energooszczędną pracą; po przełączeniu w tryb standby, pobór prądu nie przekracza 1 µA. Do jego standardowego wyposażenia należy zabezpieczenie podnapięciowe, nadnapięciowe i termiczne.
Na płytce Clicker 4 Inverter Shield 2 poza wspomnianym sterownikiem znajduje się obwód pomiaru natężenia prądu o dużym współczynniku sygnał/szum, podwójny energooszczędny komparator TC75W58 o pojedynczym napięciu zasilania i poborze prądu 20 µA oraz zestaw 100-woltowych tranzystorów MOSFET SSM6K819R o małych gabarytach i małej rezystancji kanału.
Płytka Clicker 4 Inverter Shield 2 jest wspierana przez środowisko projektowe MCU Motor Studio software 4.0.
