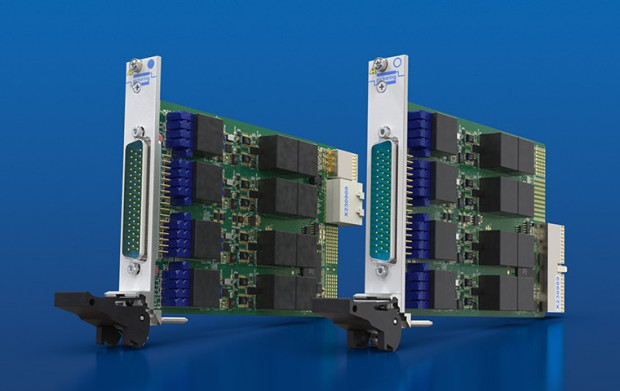

Pickering Interfaces rozszerza ofertę modułów symulatorów PXI/PXIe do testowania systemów serwo. Moduły serii 41-670 i 43-670, dostępne w formacie odpowiednio PXI i PXIe, mogą obecnie obsługiwać prędkości obrotowe do 130 tys. rpm. Zostały zaprojektowane w odpowiedzi na rosnące zapotrzebowanie precyzyjnego testowania zaawansowanych systemów serwomechanicznych w takich branżach, jak motoryzacja, lotnictwo i obronność. Zamiast aproksymacji FPGA, wykorzystują rzeczywiste transformatory, co zapewnia dużą dokładność i wiarygodność rzeczywistych sygnałów analogowych.
Symulacja szybkich resolwerów staje się coraz ważniejsza, ponieważ nowoczesne systemy sterowania stosowane w motoryzacji, lotnictwie i systemach obronnych, wykorzystują szybkie resolwery o częstotliwościach pobudzania do 80 kHz w celu poszerzenia pasma sygnału, zmniejszenia podatności na szumy i poprawienia odpowiedzi dynamicznej. Testowanie oprogramowania wbudowanego poprzez symulację wolniejszych resolwerów, może skutkować mniejszą dokładnością i pominięciem błędów w oprogramowaniu.
Moduły 41-670 i 43-670 nadają się idealnie do symulowania transformatorów VDT (variable differential transformers), w tym liniowych LVDT i obrotowych RVDT oraz resolwerów w zakresie prędkości obrotowej do 130 tys. rpm. Zawierają dwa (41/43-670-303) lub cztery (41/43-670-301) banki, z których każdy umożliwia symulowanie wyjścia 5- lub 6-żyłowego transformatora VDT lub resolwera, jak również dwóch resolwerów 4-żyłowych, korzystających z dzielonego sygnału pobudzającego.
Duża gęstość kanałów systemu PXI umożliwia testowanie wielu kanałów resolwera przy małych wymiarach. A dzięki dodaniu wewnętrznych przekaźników, moduły 41/43-670 mogą również symulować zwarcia lub przerwy w obwodach wejściowych i wyjściowych poszczególnych kanałów, eliminując potrzebę stosowania zewnętrznych przełączników. Programowalne opóźnienie fazowe można wykorzystać do symulacji niedoskonałych czujników i okablowania.
Więcej na: www.pickeringtest.com
