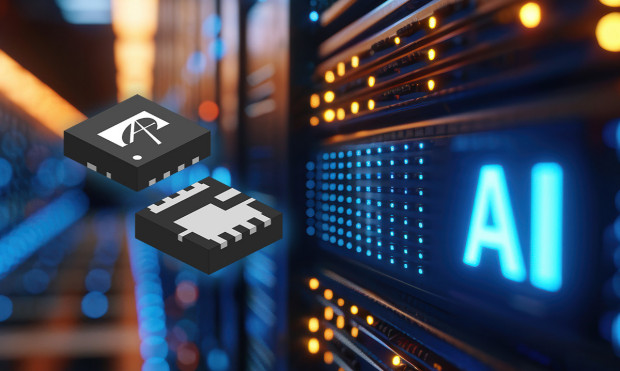

Tranzystor n-MOSFET o powierzchni 3,3 x 3,3 mm i prądzie ciągłym drenu do 319 A

AONK40202 to miniaturowy n-kanałowy tranzystor MOSFET o napięciu znamionowym 25 V, zaprojektowany do zastosowań w wysokoprądowych układach zasilania serwerów i centrów danych. Pomimo małych gabarytów (3,3 x 3,3 x 0,9 mm), może on pracować z ciągłym prądem drenu do 319 A @ +25°C i 224 A @ +100°C oraz z maksymalnym prądem impulsowym 644 A @ +25°C. Charakteryzuje się rezystancją R_DS(ON) wynoszącą maksymalnie 0,7 mΩ @ V_GS=10 V i dopuszczalną temperaturą złącza +175°C.

AONK40202 jest zamykany w obudowie DFN3.3x3.3 Source-Down. Jego ceny hurtowe zaczynają się od 1,65 USD przy zamówieniach 1000 sztuk.

Pozostałe parametry:

• V_GS: ±12 V,
• V_GS(th): maks. 1,8 V,
• P_D: 107 W @ +25°C,
• Q_G: 37 nC @ 4,5 V (83 nC @ 10 V),
• Q_GD: 9,6 nC,
• C_ISS/C_OSS: 5850/1680 pF,
• t_D(ON)/t_D(OFF): 11,7 ns/67 ns.



Więcej na: www.aosmd.com
