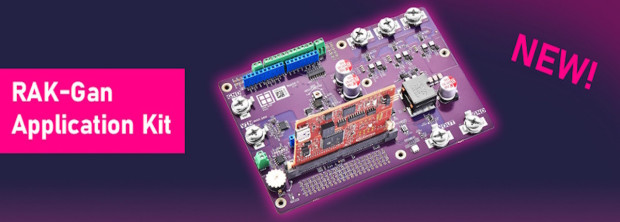

Firma Rutronik prezentuje RAK-GaN – płytkę ewaluacyjną zaprojektowaną z myślą o prototypowaniu układów sterowania napędami elektrycznymi oraz przekształtników energoelektronicznych wykorzystujących tranzystory wykonane z azotku galu (GaN). Centralnym elementem rozwiązania jest mikrokontroler z rodziny PSoC Control wyposażony w rdzeń Arm Cortex-M33. Układ udostępnia m.in. generator PWM o rozdzielczości poniżej 100 ps, przetworniki analogowo-cyfrowe (ADC) o częstotliwości próbkowania do 12 MSPS oraz komparatory o czasie reakcji poniżej 10 ns, umożliwiające szybką reakcję na zmiany sygnałów wejściowych. Dodatkowe akceleratory sprzętowe – w tym jednostka obliczeniowa CORDIC wykonująca m.in. obliczenia funkcji trygonometrycznych, wspierają implementację zaawansowanych algorytmów sterowania.
Moduł obsługuje w szczególności napędy z silnikami bezszczotkowymi (BLDC) lub silnikami synchronicznymi z magnesami trwałymi (PMSM), zasilane napięciem 48 V DC. Oferuje on także sprzętową detekcję przeciążenia prądowego, ograniczenie prądu rozruchowego i pomiar prądu przy pomocy czujników magnetorezystancyjnych (TMR). Płytka RAK-GaN znajduje swoje zastosowanie m.in. w napędach przemysłowych, robotach i pojazdach autonomicznych AGV. Dodatkowe obszary wykorzystania obejmują zasilacze serwerowe i telekomunikacyjne, systemy automatyki budynkowej (BMS) oraz infrastrukturę do ładowania pojazdów elektrycznych (EV).
Więcej na: www.rutronik.com
