Nowa generacja 16-bitowych digitizerów na szynę PCIe

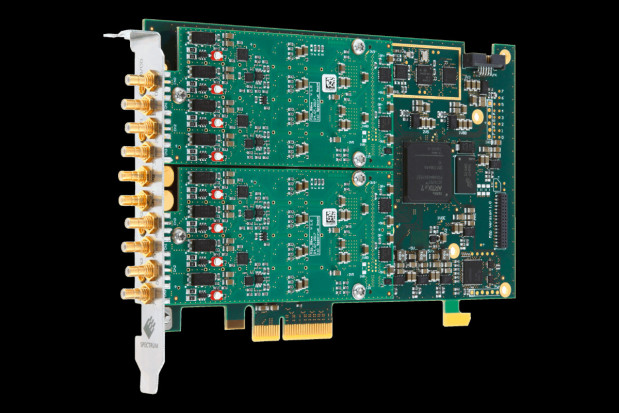

Spectrum Instrumentation prezentuje pierwsze produkty dostarczane w ramach całkowicie nowej serii kart digitizerów. Nowa karta bazowa M2p formatu PCIe oraz nowy układ 59xx, mający być dostępny w różnych wariantach, będą podstawą dla wszystkich nowych produktów oferowanych w kolejnych latach. W ramach serii M2p.59xx dostępne są obecnie karty o szybkości próbkowania 20, 40 i 80 MSps zawierające od 1 do 8 kanałów.
Użytkownicy mogą wybierać spośród 13 różnych modeli, a kolejne mają się pojawić w 2018 roku. Choć wymiary nowych kart zmniejszono do formatu half-length PCIe, oferują one większą funkcjonalność od poprzednich wersji.
Każdy z kanałów zawiera własny przetwornik A/C i programowalny wzmacniacz wejściowy o zakresie pomiarowym od ±200 mV do ±10 V z programowalnym offsetem do pomiarów unipolarnych, programowalną impedancją wejściową (50 lub 1 M) i zintegrowanym układem kalibracji. Dostępne są modele z maksymalnie 8 kanałami asymetrycznymi i 4 różnicowymi.
Zredukowana do 167 mm długość kart pozwala na ich montaż w znacznie mniejszych systemach komputerowych niż dotychczas, co jest istotne dla producentów OEM. Interfejs PCIe x4 znacznie zwiększa dostępną szybkość strumieniowania danych, mogącą teraz przekroczyć 600 MBps lub ponad 75 MSps dla ciągłego strumieniowania danych z czterech kanałów.
Duża wbudowana pamięć o pojemności 1 GB pozwala na zastosowania w aplikacjach wymagających zapewnienia ciągłej rejestracji danych lub wykonywania szybkich obliczeń online. Inteligentne tryby akwizycji danych (multiple recording, gated sampling oraz ABA - połączenie szybkiej i wolnej akwizycji ciągłej) - spełniają wymogi niemal każdej aplikacji.
Opracowana przez firmę Spectrum, sprawdzona technika star-hub pozwala na synchronizowanie pracy do 16 kart w systemie. To daje możliwość stworzenia w jednej obudowie systemu pomiarowego z maksymalnie 128 kanałami pracującymi z tym samym zegarem i układem wyzwalania. Do celów synchronizacji z zewnętrznymi urządzeniami, linie I/O zegara i wyzwalania są standardem.
Jeszcze większą elastyczność dają 4 programowalne złącza na panelu frontowym, oferujące dodatkowe wejścia wyzwalania, wyjścia statusu, zsynchronizowane wejścia cyfrowe, asynchroniczne linie I/O oraz wejście zegara referencyjnego. Nowe karty bazują na interfejsie API opracowanym przez Spectrum w 2006 roku.
Obecnie już ponad 400 różnych przyrządów pomiarowych z interfejsami PCIe, PXIe i Ethernet/LXI dzieli tą wspólną bibliotekę. W pakiecie dostarczany jest ponadto kompletny zestaw SDK dla środowiska Windows ze sterownikami przykładowymi aplikacjami dla niemal wszystkich najważniejszych języków programowania, w tym C, C++, C#, Delphi, VB.NET, J#, Python, Java, LabVIEW, MATLAB i LabWindows/CVI.
Wszystkie karty są testowane fabrycznie i dostarczane z podstawową wersją oprogramowania SBench 6 do pierwszych testów i prostych zadań pomiarowych. Licencja profesjonalne tego oprogramowania udostępnia wszystkie tryby akwizycji danych, szeroką gamę wbudowanych funkcji obliczeniowych oraz nowe typy wyświetlaczy i narzędzi do kontroli i raportowania.
