TMF8829 to czujnik dToF (direct Time-of-Flight), oparty na technologii SPAD, przeznaczony do precyzyjnego pomiaru odległości w wielu strefach jednocześnie. Może być konfigurowany do pracy z matrycą od 8 x 8 do 48 x 32 stref w polu widzenia 80°. Duża gęstość stref pozwala na rozróżnianie obiektów znajdujących się blisko siebie lub różniących się jedynie drobnymi detalami. W porównaniu z wcześniejszymi odpowiednikami opartymi na macierzy 8 x 8, TMF8829 oferuje ponad 20-krotnie większą rozdzielczość przestrzenną, umożliwiając tworzenie szczegółowych map głębi 3D.

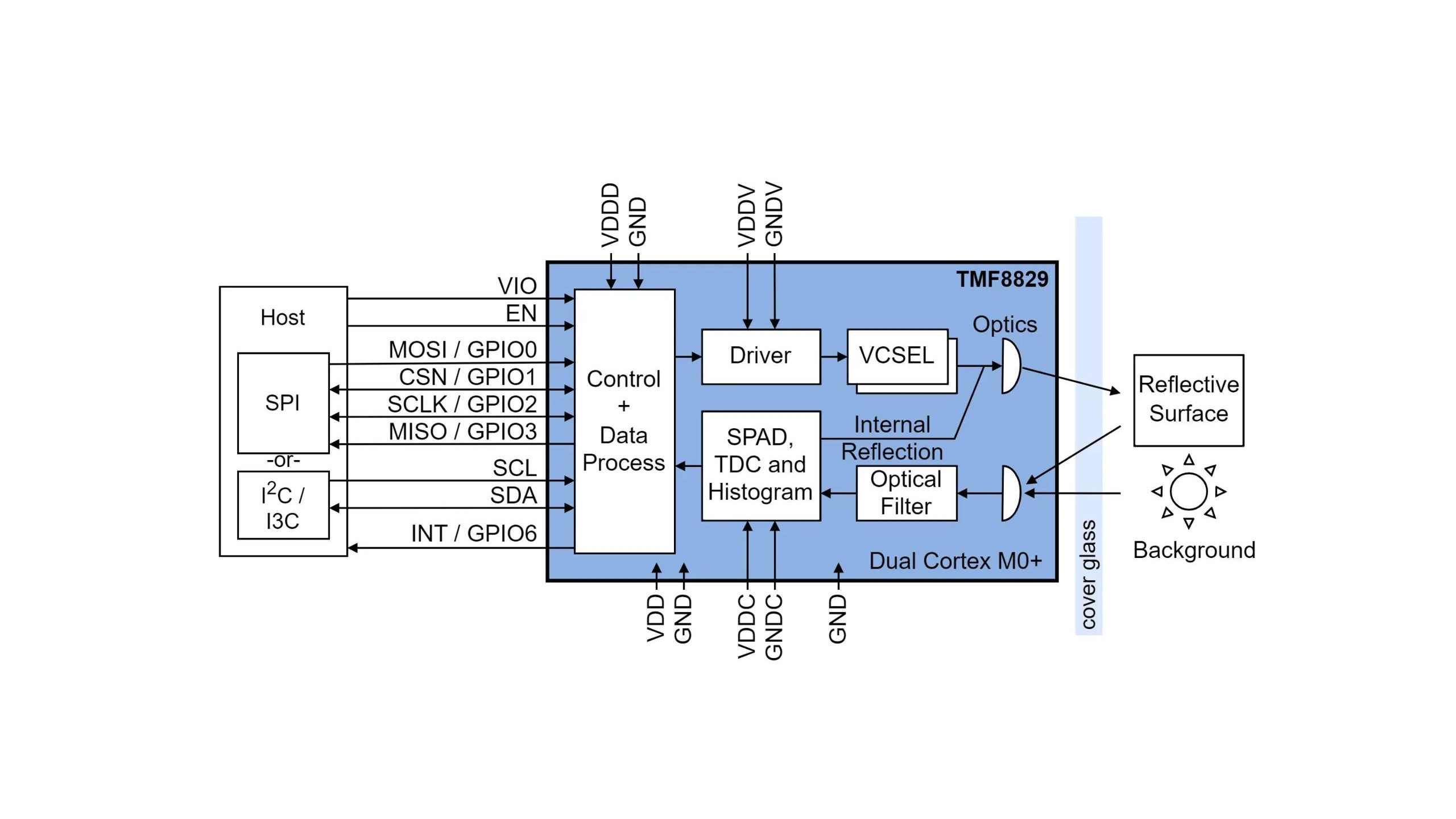

Technika pomiaru dToF polega na emisji impulsów świetlnych w zakresie bliskiej podczerwieni (940 nm) przy użyciu podwójnego źródła VCSEL, a następnie pomiarze czasu powrotu odbitego sygnału. Rozdzielczość układu wynosi 0,25 mm, a zakres pomiarowy obejmuje odległość od 10 mm do 11 m. Czujnik charakteryzuje się dużą tolerancją na zabrudzenie osłony optycznej. Umożliwia jednoczesną detekcję wielu obiektów w tym samym punkcie głębi, bez pogorszenia dokładności.

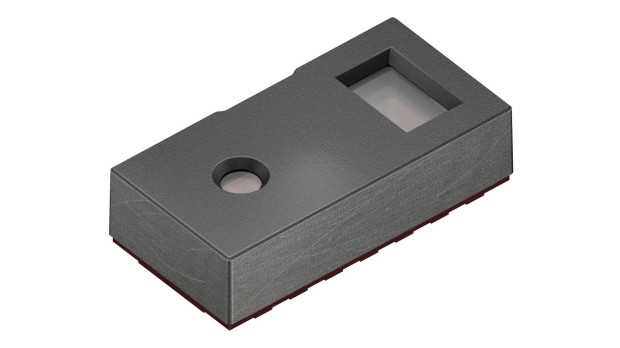

TMF8829 jest zamykany w obudowie OLGA18 o wymiarach 5,7 x 2,9 x 1,5 mm, co czyni go jednym z najmniejszych dostępnych czujników dToF o tak dużej rozdzielczości. Nadaje się do pracy w zakresie temperatury otoczenia od -40 do +85°C. Może być zasilany napięciem z zakresu od 2,9 do 3,6 V. Zawiera interfejsy I²C, I³C i SPI (do 16 MHz), a dodatkowa linia VBUS umożliwia współpracę z układami cyfrowymi, zasilanymi napięciem 1,2, 1,8 i 3,0 V. Na wyjściu dostępne są wszystkie dane pomiarowe wraz z wynikami działania algorytmów, informacjami o amplitudzie sygnału, natężeniu światła otaczającego itp.
Układ może znaleźć zastosowanie w aparatach fotograficznych, smartfonach, systemach automatyki budynków, monitorowania obecności i zliczania osób oraz w systemach nawigacji i unikania kolizji w robotyce. Wbudowany blok przetwarzania sygnałów redukuje opóźnienia i zmniejsza obciążenie jednostki centralnej, co upraszcza integrację w urządzeniach energooszczędnych o ograniczonej przestrzeni montażowej.
