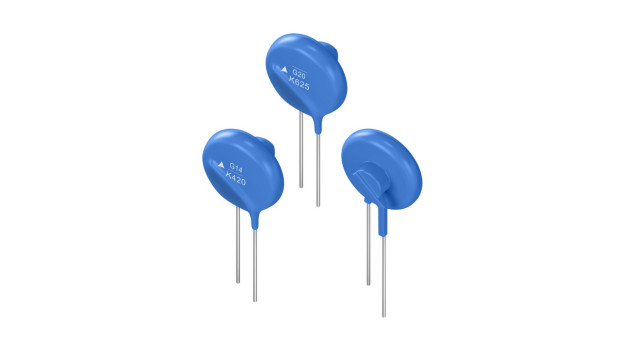

Elementy przeciwprzepięciowe nowej serii G z oferty firmy TDK charakteryzują się hybrydową konstrukcją, w której odgromnik gazowy GDT jest połączony szeregowo z warystorem MOV. Taka konfiguracja pozwala zredukować praktycznie do zera prąd upływu oraz zapewnia skuteczniejszą ochronę przed impulsami udarowymi w porównaniu zarówno z każdym z tych elementów stosowanym oddzielnie, jak i z komponentami, wykorzystującymi ich połączenie równoległe.
Przy znamionowym napięciu roboczym odgromnik gazowy pozostaje w stanie nieprzewodzącym i zapewnia elektryczną izolację warystora od obwodu chronionego. Prąd upływu całego komponentu jest wówczas praktycznie pomijalny, a warystor nie jest poddawany długotrwałemu obciążeniu napięciem roboczym, co ogranicza procesy starzeniowe, charakterystyczne dla warystorów pracujących stale w pobliżu napięcia zadziałania. W chwili wystąpienia przepięcia, odgromnik ulega zapłonowi i przechodzi w stan niskiej rezystancji, przejmując początkową fazę odprowadzania energii udaru. Po zapłonie GDT, warystor ogranicza napięcie resztkowe, absorbuje pozostałą część energii impulsu oraz redukuje prąd następczy, sprzyjając wygaszeniu wyładowania w odgromniku po ustąpieniu przepięcia.
W ramach serii G są obecnie produkowane dwa warianty: G14 i G20 o średnicy odpowiednio 14 mm i 20 mm. G14 jest przeznaczony do pracy z napięciem przemiennym od 50 V do 680 VAC, natomiast G20 poszerza ten zakres do 750 VAC. Zdolność przewodzenia prądu udarowego dla impulsu 8/20 µs wynosi odpowiednio 6 kA i 10 kA, a maksymalna energia impulsu pochłanianego to odpowiednio 200 J i 490 J. Oba warianty są pokryte powłoką epoksydową o właściwościach samogasnących, zgodną z wymogami UL 94 V-0. Mogą pracować w temperaturze otoczenia od -40 do +105°C. Zintegrowanie warystora i odgromnika gazowego w jednej obudowie upraszcza projektowanie układów ochrony przeciwprzepięciowej, ogranicza liczbę komponentów i zmniejsza wymaganą powierzchnię płytki drukowanej.
