Rezystory dużej mocy BRF firmy Bourns zostały zaprojektowane z myślą o zastosowaniach w energetyce i systemach sterowania mocą, gdzie precyzyjny pomiaru prądu musi być zapewniony także przy bardzo dużych obciążeniach. Są one produkowane na bazie folii metalowej o małym współczynniku temperaturowym i bardzo dobrej powtarzalności parametrów. Deklarowana przez producenta stabilność długoterminowa wynosi 0,1%. Mały współczynnik TCR (od ±15 ppm/°C) oznacza małe zmiany rezystancji, wynikające z samonagrzewania się rezystora podczas pracy.

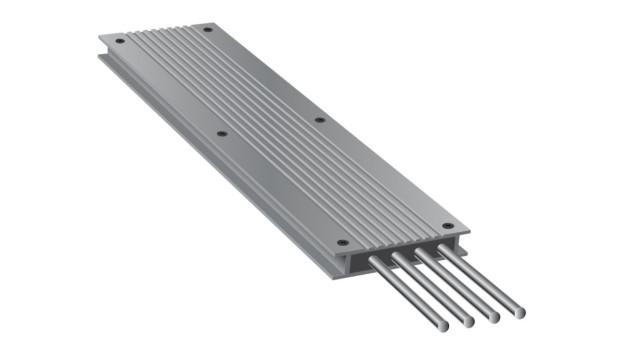

Rezystory serii BRF są dostępne w wersjach o szerokim zakresie rezystancji od 1 mΩ, do 500 Ω, co umożliwia ich zastosowanie zarówno w charakterze precyzyjnych boczników pomiarowych, jak i rezystorów mocy w układach regulacji i kontroli. Maksymalna moc znamionowa sięga 2500 W. Konstrukcja mechaniczna opiera się na niskoprofilowym korpusie z aluminiowym radiatorem, pełniącym jednocześnie funkcję nośną i odprowadzania ciepła. Mała indukcyjność resztkowa (<50 nH) jest istotna w aplikacjach z dynamicznymi zmianami prądu oraz w układach energoelektronicznych, pracujących z dużą częstotliwością przełączania.
Ze względu na połączenie dużej mocy znamionowej, małej indukcyjności i bardzo dobrej stabilności parametrów, rezystory BRF znajdują zastosowanie w przekształtnikach mocy, systemach magazynowania energii, zasilaczach przemysłowych i napędach silników. Umożliwiają precyzyjne sterowanie przepływem energii i dokładny pomiar prądu w systemach, w których niezawodność i precyzja muszą być zachowane przy znacznym obciążeniu termicznym.
|
|
Moc znamionowa |
Zakres rezystancji |
Tolerancja |
TCR (+20...+60°C) |
Rezystancja termiczna |
|
|
bez radiatora |
z radiatorem |
|||||
|
BRF8065 |
24 |
350 |
1 mΩ...400 Ω |
4-zaciskowe: <10 mΩ: 0,5, 1, 2, 5% ≥10 mΩ: 0,25, 0,5, 1, 2, 5% ≥20 mΩ: 0,1, 0,25, 0,5, 1, 2, 5% 2-zaciskowe: 0,5, 1, 2, 5% |
4-zaciskowe: >20 mΩ ±15 ppm ≤ 20 mΩ ±20 ppm ≤ 10 mΩ ±30 ppm 2-zaciskowe: ±50 ppm |
0,16 K/W |
|
BRF8110 |
32 |
600 |
1 mΩ...500 Ω |
0,09 K/W |
||
|
BRF8216 |
60 |
1200 |
1 mΩ...500 Ω |
0,04 K/W |
||
|
BRF8320 |
80 |
2000 |
1 mΩ...500 Ω |
0,026 K/W |
||
|
BRF8370 |
90 |
2500 |
1 mΩ...500 Ω |
0,022 K/W |
||
Więcej na: www.bourns.com
