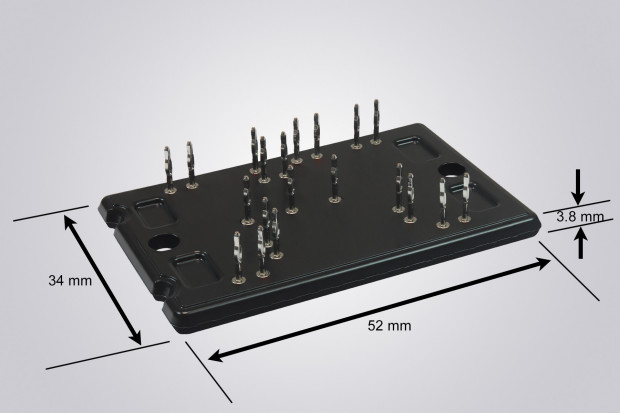

Najnowsze moduły mocy VS-MPY038P120 (4-tranzystorowy układ full-bridge) i VS-MPX075P120 (6-tranzystorowy układ trójfazowy) firmy Vishay zostały zrealizowane na bazie 1200-woltowych tranzystorów MOSFET z węglika krzemu. Są zamykane w niskoprofilowych obudowach MAACPAK z połączeniami typu press-fit, co eliminuje konieczność lutowania i pozwala na stosowanie ich jako zamienników w istniejących układach o zgodnym rozkładzie wyprowadzeń.
W obu modułach zastosowano szybkie diody SiC oraz termistor NTC do monitorowania temperatury. Mała indukcyjność pasożytnicza, wynikająca z niskoprofilowej konstrukcji, redukuje zaburzenia EMI i zwiększa stabilność pracy przy większych częstotliwościach przełączania.
VS-MPY038P120 to moduł o topologii mostkowej, oparty na tranzystorach o rezystancji RDS(ON) wynoszącej typowo 33 mΩ przy napięciu sterującym 15 V i prądzie 40 A. Przy temperaturze radiatora +80°C jego dopuszczalny prąd ciągły wynosi 35 A. Dopuszczalna temperatura złącza sięga +175°C. Straty włączania/wyłączania wynoszą 0,4 mJ/0,2 mJ przy napięciu dren-źródło równym 800 V i natężeniu prądu 40 A. Pojemność wejściowa, wyjściowa i sprzężenia zwrotnego wynosi odpowiednio 3000 pF, 90 pF i 9 pF.
VS-MPX075P120 to moduł trójfazowy, oparty na tranzystorach o rezystancji RDS(ON) równej 69 mΩ (15 V, 20 A). Przy temperaturze radiatora +80°C, jego dopuszczalny prąd ciągły wynosi 18 A, a prąd impulsowy może sięgać 100 A. Maksymalna temperatura złącza jest taka sama, jak w modelu 4-tranzystorowym. Straty przy włączaniu i wyłączaniu wynoszą odpowiednio 0,2 mJ i 0,1 mJ.
VS-MPY038P120 i VS-MPX075P120 są polecane do zastosowań w falownikach fotowoltaicznych, ładowarkach pojazdów, układach napędowych i zasilaczach o dużej gęstości mocy.
Więcej na: www.vishay.com
