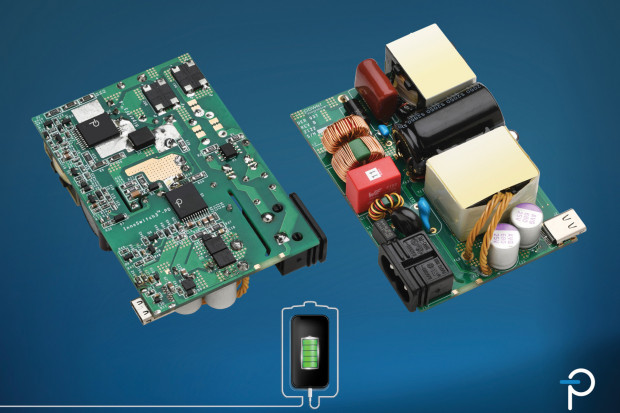

Projekt referencyjny miniaturowej 100-watowej ładowarki USB Type C PD
Firma Power Integrations opracowała nowy projekt referencyjny ładowarki USB Power Delivery (PD) o bardzo dużej sprawności i małej liczbie komponentów, opartej na układach scalonego konwertera DC-DC InnoSwitch3-PD PowiGaN (INN3870C-H805) i kontrolera PFC HiperPFS-4 (PFS7628C). Zapewnia on sprawność energetyczną powyżej 93%, a przy braku obciążenia i napięciu zasilania 230 VAC pobiera moc poniżej 40 mW.
Zestaw DER-937 obejmuje pełne specyfikacje, zestaw schematów, projekt płytki drukowanej, wykaz podzespołów, specyfikacje komponentów magnetycznych i wyniki przeprowadzonych testów. Liczba podzespołów jest tu w przybliżeniu o połowę mniejsza niż w przypadku konstrukcji konwencjonalnych, co pozwala ograniczyć gabaryty ładowarki, skrócić czas projektowania i ułatwić pozyskiwanie komponentów do masowej produkcji.
DER-937 bazuje na dwóch układach scalonych, wprowadzonych niedawno do oferty Power Integrations. InnoSwitch3-PD to quasi-rezonansowy kontroler przetwornicy flyback, obejmujący kontroler USB-C i USB PD, wysokonapięciowy przełącznik PowiGaN zrealizowany na bazie azotku galu, prostownik synchroniczny i układ sprzężenia zwrotnego FluxLink. HiperPFS-4 PFS7628C to kontroler PFC ze zintegrowaną diodą Qspeed o małym ładunku regeneracyjnym (Qrr), zapewniający sprawność powyżej 98% w całym zakresie obciążeń.
