Mikrokontrolery M16C

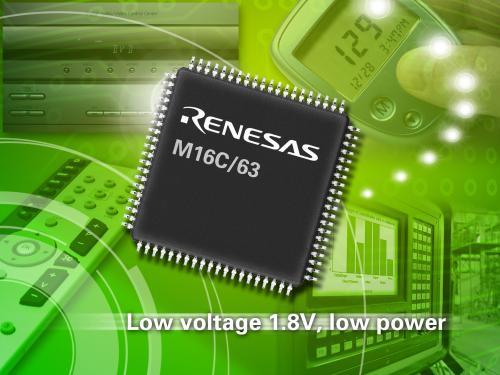

Nowa oferta niskonapięciowych mikrokontrolerów z 256kB wewnętrznej pamięci Flash

Renesas Technology Europe informuje o rozszerzeniu oferty niskonapięciowych mikrokontrolerów M16C do urządzeń przenośnych. Nowa oferta mikrokontrolerów M16C/63 obejmuje 16 modeli pracujących z napięciem zasilania od 1,8V do 5,5V. Są to mikrokontrolery 16-bitowe kompatybilne z poprzednią serią M16C/60, pracujące z napięciem zasilania od 1,8 do 5,5V. Maksymalna częstotliwość zasilania wynosi 5 MHz dla zakresu napięć zasilania od 1,8 do 2,7V oraz 20 MHz dla zakresu od 2,7 do 5,5V.

Cechą wyróżniającą nowe mikrokontrolery M16C/63 jest ekstremalnie mały pobór mocy. W trybie aktywnym przy napięciu zasilania 3V i częstotliwości taktowania 20 MHz oraz aktywnym zegarze RTC, liczniku WDT i zewnętrznym rezonatorze 32 kHz pobór prądu wynosi 9mA. W trybie Wait przy aktywnym RTC, WDT i zewnętrznym rezonatorze 32 kHz oraz napięciu zasilania 1,8V pobór prądu zmniejsza się do 3,5µA.

Do nowości należy zaliczyć obwód CEC (Consumer Electronics Control), detektor niskonapięciowy (LVD), zegar RTC z pełną opcją kalendarza, precyzyjny wewnętrzny oscylator 40 MHz, watchdog timer z niezależnym oscylatorem 125 kHz oraz wprowadzenie sprzętowej obsługi szyny I²C multi-master.

Zestaw obwodów peryferyjnych obejmuje 10-bitowy 26-kanałowy przetwornik A/C o czasie konwersji 2,15µs, 6 portów USART, 2 porty SIO, blok CRC i 4 kontrolery DMA. Ponadto, układy M16C/63 zawierają pamięć Flash/RAM w dwóch konfiguracjach: 128/12kB i 256/20kB. Dwa dodatkowe banki pamięci Flash (2 x 4kB) o niezawodności 10 tys. cykli są przeznaczone do przechowywania danych, natomiast kolejny bank 16kB do przechowywania boot-loadera użytkownika. W przyszłych wersjach mikrokontrolerów M16C/63 pamięć Flash zostanie rozszerzona do 512kB. Obecnie produkowane są wersje w obudowach QFP o 80 i 100 wyprowadzeniach.

Szczegółowe informacje: MSC Polska, tel. (32) 3305450.
