Modulator kwadraturowy CMX99

Modulator I/Q na pasmo 100 MHz – 1 GHz

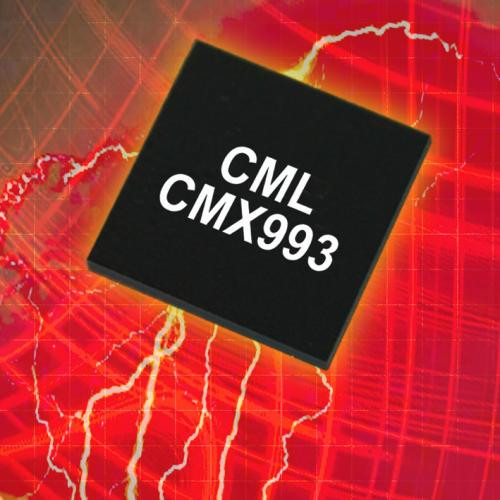

CMX993 to modulator kwadraturowy (I/Q) o dużym stopniu integracji przeznaczony do zastosowań we wszelkiego typu aplikacjach pracujących w paśmie od 100 MHz do 1 GHz. Jego zadaniem jest translacja sygnałów I/Q pasma podstawowego do zmodulowanego sygnału w.cz. CMX993 obsługuje różne rodzaje modulacji. Charakteryzuje się bardzo dobrymi parametrami szumowymi w szerokim zakresie częstotliwości. Umożliwia sterowanie wejść w trybie asymetrycznym i różnicowym. Zawiera dwa mieszacze podwójnie zrównoważone, dzielnik częstotliwości, wzmacniacze wejściowe dla kanałów I/Q i lokalnego oscylatora, pomocnicze wzmacniacze różnicowe, źródło napięcia referencyjnego oraz interfejs sterujący C-BUS służący do regulacji wzmocnienia i zarządzania poborem mocy poszczególnych bloków wewnętrznych. Częstotliwość lokalnego oscylatora może być dzielona przez 2 lub 4, a zakres regulacji wzmocnienia wynosi 30dB w krokach co 2,5dB. CMX993 może być stosowany w systemach cyfrowej telewizji, modulatorach CATV, nadajnikach ISM, bezprzewodowych sieciach LAN itp. Jest zamykany w obudowie VQFN-48. Dostępny jest zestaw ewaluacyjny (EV9930).

Pozostałe parametry:

• szerokopasmowy współczynnik szumów: -148dB/Hz,
• podłoga szumowa: -155dBm/Hz,
• moc wyjściowa: +3dBm,
• poziom sygnału na wejściu LO: -15dBm,
• napięcie zasilania: 3,3V.
