Toshiba Electronics rozpoczyna masową produkcję sterownika bramek tranzystorów MOSFET, zaprojektowanego specjalnie do współpracy ze szczotkowymi silnikami DC. TB9103FTG to sterownik z kwalifikacją AEC-Q100, mogący znaleźć zastosowanie w elektronice samochodowej (elektryczna regulacja lusterek, szyb i siedzeń, domykanie drzwi). Pozwala zastąpić przekaźniki mechaniczne, zwiększając niezawodność, dzięki wyeliminowaniu zużycia mechanicznego.
Układ pracuje z podwójnym napięciem zasilania: VB (sekcji wyjściowej) z zakresu od 7 do 18 V oraz VCC (bloków wewnętrznych) z zakresu od 4,5 do 5,5 V. Oferuje dwa tryby pracy: z jednym wyjściem mostkowym oraz z dwoma wyjściami półmostkowymi. Może być przełączany w tryb uśpienia o zredukowanym poborze prądu. Sygnały sterujące bramkami zewnętrznych tranzystorów generuje wbudowany konwerter DC-DC z przełączanymi pojemnościami. W celu zapobiegania przepływowi prądu przez oba tranzystory wyjściowe równocześnie (shoot-through), układ umożliwia kontrolę czasu martwego poprzez monitorowanie napięcia VGS.

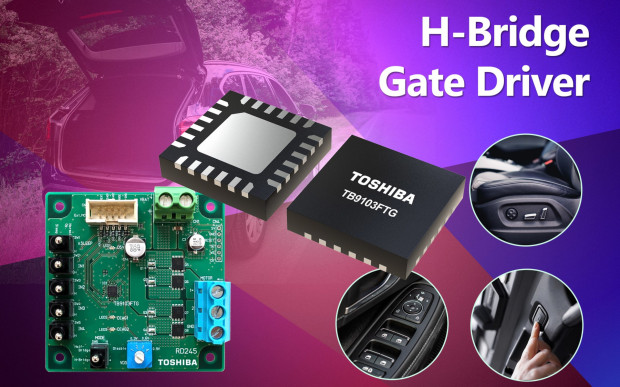

TB9103FTG został przystosowany do pracy w szerokim zakresie temperatury otoczenia od -40 do +125°C. Jest zamykany w obudowie VQFN24 o powierzchni 4,0 x 4,0 mm. Firma Toshiba oferuje do modelu TB9103FTG zestaw referencyjny RD245, umożliwiający równocześnie testowanie tranzystorów do układów napędowych: 10-amperowych XPN7R104NC i 20-amperowych XPH3R304PS. Zawiera on również zabezpieczenie przed odwróceniem polaryzacji, zrealizowane na tranzystorze XPH1R104PS oraz 5-woltowy regulator TB9005FNG, umożliwiający zasilania napięciem z szerokiego zakresu od 8 do 18 V.
Więcej na: www.toshiba.semicon-storage.com
