Filtry aktywne z serii LTC660x

Szerokopasmowe filtry aktywne z wbudowanymi sterownikami przetworników A/C

W ofercie firmy Linear Technology pojawiła się nowa seria pięciu szerokopasmowych, dolnoprzepustowych filtrów aktywnych produkowanych w wersji jedno- i dwukanałowej, wyposażonych w wyjściowe sterowniki przetworników A/C. Elementy te mogą znaleźć zastosowanie w szerokopasmowych systemach transmisyjnych i układach przetwarzania sygnałów. Oferta obejmuje następujące typy filtrów:

• LTC6603 – podwójny programowalny filtr 2,5 MHz,
• LTC6601-1 – programowalny filtr niskoszumny 5-28 MHz o tolerancji 0,5%,
• LTC6605-7 – podwójny programowalny filtr 7 MHz,
• LTC6605-10 – podwójny programowalny filtr 10 MHz,
• LTC6605-14 – podwójny programowalny filtr 14 MHz.

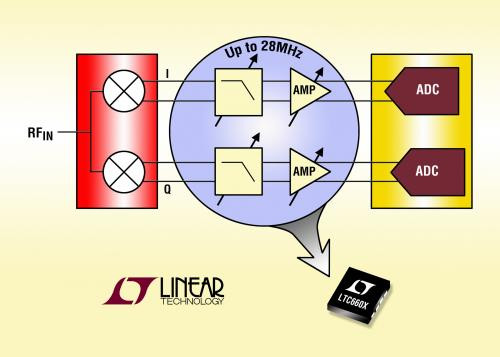

LTC6603 bazuje na podwójnym programowalnym filtrze 9. rzędu z przełączanymi pojemnościami i liniową fazą. Jego częstotliwość odcięcia wynosi do 2,5 MHz. Parametr ten, wraz z wewnętrznym wzmocnieniem mogą być programowane za pośrednictwem portu szeregowego SPI lub konfigurowane poprzez zwarcie z masą lub zasilaniem odpowiednich wyprowadzeń konfiguracyjnych. Wykorzystując zewnętrzny przetwornik C/A można uzyskać precyzyjną regulację częstotliwości w szerokim zakresie powyżej 100:1. Wewnętrzne wzmocnienie może wynosić 0, 6, 12 lub 24dB. LTC6603 z uwagi na szerokie możliwości konfiguracyjne, dużą stromość zboczy filtru oraz gwarantowane parametry fazy i wzmocnienia może znaleźć zastosowanie jako filtr pasmowy w demodulatorach I/Q różnych systemów komunikacji bezprzewodowej, a także w systemach przetwarzania obrazów i przemysłowych systemach sterowania. Jest zamykany w obudowie QFN-24 (4 x 4mm). Ceny hurtowe zaczynają się od 7,50 USD przy zamówieniach 1000 sztuk.

LTC6601-1 to niskoszumny pojedynczy aktywny filtr dolnoprzepustowy o tolerancji 0,5% zintegrowany ze sterownikiem wejść przetworników A/C. Charakteryzuje się konfigurowalnym pasmem o 5 do 28 MHz. Jest to filtr 2. rzędu z liniową fazą o charakterystyce Butterwortha. Zawiera różnicowe wejścia i wyjścia. Częstotliwość odcięcia, dobroć i wzmocnienie są ustalane przez wewnętrzną sieć rezystorów i kondensatorów trymowanych laserowo o dokładności 0,5%. Ich końcówki są wyprowadzone na zewnątrz i umożliwiają konfigurację wzmocnienia i częstotliwości odcięcia poprzez zwarcie odpowiednich wyprowadzeń. LTC6601-1 jest zamykany w obudowie QFN-20 (4 x 4mm). Ceny hurtowe zaczynają się od 3,95USD przy zamówieniach 1000 sztuk.

LTC6605-7, -10 i -14 to podwójne aktywne filtry dolnoprzepustowe 2. rzędu z liniową fazą. Częstotliwości odcięcia są ustalone fabrycznie i wynoszą odpowiednio 7, 10 i 14 MHz. Podobnie, jak w przypadku LTC6603 filtry wykonywane w ramach pojedynczej obudowy są precyzyjnie dopasowane pod względem charakterystyk fazy i wzmocnienia. Zakres zastosowań obejmuje szerokopasmowe systemy komunikacyjne, m.in. WiMAX. Filtry rodziny LTC6605 są produkowane w obudowach DFN-22 (6 x 3mm). Ceny zaczynają się od 6,95 USD przy zamówieniach 1000 sztuk. Wszystkie filtry rodziny LTC660x są produkowane w dwóch wersjach na różne zakresy temperatur pracy: komercyjny od 0°C do +70°C i przemysłowy od -40°C do +85°C.
