Uniwersalne transceivery EmbedRF Integrated

Moduły radiowe EmbedRF Integrated do transmisji danych w paśmie 400...928 MHz

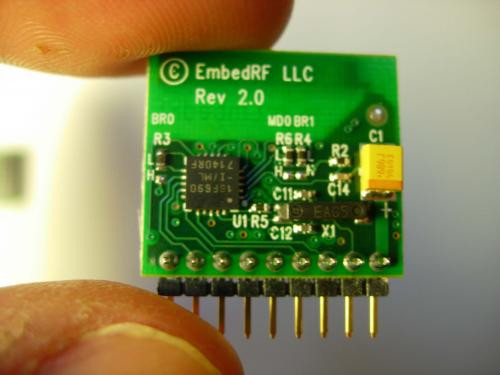

Firma Saelig posiada w ofercie uniwersalne, miniaturowe moduły radiowe EmbedRF przeznaczone do montażu na płytkach drukowanych, umożliwiające bezprzewodową transmisję sygnałów na odległość do 15m. Obecnie oprócz wersji stand-alone producent dostarcza także zestawy EmbedRF Integrated z plikami w formacie Gerber i mikrokontrolerami PIC z oprogramowaniem firmware, umożliwiające implementację transceivera EmbedRF przez użytkownika na własnej płytce drukowanej.

Moduły EmbedRF Integrated bazują na procesorach pasma podstawowego EmbedRF i monolitycznych transceiverach Chipcon CC1100. Transmisja może się odbywać w konfiguracji master-slave lub peer-to-peer. Funkcja search-and-link umożliwia ograniczenie inicjalizacji połączeń wyłącznie do najbliższego modułu EmbedRF, co wydłuża czas życia urządzeń bateryjnych. Wraz z innymi funkcjami oszczędnościowymi pozwala to na zasilanie modułu standardową baterią litową CR2032 przez okres kilku lat.

EmbedRF Integrated może być skonfigurowany jako transceiver wysyłający okresowo dane do systemu pomiarowego (np. w medycynie) lub też może pracować w trybie odpytywania on-demand w systemach zdalnego sterowania i zdalnego dostępu. Zawiera 4 wejścia analogowe o 10-bitowej rozdzielczości i zakresie 0-3V, mogące współpracować bezpośrednio np. z czujnikami oraz 2 wyjścia cyfrowe. Transmisja może się odbywać w paśmie 400...928 MHz.

Maksymalna moc nadajnika wynosi 5 dBm. EmbedRF Integrated pracuje w zakresie napięć zasilania od 2,0 do 3,6V i w zakresie temperatur od -40ºC do +85ºC. W stanie uśpienia pobiera zaledwie 0,3µA prądu, dzięki czemu przy okresowej transmisji danych odbywającej się w czasie od 0,25 do 12,75s wykazuje średni pobór prądu wynosi od 6 do 255µA w zależności od interwału transmisji.

Inne cechy to:

• kontrola błędów CRC w transmitowanych pakietach,
• wyjście cyfrowe RSSI do określania odległości od innych transceiverów,
• możliwość transmisji 10-bajtowych paczek danych w nielicencjonowanych pasmach 315, 433, 868 i 915 MHz,
• krótki czas wyszukiwania współpracujących transceiverów (ok. 5s) identyfikowanych po unikalnym numerze seryjnym (224 kombinacji),
• możliwość zwiększenia zasięgu po dołączeniu alternatywnej anteny,
• konfiguracje sieciowe punkt-punkt i punkt-sieć,
• interfejsy UART i USB,
• buforowanie danych przychodzących i wychodzących.

W sprzedaży dostępne są zestawy ewaluacyjne obejmujące dwa transceivery EmbedRF, płytkę interfejsową USB służącą do konfiguracji transceiverów, kabel USB i oprogramowanie EmbedRF Desktop Software Suite.
