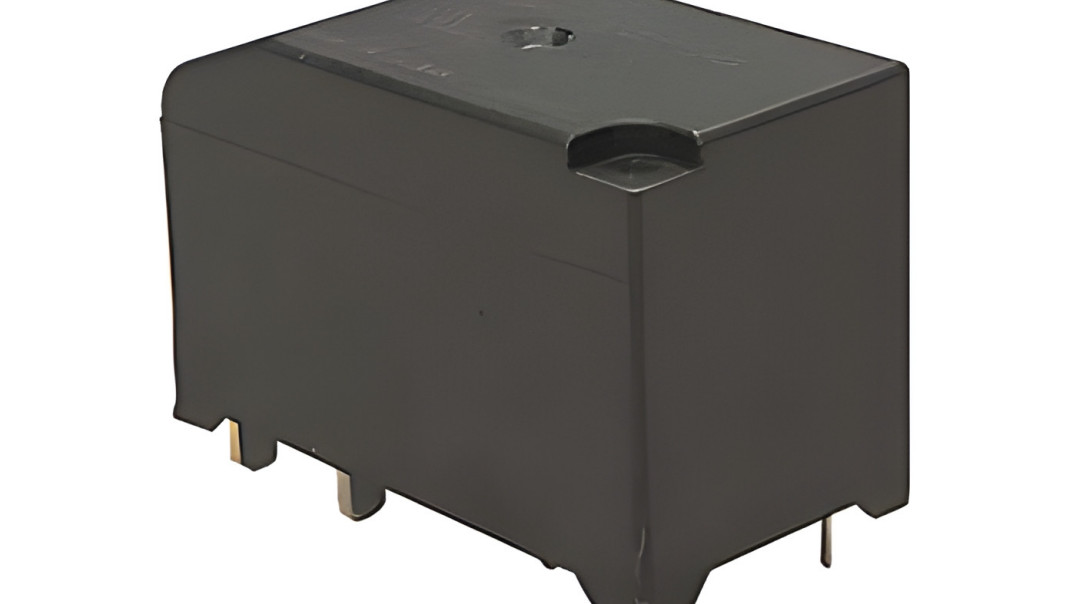

Przekaźniki do układów zasilania pojazdu elektrycznego

Produkowana seria przekaźników 118 to nowa platforma, która tworzy kompletny zestaw wydajnych wersji jedno- i dwutorowych na prądy od 50 do 100 A. Elementy te idealnie nadają się do pracy w puszkach i skrzynkach instalacyjnych, krosownicach lub w układach instalacji z falownikami fotowoltaicznymi. Wspólną cechą jest też spełnianie następujących kryteriów:

• mała i stabilna rezystancja styku przez cały okres użytkowania,
• niski pobór mocy przez cewkę,
• niewielki rozmiar (miniaturyzacja),
• układ pinów zgodny z branżowymi standardami.

Dodatkowo przekaźniki z tej serii mają wzmocnioną (podwójną) izolację, długą drogę upływu (creepage) i odstęp izolacyjny (clearance), dzięki czemu mogą być używane w urządzeniach stacjonarnych – kategoria przepięciowa 3 i w trudnych środowiskowych warunkach przemysłowych. Elementy te wytwarzane są w kategorii środowiskowej 3 i mają specjalny otwór odpowietrzający, aby zapewnić długą żywotność elektryczną.

Cechy te sprawiają, że seria 118 idealnie nadaje się do aplikacji o dużej mocy oraz zastosowań, gdzie pojawiają się duże prądy rozruchowe i przy obciążeniu indukcyjnym w projektach przemysłowych i automatyce budynkowej w sterowaniu pompami ciepła i klimatyzacją – zwłaszcza do załączania sprężarek.

Przykłady aplikacyjne

Poniżej pokazano dwa przykłady, w których przekaźniki z serii 118 zostały użyte do załączania zasilania ładowarki pojazdu elektrycznego. W pierwszym projekcie użyte zostały dwa przekaźniki o niskim profilu z serii 118 w wersji 1-biegunowej do załączania zasilania ładowarki jednofazowej pojazdu elektrycznego o mocy 22 kW oraz prądzie przemiennym do 100 A (rys. 1).



Rys. 1

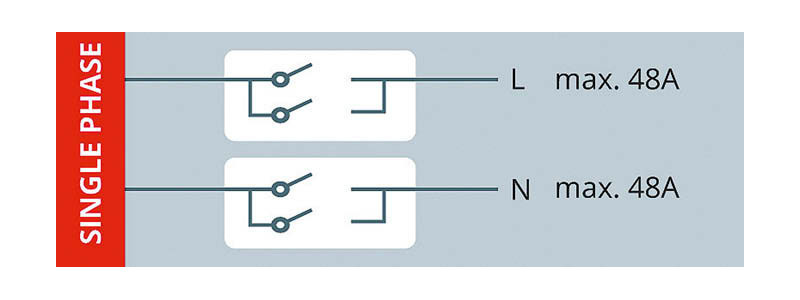

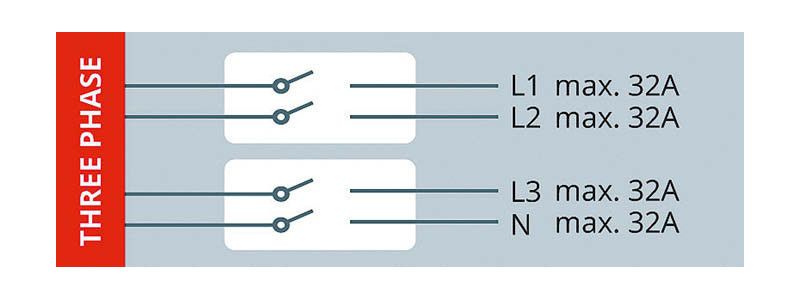

W drugim przykładzie wykorzystano dwa przekaźniki 2-biegunowe w aplikacji ładowarki jednofazowej o mocy 11 kW i prądzie maks. 48A. W układzie trójfazowym załączane są poszczególne napięcia fazowe i zero, w jednofazowym 2 bieguny połączono równolegle dla zwiększenia obciążalności. W przypadku ładowarki 3-fazowej dostępna moc to 22 kW przy prądzie 32 A dla 2 sztuk 2-biegunowych przekaźników.



Rys. 2

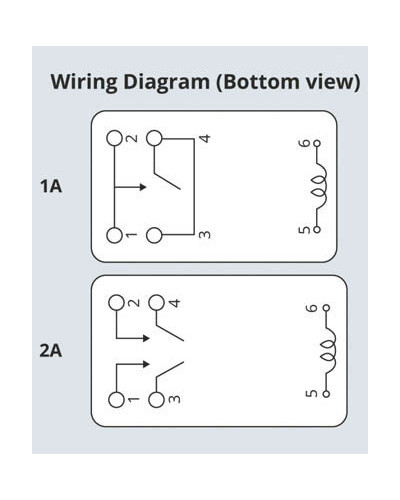

Rys. 3

Najważniejsze cechy przekaźników z serii 118:

• 1- i 2-biegunowa konstrukcja NO – prąd znamionowy 50/100 A,

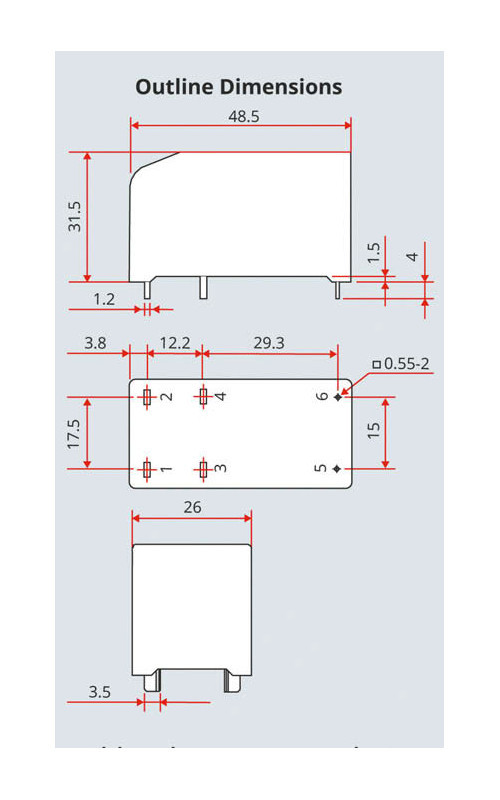

• niewielka zajętość miejsca na płytce drukowanej – tylko 48,5×26 mm,
• odstęp między stykami 1,8 mm, opcjonalnie 2,1 mm,
• cewki 12 i 24 VDC klasy F,
• moc podtrzymania tylko 1,0 W w temperaturze otoczenia 85°C,
• wzmocniona izolacja 8 mm,
• spełnia UL 508, IEC 61810 i IEC 62955 level 3,
• maksymalny prąd łączeniowy 500 A wg IEC 62955,
• zdolność zwarciowa (testowana z bezpiecznikiem):
  • 2 bieguny: 3 kA oraz i2t=11,5 kAs2 dla In<40 A zgodnie z IEC62955
  • 1 biegun: 4,7 kA oraz i2t=31 kAs2 dla In<80 A zgodnie z IEC62955
