Sztuczne obciążenie do testowania i badań systemów zasilających

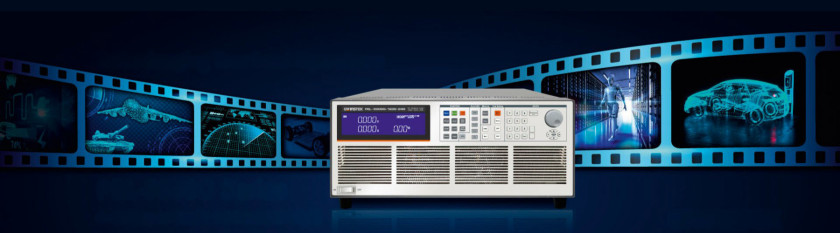

GW Instek PEL-5000G to seria jednokanałowych obciążeń DC od GW-Instek obejmująca 9 modeli o napięciach: 150, 600 i 1200 V oraz o mocach od 4 do 6 kW. Urządzenia te mogą być używane do testowania i weryfikacji specyfikacji baterii, ładowarek i stacji ładowania, ale znajdują również zastosowanie w szerokim zakresie innych aplikacji.

Posłuchaj
00:00

Wszechstronność w testowaniu baterii i ładowarek

Współczesne urządzenia zasilające, takie jak ładowarki do pojazdów elektrycznych, wymagają zaawansowanych metod kontroli, aby zagwarantować ich wydajność i bezpieczeństwo. Seria PEL- 5000G odpowiada na te potrzeby, oferując różne tryby pracy, które umożliwiają dopasowanie ustawień do specyficznych wymagań każdego testu. Urządzenia te pozwalają symulować rzeczywiste warunki pracy akumulatorów i ładowarek, co pozwala na dokładne sprawdzenie ich wydajności w różnych scenariuszach.

Podczas testowania ładowarek użytkownik może wybrać tryb pracy oparty na stałym napięciu, mocy lub prądzie, co zapewnia pełną kontrolę nad przebiegiem testu. Seria obsługuje standardowe tryby CC, CV, CR i CP, a także zaawansowane tryby, takie jak CV+ CL (ograniczenie prądu) i CV+PL (ograniczenie mocy), co umożliwia realizację bardziej złożonych testów.

Podczas testowania akumulatorów seria PEL- 5000G zapewnia wyjątkową precyzję. Możliwość ustawienia parametrów, takich jak między innymi napięcie odcięcia czy czas rozładowania, pozwala na dokładną weryfikację specyfikacji akumulatorów. Dzięki temu inżynierowie mogą sprawdzać działanie baterii w warunkach zbliżonych do rzeczywistych, co jest kluczowe dla zapewnienia ich niezawodności i trwałości.

Zaawansowane funkcje do wymagających aplikacji

Aparatura z serii PEL-5000G została zaprojektowana z myślą o elastyczności i wydajności. Jedną z jej najważniejszych zalet jest możliwość przeprowadzania testów, które symulują nagłe zmiany w przepływie prądu. Funkcja ta jest niezwykle istotna przy badaniach urządzeń, które muszą sprostać gwałtownym zmianom obciążenia. Co więcej, dostępnych jest szereg zautomatyzowanych funkcji, takich jak weryfikacja ochrony przed przeciążeniem prądowym lub przeciążeniem mocy, co ułatwia kontrolę nad bezpieczeństwem testowanych urządzeń.

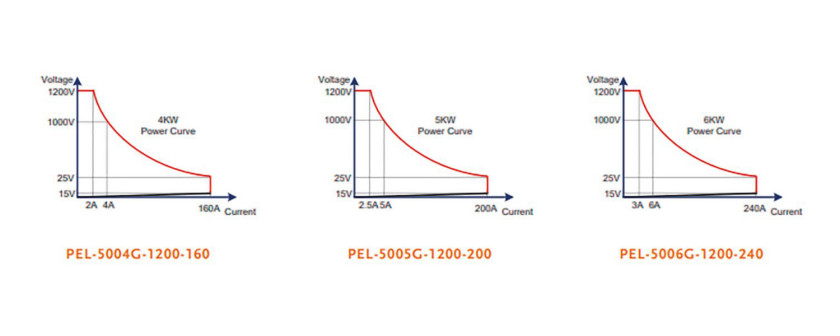

Model o maksymalnym napięciu 1200 V wyróżnia się swoją wydajnością w zastosowaniach wysokiego napięcia. Zapewnia on pełną moc wyjściową przy napięciu do 1000 V, a także wyjątkowo wysoką efektywność. Taka wydajność jest rzadko spotykana w urządzeniach tej klasy i sprawia, że PEL-5000G jest niezastąpiony w testach wysokowydajnych systemów energetycznych.

Bezpieczeństwo i niezawodność

Projektując serię PEL- 5000G, szczególny nacisk położono na bezpieczeństwo zarówno urządzenia, jak i systemów testowanych. Wbudowany wolny starter chroni urządzenia przed uszkodzeniami wynikającymi z nagłego podłączenia baterii lub ładowarek wysokiego napięcia. Funkcja ta nie tylko zapewnia bezpieczeństwo, ale także redukuje koszty instalacji i upraszcza konfigurację testów, co jest szczególnie istotne w przypadku pracy z urządzeniami obsługującymi wysokie napięcia.

Łatwa integracja z systemami testowymi

Seria PEL- 5000G zapewnia nie tylko funkcjonalność, ale również łatwość użytkowania. Dzięki szerokiemu zakresowi obsługiwanych interfejsów komunikacyjnych, takich jak GPIB, RS232, USB i LAN, urządzenia te można łatwo integrować z różnorodnymi systemami. Taka elastyczność ułatwia automatyzację procesów testowych, co przekłada się na większą wydajność pracy oraz oszczędność czasu. Seria PEL-5000G obsługuje połączenia równoległe dla jednostek o tym samym napięciu i może osiągnąć moc do 48 kW przy połączeniu 8 jednostek.

Idealne narzędzie dla inżynierów i specjalistów

Seria GW Instek PEL-5000G to doskonałe rozwiązanie dla inżynierów, techników i specjalistów ds. testów, którzy poszukują zaawansowanych i niezawodnych narzędzi do kontroli pracy urządzeń zasilających. Dzięki swojej wszechstronności, zaawansowanym funkcjom oraz wyjątkowej niezawodności urządzenia te zaspokajają potrzeby nawet najbardziej wymagających użytkowników. To seria, która łączy nowoczesne technologie z funkcjonalnością, oferując kompletny zestaw narzędzi do precyzyjnych i wydajnych testów w wielu procesach.



Grzegorz Cuber Technical Manager

Computer Controls Sp. z o.o.
www.ccontrols.pl

Więcej na www.ccontrols.pl
