Srebro jest niezbędne do produkcji styków, natomiast miedź jest wykorzystywana do produkcji cewek, pinów połączeniowych i innych elementów przewodzących prąd. Rosnące ceny surowców mają zatem silny i bezpośredni wpływ na koszty produkcji przekaźników. Jednocześnie wymagania rynku pozostają niezmiennie wysokie.
Istniejące projekty oparte na obecnych generacjach przekaźników osiągają swoje granice ekonomiczne. Potrzebne są nowe podejścia, które utrzymają, a nawet zwiększą wydajność przy mniejszym zużyciu materiału w tych elementach.

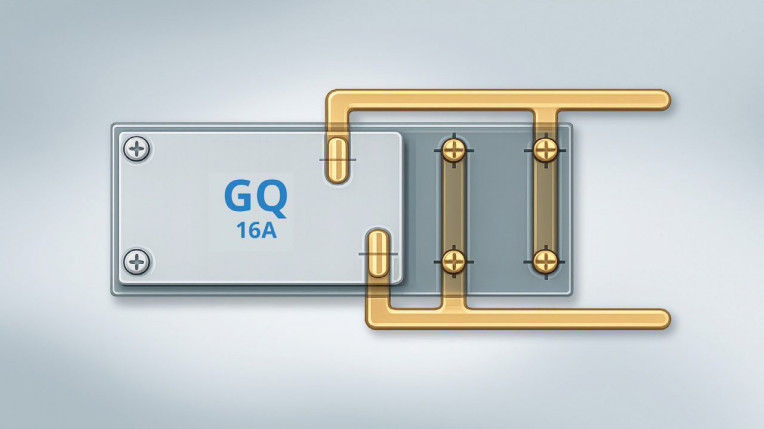

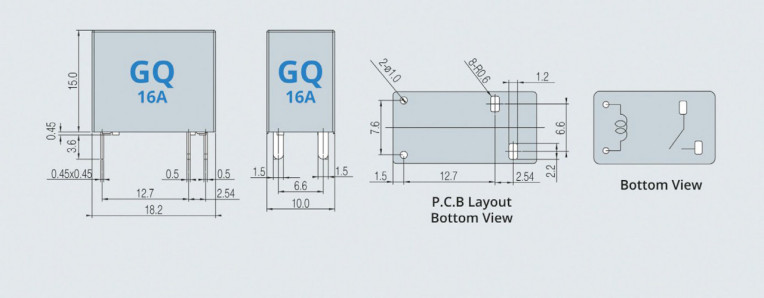

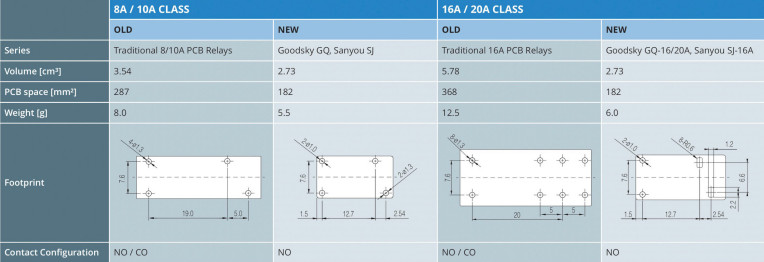

Kluczowym podejściem jest miniaturyzacja nowoczesnych przekaźników mocy. Zmniejszając zajmowaną powierzchnię, optymalizując układy styków i stosując bardziej wydajne cewki, można znacznie obniżyć koszty materiałów i zajmowaną przestrzeń montażową. Nowe przekaźniki miniaturowe zostały zaprojektowane tak, aby umożliwić możliwość wymiany elementu bez zmiany mozaiki PCB z istniejącymi, większymi, standardowymi przekaźnikami (np. o klasycznym formacie 16 A), tj. aby dało się na PCB zamontować zarówno element starszego typu jak i nowszy (konstrukcja podwójna).
W pierwszym kroku rozwiązanie można wdrożyć bezpośrednio w układzie podwójnym, co minimalizuje wymagane zmiany konstrukcyjne. Oznacza to, że starsze konstrukcje są zastępowane nie tylko z technicznego, ale również ekonomicznego punktu widzenia.

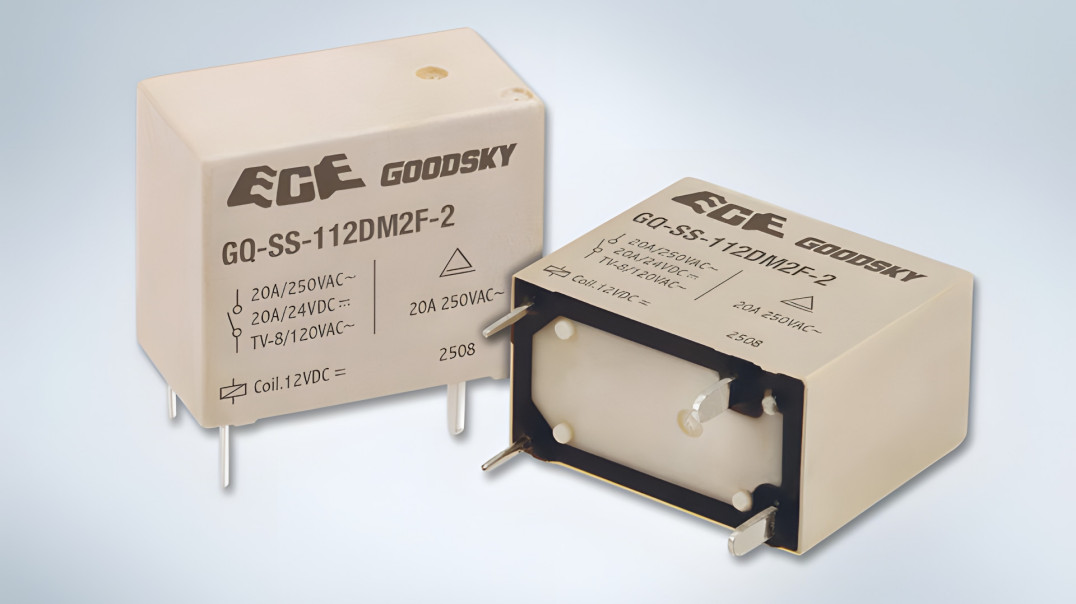

Przykładem realizacji takiej koncepcji jest są nowoczesne przekaźniki firmy Goodsky, a w szczególności seria GQ. Ta generacja przekaźników została zaprojektowana specjalnie z myślą o spełnieniu dzisiejszych wymagań rynkowych. Ich kluczowe cechy to:
- miniaturowa konstrukcja do klasy wydajności 20 A,
- zoptymalizowane materiały styków dla wysokich prądów rozruchowych przy ograniczonym wykorzystaniu metali szlachetnych,
- wersje przystosowane do temperatur otoczenia do 105°C,
- dostępne wersje SMD/reflow, dostarczane w opakowaniach tubowych oraz taśmowych i szpulowych do automatycznego montażu PCB,
- wersje do zastosowań w strefach zagrożenia wybuchem, np. w systemach wykorzystujących nowoczesne czynniki chłodnicze,
- niski pobór mocy cewki dla lepszej efektywności energetycznej.
Pomimo znacznie zmniejszonych rozmiarów, przekaźniki te spełniają UL, IEC i TÜV i nadają się do wymagających zastosowań – od systemów inteligentnego domu i sterowania ogrzewaniem, po urządzenia gospodarstwa domowego i elektronikę przemysłową.
Redukcja kosztów, oszczędność miejsca - bez kompromisów w zakresie jakości
Zminiaturyzowane przekaźniki nie są już produktem kompromisowym. Wręcz przeciwnie: dzięki innowacyjnej konstrukcji, wysoce zautomatyzowanym liniom produkcyjnym i kompleksowemu monitorowaniu jakości, osiągają najwyższy poziom niezawodności jednocześnie redukując zużycie surowców. Dla producentów urządzeń oznacza to optymalizację kosztów i mniejszą zajętość przestrzeni na PCB.
Jako europejski specjalista w dziedzinie przekaźników, wspieramy naszych klientów w zakresie wykraczającym poza prostą dystrybucję. Dzięki dogłębnej wiedzy na poziomie producenta, wsparciu aplikacyjnemu i strategicznemu planowaniu rozwoju, CODICO aktywnie pomaga klientom w migracji ze starszych konstrukcji przekaźników na nowoczesne, zminiaturyzowane platformy.
Robert Staniszewski Sales Engineer Passive Components – Poland
CODICO GmbH
Robert.Staniszewski@codico.com
Tel. 12 417 10 83-20
