Zobaczyć obiekt oczami radaru, czyli dlaczego potrzebujemy laboratorium do pomiarów RCS?

Radar postrzega świat inaczej niż człowiek. Zamiast obrazu tworzonego przez światło widzialne rejestruje echo wysłanej fali elektromagnetycznej. Na odpowiedź radarową obiektu wpływają nie tylko jego rozmiary, lecz także kształt, zastosowane materiały, częstotliwość oraz kierunek obserwacji. Dlatego dwa przedmioty o podobnych wymiarach mogą być dla radaru widoczne zupełnie inaczej. Jak zatem sprawdzić, co radar rzeczywiście "widzi"? Służą temu pomiary RCS, prowadzone między innymi w specjalistycznych laboratoriach, które zapewniają kontrolowane i powtarzalne warunki oraz umożliwiają uzyskanie dokładności wymaganej w danym zastosowaniu.

Dodaj do ulubionych źródeł w Google
Posłuchaj
00:00

RCS - radarowy odcisk palca

Skrót RCS (Radar Cross Section) oznacza skuteczną powierzchnię odbicia radarowego, miarę zdolności obiektu do rozpraszania fali radarowej w kierunku odbiornika. Choć RCS wyraża się w metrach kwadratowych lub w dBsm, nie jest geometryczną powierzchnią przedmiotu, lecz równoważną miarą siły jego echa radarowego, wyznaczaną dla określonych warunków pomiaru. W określonym paśmie i ustawieniu mały metalowy element może wytworzyć silniejsze echo niż większy obiekt o innej geometrii i wykonany z innych materiałów. RCS można więc porównać do radarowego odcisku palca, charakterystycznej odpowiedzi konstrukcji na padającą falę. Nie jest to jednak odcisk stały. Zmienia się wraz z częstotliwością, polaryzacją i kierunkiem obserwacji. Sama wartość RCS nie wyznacza zasięgu czy łatwości wykrycia, ponieważ wpływają na niego również parametry radaru, sposób przetwarzania sygnału i warunki otoczenia.

Dlaczego pomiar wymaga laboratorium?

Pomiar RCS polega na rejestrowaniu energii rozproszonej przez badany obiekt. Odbiornik wychwytuje jednak także fale odbite od podłogi, ścian, sufitu, wyposażenia i konstrukcji mocującej obiekt. Gdy badane echo jest niewielkie, nawet pozornie nieistotne odbicia mogą zniekształcić wynik. Na stanowiskach zewnętrznych dochodzą odbicia od gruntu, zmienna pogoda i obecność innych sygnałów radiowych. Dlatego profesjonalne pomiary RCS często prowadzi się w ekranowanych komorach bezodbiciowych, których ściany, sufit i podłoga są pokryte absorberami elektromagnetycznymi. Ich kształt, wymiary i właściwości dobiera się do zakresu częstotliwości oraz wymaganego poziomu tłumienia niepożądanych odbić.

Specjalistyczne laboratorium nie sprawia, że zaburzenia znikają, ale pozwala je ograniczyć, rozpoznać i kontrolować. Pomiar tła i weryfikacja pustego stanowiska pozwalają określić jego własną odpowiedź, a wieloetapowa kalibracja odnosi uzyskane dane do wzorca o znanej charakterystyce. Warunkiem skuteczności tych działań jest stabilność komory i całego systemu. Największą wartością laboratorium jest powtarzalność: możliwość prowadzenia badań w porównywalnych warunkach i wiarygodnej oceny wpływu zmian konstrukcji, materiału lub ustawienia obiektu.

Kontrolowane środowisko pomiaru

Komora jest specjalnie zaprojektowanym pomieszczeniem, którego kluczowymi parametrami są skuteczność ekranowania, wynosząca min. 100 dB w paśmie roboczym, oraz odpowiednio niski poziom niepożądanych odbić wewnętrznych. Sama komora nie wykonuje pomiaru, ale musi zapewnić systemowi niskie i stabilne tło elektromagnetyczne, minimalne odbicia oraz niską interakcję z sygnałem radarowym. Jest to szczególnie ważne, gdy odpowiedź badanego obiektu jest porównywalna z echem elementów stanowiska.

Ekranowana konstrukcja ogranicza przenikanie zewnętrznych sygnałów radiowych. Ciągłość ekranowania musi być zachowana także w obrębie drzwi, przepustów kablowych, przyłączy zasilania i wentylacji. Dlatego stosuje się odpowiednie filtry sieciowe i sygnałowe, a także dostarcza potrzebne złącza oraz przepusty falowodowe. Nawet niewielka nieszczelność może przepuszczać zaburzenia z zewnątrz, natomiast niekontrolowany element metalowy wprowadzać dodatkowe odbicie. W procesie weryfikacji komory, obok kalibracji, kluczowy jest pomiar skuteczności ekranowania, wykonywany na etapie montażu obiektu i stanowiący część procedury certyfikacji oraz odbioru końcowego.

końcowego. Odbicia wewnętrzne ogranicza się za pomocą absorberów dobranych do zakresu częstotliwości i wymaganego poziomu pochłaniania. Znaczenie mają ich materiał, geometria (kliny lub piramidy), wysokość oraz sposób rozmieszczenia: klasyczny, w rzędach, albo z przemieszczeniem kątowym, w tzw. układzie diamentowym. W systemach impulsowych ważne są również odległości między strefą pomiarową a ścianami, ponieważ wpływają na możliwość czasowego oddzielenia echa obiektu od późniejszych odbić.

Wymiary komory wynikają z wielkości obiektu, wymaganej strefy pomiarowej, najniższej częstotliwości pracy i rozmieszczenia wyposażenia. Na założenia pomiarów RCS wpływa również specyfika konkretnego zastosowania: selekcja gotowych obiektów latających pod kątem najniższej sygnatury radarowej, wybór elementów wyposażenia czy ocena materiałów pod kątem ich "łatwości wykrywania". Ostateczny projekt komory i stanowiska pomiarowego musi uwzględniać także nośność podłoża, transport obiektu, bezpieczeństwo oraz stabilne warunki klimatyczne. Komora powinna więc powstawać równolegle z koncepcją systemu pomiarowego, a jej parametry muszą zostać potwierdzone podczas badań odbiorczych.

Od fali do wyniku

Kontrolowane pomieszczenie to dopiero podstawa. Najprościej mówiąc komora bez systemu pomiarowego pozostaje jedynie pomieszczeniem, natomiast system pracujący bez odpowiednio zaprojektowanej komory może rejestrować nie tylko echo obiektu, lecz również odpowiedź jego otoczenia. System pomiarowy wytwarza sygnał o określonej częstotliwości i polaryzacji, kieruje go na obiekt, a następnie rejestruje amplitudę i fazę powracającego echa. Tworzą go źródło sygnału, tory nadawczy i odbiorczy, anteny, aparatura, sterowanie oraz oprogramowanie. Kluczowe znaczenie ma dynamika toru, czyli zakres poziomów, w którym system może rejestrować zarówno silne, jak i bardzo słabe sygnały, nie tracąc ich w szumie i tle pomiarowym.

Jednym z podstawowych urządzeń wykorzystywanych w takich systemach jest wektorowy analizator sieci VNA (Vector Network Analyzer). W pomiarach z przestrajaniem częstotliwości generuje on kolejne sygnały w określonym paśmie oraz mierzy amplitudę i fazę odpowiedzi. Zebrane dane można następnie przekształcić do dziedziny czasu, co pomaga oddzielić echo obiektu od odbić docierających do odbiornika innymi drogami. VNA może być również elementem systemu pracującego w trybie bramkowanej fali ciągłej (gated CW), w którym nadawanie i odbiór są kontrolowane za pomocą odpowiednio dobranych okien czasowych. Innym rozwiązaniem jest radar krótkiego impulsu, rejestrujący odpowiedź na pojedyncze impulsy. Wybór architektury zależy od wielkości badanego obiektu, oczekiwanej czułości i szybkości pomiaru, zakresu częstotliwości oraz konstrukcji komory.

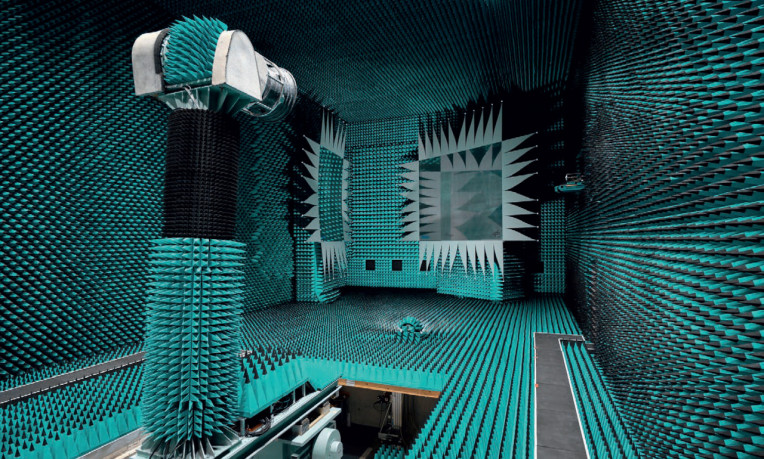

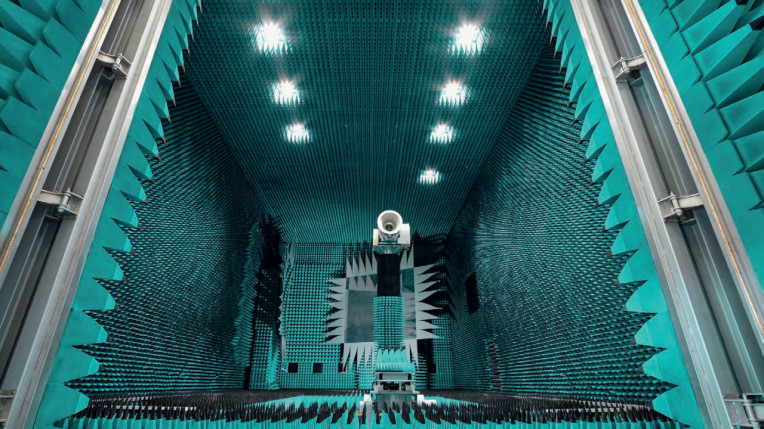

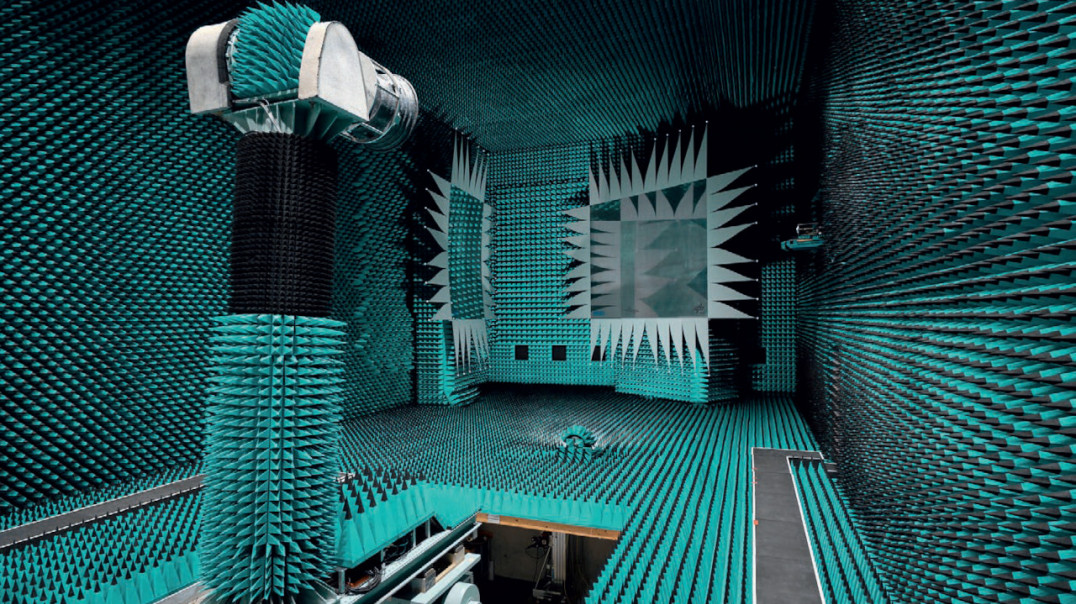

W miejscu przeznaczonym dla obiektu trzeba utworzyć strefę pomiarową (quiet zone), w której rozkład amplitudy i fazy pola oraz jego polaryzacja mieszczą się w określonych granicach. W układzie typu compact range antena oświetla precyzyjnie ukształtowany reflektor, który wytwarza w tej strefie falę zbliżoną do płaskiej. Pozwala to uzyskać warunki odpowiadające polu dalekiemu na znacznie krótszym dystansie. Nie każde laboratorium wymaga jednak reflektora – architekturę dobiera się do wielkości obiektu, pasma i celu badania.

Równie istotne są mechanika i kalibracja. Pozycjoner umożliwia ustawianie obiektu pod różnymi kątami w azymucie zwykle w zakresie od 0 do 360°, natomiast zakres ustawienia w elewacji jest znacznie mniejszy. Jego postument (pylon) i uchwyt powinny przy tym wnosić możliwie małe własne echo. Obracając obiekt i powtarzając pomiar dla kolejnych częstotliwości oraz polaryzacji, można zbudować jego kierunkową charakterystykę RCS znacznie bardziej użyteczną niż pojedyncza liczba. Wzorce odniesienia o znanej charakterystyce, na przykład metalowe kule lub cylindry, służą do kalibracji, natomiast pomiar tła określa odpowiedź samego stanowiska. Po kalibracji i przetworzeniu danych otrzymujemy wynik RCS wyrażony w metrach kwadratowych lub dBsm. Dopiero integracja komory, aparatury, mechaniki, sterowania i procedur tworzy laboratorium zdolne dostarczać wiarygodne i powtarzalne wyniki.

Laboratorium projektowane pod konkretny obiekt

Nie istnieje jedno uniwersalne laboratorium RCS. Projekt rozpoczyna się od określenia badanego obiektu, zakresu częstotliwości, wymaganej powtarzalności oraz dopuszczalnej niepewności pomiaru. Znaczenie mają jego wymiary, masa i materiały, przewidywany poziom RCS, wymagane polaryzacje i kierunki obserwacji, a także obecność elementów ruchomych. Założenia te wpływają na wielkość komory, dobór absorberów, architekturę systemu pomiarowego oraz konstrukcję pozycjonera i uchwytu.

O jakości laboratorium decydują nie tylko parametry jego części składowych, ale przede wszystkim ich wzajemne dopasowanie: komory, absorberów, aparatury, anten, pozycjonera, uchwytu, sterowania i procedur kalibracyjnych.

Zaprojektowanie i dostarczenie laboratorium RCS nie sprowadza się więc do ustawienia aparatury w gotowym pomieszczeniu. Obejmuje analizę potrzeb, projekt komory, dobór metody i wyposażenia pomiarowego, integrację mechaniki, sterowania i oprogramowania, a następnie uruchomienie oraz badania odbiorcze. Takie podejście ASTAT realizuje wspólnie z Albatross Projects i ich partnerami w zakresie aparatury oraz systemów pozycjonujących, łącząc kompetencje firm w projektowaniu i integracji kompletnych laboratoriów RCS. Punktem wyjścia jest każdorazowo konkretne zadanie pomiarowe klienta.

Drony - różna skala, różne sygnatury

Trwająca wojna w Ukrainie potwierdziła kluczową rolę dronów na współczesnym polu walki i szybkie tempo ich rozwoju. Są to zarówno małe wielowirnikowce, jak i duże bezzałogowe statki powietrzne. Ich echo zależy nie tylko od rozmiaru, ale również od materiałów, napędu, elektroniki i przenoszonego ładunku. W konstrukcjach śmigłowych ruch wirników powoduje dodatkowo okresowe zmiany odpowiedzi i może wnosić składowe mikro-Dopplera.

Pomiar RCS ma znaczenie po obu stronach tego samego zagadnienia. Producentowi drona pozwala ocenić wpływ geometrii, materiałów i wyposażenia, porównywać wersje konstrukcji oraz weryfikować wcześniej opracowane modele i przeprowadzone symulacje. Celem nie zawsze musi być zmniejszenie RCS. Równie ważna jest sygnatura znana, powtarzalna i dostosowana do przeznaczenia platformy. Producentowi radaru przeznaczonego do wykrywania i śledzenia dronów dane RCS pomagają ocenić, czy wybrane pasmo, polaryzacja, czułość oraz metody przetwarzania sygnału odpowiadają zakładanym scenariuszom działania.

Samo RCS nie wystarcza do niezawodnego rozpoznania celu, dlatego łączy się je między innymi z analizą ruchu i mikro-Dopplera. Laboratorium pozwala kontrolować warunki i porównywać warianty obiektu. Nie zastępuje prób w locie, ale zapewnia dla nich powtarzalny punkt odniesienia.

Dlaczego potrzebujemy laboratoriów RCS?

Rozwój dronów, radarów i systemów antydronowych odbywa się dziś bardzo szybko. Ponieważ każda zmiana geometrii, materiału lub wyposażenia może zmienić sygnaturę obiektu, badania powinny towarzyszyć całemu procesowi projektowemu, a nie tylko końcowemu odbiorowi.

Rozwój krajowej infrastruktury skraca kolejne iteracje, ułatwia ochronę wiedzy projektowej i umożliwia budowanie własnych metod oraz baz sygnatur. Tworzy również przestrzeń współpracy przemysłu, uczelni i instytutów badawczych. Nie każda organizacja musi posiadać własne laboratorium, ale rynek potrzebuje dostępnych stanowisk o różnej skali i przeznaczeniu. Rozwój takich możliwości staje się elementem krajowych kompetencji technologicznych.

Laboratorium RCS nie jest wyłącznie komorą ani zestawem aparatury, lecz zintegrowanym środowiskiem badawczym. Jego wartością nie jest pojedyncza liczba, ale wiedza o tym, jak materiały, geometria i konfiguracja zmieniają odpowiedź radarową. Pozwala nie tylko zobaczyć obiekt oczami radaru, lecz także wykorzystać ten obraz do podejmowania lepszych decyzji projektowych.

Marcin Jurga
m.jurga@astat.pl, tel. 660515931

Astat Sp. z o.o.
www.astat.pl
