Nowe diody SMD marki MDD: rozwiązania sygnałowe, prostownicze i zabezpieczające TVS

Nowe diody SMD w ofercie: sygnałowe, prostownicze i TVS od MDD

Oferta została rozszerzona o nowe modele diod sygnałowych, prostowniczych oraz TVS produkcji MDD (Microdiode Semiconductor). Komponenty przeznaczone są do szerokiego spektrum zastosowań elektronicznych i przemysłowych, od ochrony przeciwprzepięciowej po szybkie przełączanie sygnałów.

Charakterystyka dostępnych komponentów

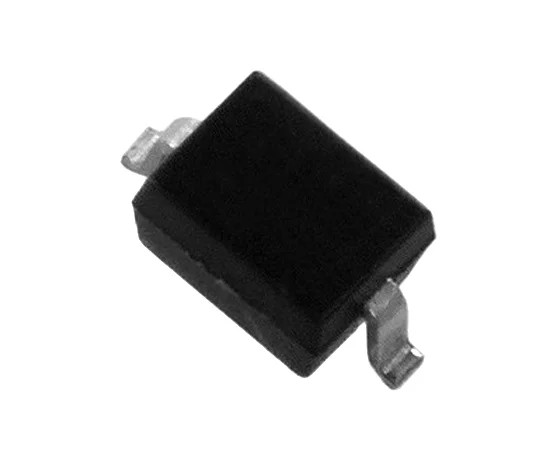

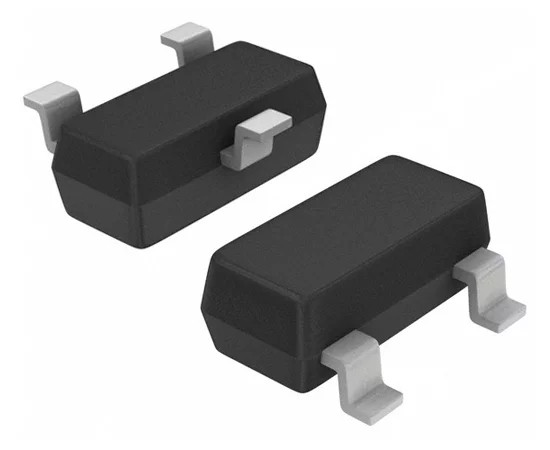

Wśród nowych diod sygnałowych znalazły się modele 1N4148WS oraz BAV99, charakteryzujące się czasem przełączania poniżej 4–6 ns i zakresem temperatur pracy od -55°C do +150°C. Model LL4148 w obudowie LL-34 obsługuje prąd do 1 A przy napięciu wstecznym 75 V. Do zastosowań prostowniczych przeznaczony jest model US1M – ultraszybka dioda o parametrach 1 A i 1000 V z czasem przełączania poniżej 75 ns.

Diody TVS dostępne są w dwóch klasach mocy impulsowej: 400 W (seria SMAJ, obudowa SMA) oraz 600 W (seria SMBJ, obudowa SMB). Zakres napięć roboczych wynosi od 5 V do 36 V, a każda seria obejmuje wersje jednokierunkowe i dwukierunkowe. Modele serii SMBJ, takie jak SMBJ5.0CA, SMBJ15CA, SMBJ18A, SMBJ26A, SMBJ30CA czy SMBJ36A, stanowią zamienniki serii SM6T i P6SMB – po uprzedniej weryfikacji parametrów.

Zastosowania i forma dostawy

Diody TVS zapewniają ochronę przed przepięciami impulsowymi oraz skutkami wyładowań elektrostatycznych (ESD). Kluczowe obszary zastosowań obejmują:

• elektronikę przemysłową – ochrona układów sterowania i automatyki
• motoryzację – zabezpieczenie systemów elektronicznych pojazdów
• telekomunikację – ochrona interfejsów i linii sygnałowych
• moduły IoT i systemy wbudowane – zabezpieczenie przed przepięciami w aplikacjach o niskim poborze mocy

Diody sygnałowe znajdują zastosowanie w układach cyfrowych i analogowych, natomiast diody prostownicze – w zasilaczach impulsowych.

Wszystkie modele dostępne są w kompaktowych obudowach SMD do montażu powierzchniowego oraz w opakowaniach Tape & Reel, co usprawnia zarówno ręczne prototypowanie, jak i zautomatyzowaną produkcję seryjną.

Podsumowanie

Nowa linia diod SMD od MDD (Microdiode Semiconductor) poszerza dostępną ofertę komponentów półprzewodnikowych o modele o zróżnicowanych parametrach – od szybkich diod sygnałowych, przez prostownicze wysokonapięciowe, po diody TVS do ochrony przeciwprzepięciowej. Dostępność w formatach Tape & Reel oraz możliwość zastąpienia popularnych serii rynkowych czyni te komponenty praktyczną opcją zarówno na etapie projektowania, jak i produkcji.

Źródło: Micros sp. j. W. Kędra i J. Lic
