Nowa seria szybkich diod przełączających BAV SMD odpowiada na rosnące wymagania układów wysokiej częstotliwości. Diody oferują napięcie wsteczne 75 V–250 V, prąd przewodzenia do 0,4 A i czas przełączania od 4 ns; dzięki obudowom SMD i pakowaniu Tape & Reel łatwo integrują się z liniami montażu, a niski prąd upływu ogranicza straty energii.
Parametry techniczne i cechy elektryczne
Szeroki zakres napięcia wstecznego (75 V–250 V) oraz prąd przewodzenia do 0,4 A zapewniają elastyczność w projektach. Najważniejszym atutem serii jest czas przełączania zaczynający się od 4 ns, co przekłada się na wysoką skuteczność w układach wysokiej częstotliwości. W ofercie znajdują się warianty dopasowane do różnych wymagań projektowych, na przykład BAV70W z czasem 4 ns oraz BAV21WS obsługujący napięcie do 250 V, umożliwiające precyzyjny dobór do specyfikacji projektu.
Budowa i pakowanie

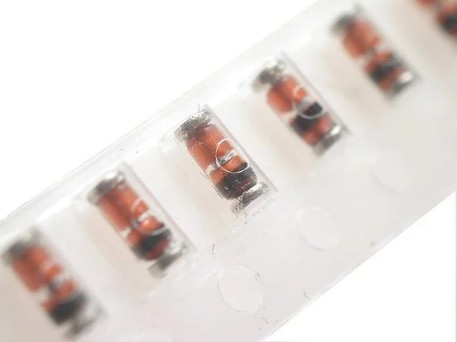

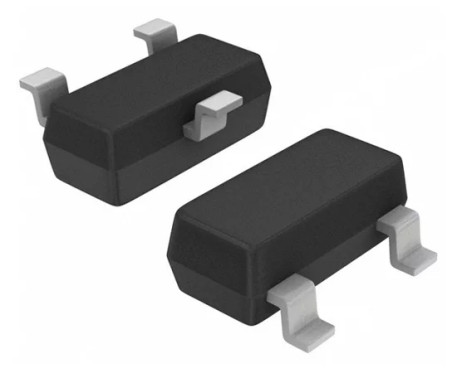

Diody z serii BAV zamknięto w kompaktowych obudowach do montażu powierzchniowego (SMD). Pakowanie taśma/krążek (Tape & Reel) zapewnia efektywny przepływ produkcyjny i pełną kompatybilność z liniami automatycznego montażu na płytkach PCB, co obniża koszty i skraca czas produkcji.
Zastosowania
Dzięki szybkim czasom reakcji, seria BAV znajduje zastosowanie w obwodach sygnałowych i sterujących, w układach zabezpieczeń wejść, impulsowych oraz zasilaczach i przetwornicach. Doskonale sprawdzają się także w automatyce przemysłowej, urządzeniach pomiarowych oraz modułach elektroniki użytkowej, gdzie kluczowe jest niezawodne działanie przy wysokich częstotliwościach.
Warianty i przykłady wartości
Oferta obejmuje warianty dopasowane do konkretnych aplikacji. Spośród dostępnych modeli wyróżnić można:
- BAV70W – czas przełączania 4 ns, napięcie wsteczne z zakresu 75 V–250 V, prąd przewodzenia do 0,4 A
- BAV21WS – obsługuje napięcie wsteczne do 250 V, prąd przewodzenia do 0,4 A, czas przełączania od 4 ns
Pełna gama modeli obejmuje warianty o napięciach wstecznych od 75 do 250 V i prądach przewodzenia do 0,4 A, z czasami przełączania od 4 ns wzwyż, co daje elastyczność w doborze elementu do potrzeb układu. Szczegółowe dane dotyczące pozostałych modeli dostępne są u producenta.
Źródło: Micros sp. j. W. Kędra i J. Lic
Więcej na www.micros.com.pl
