Rezonatory kwarcowe do montażu powierzchniowego
Rezonatory kwarcowe wykorzystują właściwości piezoelektryczne kryształu kwarcowego do generowania stabilnej częstotliwości rezonansowej, co jest warunkiem poprawnej pracy układów cyfrowych, systemów komunikacyjnych oraz urządzeń opartych na mikroprocesorach i mikrokontrolerach.

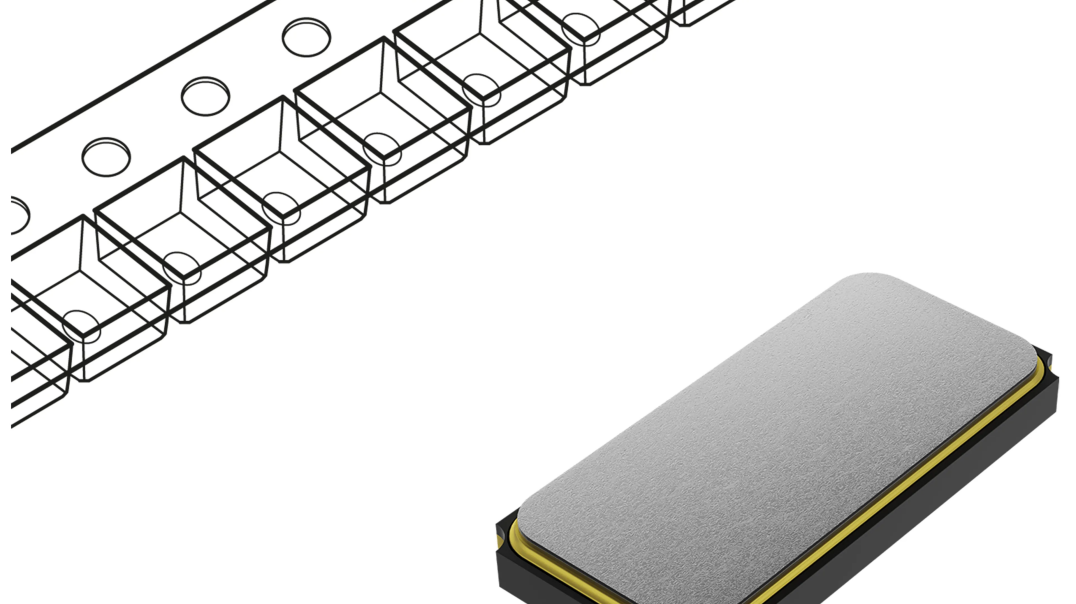

Rodzina CX2016FB charakteryzuje się miniaturową obudową SMD o wymiarach 2×1,6 mm i wysokości do 0,55 mm, natomiast elementy CX3225FB mają wymiary 3,2×2,5 mm i wysokość do 0,8 mm. Oferta TME obejmuje warianty częstotliwości: 16 MHz, 20 MHz, 24 MHz, 25 MHz, 26 MHz, 27 MHz, 32 MHz, 38 MHz, 38,4 MHz, 40 MHz, 48 MHz oraz 50 MHz, a także pojemności obciążenia 8 pF i 10 pF. Kompaktowe wymiary obudów ułatwiają stosowanie tych rezonatorów w projektach o ograniczonej powierzchni płytki PCB. Zgodnie z zaleceniami producenta komponenty te przeznaczone są do modułów komunikacyjnych, urządzeń przenośnych, elektronice użytkowej, sprzęcie przemysłowym oraz stacjach bazowych.
Anteny do komunikacji bezprzewodowej i pozycjonowania
Nowe anteny Kyocera AVX dostępne w TME obejmują rozwiązania do szerokiego spektrum technologii bezprzewodowych: Wi-Fi (pasma 2,4 GHz i 5 GHz), Bluetooth, UWB, pasm ISM, GNSS, sieci komórkowych LTE i 5G, a także zastosowań LPWA i NTN.
Asortyment obejmuje różne typy konstrukcji – miniaturowe anteny chipowe i ceramiczne, anteny na podłożu FR4 i FPC oraz modele zewnętrzne – co pozwala dopasować komponent zarówno do kompaktowego urządzenia IoT, jak i do aplikacji wymagającej umieszczenia anteny poza płytką lub obudową. Modele P822601 i 1002289 przeznaczone są do szerokopasmowej komunikacji komórkowej, model 9002133 obsługuje pasma ISM, 9002137 opracowano dla systemów GNSS, a 1001312 to miniaturowa ceramiczna antena UWB. Antena M830520 dedykowana jest do łączności Wi-Fi.
Wybrane modele, m.in. P822601 i 1001312, uzupełnione są płytkami ewaluacyjnymi, które umożliwiają weryfikację parametrów i działania anteny na etapie projektowania – przed przygotowaniem docelowej płytki PCB.
Źródło: Transfer Multisort Elektronik
Więcej na www.tme.eu
