Diody Schottky serii BAT54 – wydajność i miniaturyzacja w układach niskonapięciowych

Charakterystyka i zastosowanie diod Schottky z rodziny BAT54

Diody Schottky serii BAT54 stanowią kluczowy element w nowoczesnych układach niskonapięciowych, gdzie priorytetem jest wysoka wydajność energetyczna oraz minimalizacja wymiarów komponentów. Dzięki specyficznej konstrukcji złącza, urządzenia te oferują parametry techniczne umożliwiające pracę w wymagających środowiskach elektronicznych, zapewniając jednocześnie krótki czas reakcji i redukcję strat cieplnych.

Parametry techniczne i właściwości technologii Schottky

Podstawową cechą wyróżniającą rodzinę BAT54 jest wykorzystanie technologii Schottky, która gwarantuje niski spadek napięcia w kierunku przewodzenia. Cecha ta, w połączeniu z bardzo szybkim przełączaniem, pozwala na znaczną optymalizację pracy układu. Podzespoły te charakteryzują się napięciem wstecznym do 30 V oraz prądem przewodzenia o wartości do 200 mA. Dzięki niskim stratom mocy, komponenty te są wysoce efektywne w aplikacjach, w których kluczowe jest zachowanie sprawności energetycznej.

Warianty obudów i możliwości montażowe

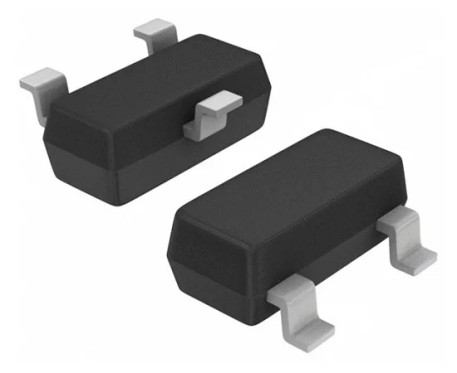

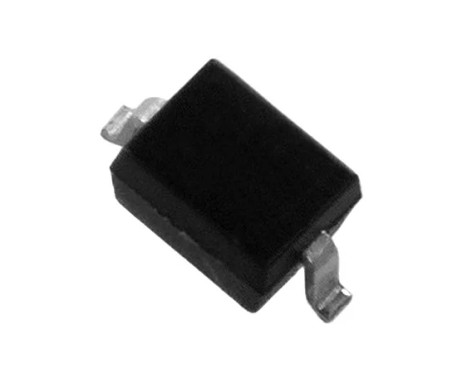

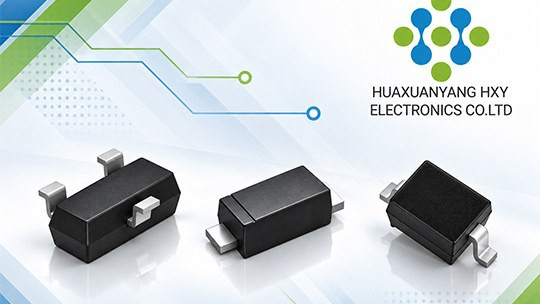

Rodzina BAT54 obejmuje kilka wariantów, takich jak BAT54HT1G, BAT54S oraz BAT54W, które różnią się między sobą głównie konfiguracją wyprowadzeń oraz typem obudowy. Szczegółowe informacje dotyczące sposobu pakowania poszczególnych modeli, w tym dostępności w formie taśmy lub krążka, są dostępne u producenta. Wszystkie modele zostały zaprojektowane z myślą o montażu powierzchniowym na płytkach PCB, co w połączeniu z ich kompaktowymi wymiarami pozwala na gęste upakowanie komponentów. Jest to szczególnie istotne w projektowaniu nowoczesnych urządzeń przenośnych, gdzie przestrzeń montażowa jest mocno ograniczona.

Szerokie spektrum zastosowań w elektronice

Właściwości diod BAT54 sprawiają, że są one powszechnie stosowane w układach prostowania i detekcji sygnałów oraz w obwodach zabezpieczających i ograniczających napięcie. Ich szybkość działania jest wykorzystywana w układach przełączających oraz w zaawansowanych obwodach logiki i sterowania. Ze względu na minimalne zapotrzebowanie na energię, diody te są idealnym rozwiązaniem dla aplikacji bateryjnych i systemów zasilania o niskim napięciu, gdzie każda redukcja strat prądowych wydłuża czas pracy urządzenia.

Źródło: Micros sp. j. W. Kędra i J. Lic
