Ultraszybkie diody prostownicze UMW serii STTH do układów impulsowych

Ultraszybkie diody prostownicze UMW STTH w nowoczesnych układach elektronicznych

Wprowadzenie serii STTH firmy UMW do oferty komponentów elektronicznych stanowi odpowiedź na rosnące wymagania systemów o wysokiej dynamice pracy. Te ultraszybkie diody prostownicze zostały zaprojektowane z myślą o układach, w których kluczowymi parametrami są minimalny czas odzyskiwania oraz wysoka sprawność procesów przełączania.

Charakterystyka techniczna i wydajność przełączania

Seria STTH obejmuje szeroki wachlarz komponentów o prądzie przewodzenia od 1 A do 4 A. Urządzenia te są przystosowane do pracy w zróżnicowanych warunkach, oferując napięcia wsteczne w zakresie od 200 V do 1200 V. Najważniejszym wyróżnikiem technologicznym tej linii produktów jest bardzo krótki czas odzyskiwania, który w najbardziej wydajnych modelach, takich jak STTH1R04A, wynosi poniżej 14 ns. Producent udostępnia również warianty o następujących czasach odzyskiwania:

• poniżej 15 ns
• poniżej 20 ns
• poniżej 25 ns
• poniżej 35 ns
• poniżej 60 ns
• poniżej 75 ns
• poniżej 80 ns

Tak duża rozpiętość parametrów pozwala na precyzyjny dobór elementu do specyficznych wymagań czasowych konkretnego projektu.

Konstrukcja i standardy montażowe

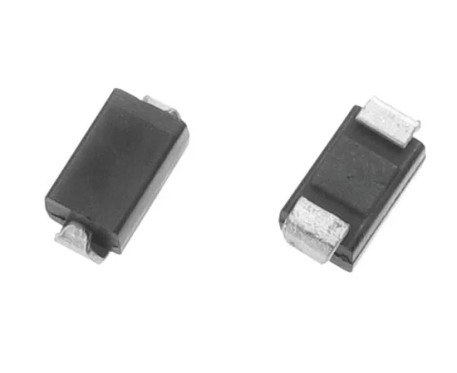

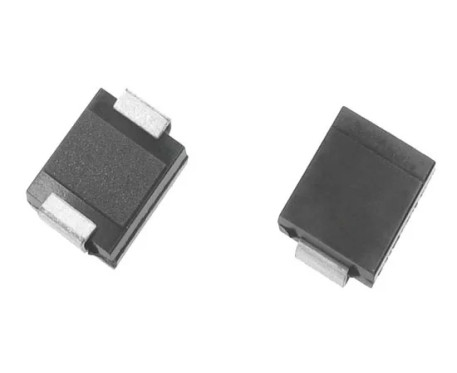

Wszystkie modele z omawianej serii są dedykowane do montażu powierzchniowego SMD. Komponenty są dostępne w standardowych obudowach SMA, SMB oraz SMC, co zapewnia kompatybilność z powszechnymi procesami produkcyjnymi. Produkty są dostarczane w systemie pakowania na taśmie i krążku, co optymalizuje proces automatycznego układania elementów na płytkach PCB. Dzięki zróżnicowaniu obudów i parametrów elektrycznych, diody te mogą być stosowane zarówno w miniaturowych układach niskonapięciowych, jak i w rozbudowanych aplikacjach wymagających wysokiej odporności na napięcie wsteczne.

Obszary zastosowań w systemach impulsowych

Głównym obszarem eksploatacji diod STTH są zasilacze impulsowe oraz przetwornice wysokiej częstotliwości. Są one niezbędnym elementem w układach prostowniczych i przełączających, gdzie priorytetem jest ograniczenie strat przełączania. Wysoka sprawność tych podzespołów sprawia, że znajdują one szerokie zastosowanie w elektronice przemysłowej oraz w obwodach pracujących przy podwyższonych częstotliwościach przełączania. Implementacja tych diod pozwala na zachowanie stabilności pracy urządzeń elektronicznych, w których dynamika odzyskiwania bariery potencjału ma bezpośredni wpływ na wydajność całego systemu.

Źródło: Micros sp. j. W. Kędra i J. Lic
