Kompleksowe rozwiązania EMC w Laboratorium Radiotechniki

Laboratorium Kompatybilności Elektromagnetycznej Radiotechniki Marketing wykonuje badania EMC oraz odporności wyrobów na narażenia mechaniczne i klimatyczne. Jednak to, co czyni je wyjątkowym, to unikatowa usługa, dzięki której klienci laboratorium mogą otrzymać gotowe rozwiązanie, gdy ich produkt nie spełni wymogów norm.

Posłuchaj
00:00

Na polskim rynku działa kilkadziesiąt laboratoriów wykonujących zróżnicowane badania z dziedziny kompatybilności elektromagnetycznej. Można w nich uzyskać wiarygodną ocenę zgodności wyrobów z wymaganiami norm EMC. Czy jednak zakres usług oferowany przez laboratoria jest w stanie w pełni sprostać oczekiwaniom rynku?

Efektem pracy typowego laboratorium jest raport pozwalający na stwierdzenie, czy badane urządzenie spełnia wymagania konkretnej normy. Niestety firma, której wyrób tych wymagań nie spełni, wciąż musi samodzielnie szukać sposobów na poprawę urządzenia.

Modyfikacje urządzeń

Modyfikacja wyrobów dla potrzeb EMC jest czasochłonna i wiąże się z wysokimi nakładami finansowymi na opracowanie kolejnych zmian konstrukcyjnych oraz powtarzające się badania w laboratoriach. Dzięki innowacyjnej usłudze oferowanej przez Radiotechnikę Marketing, cały proces można znacznie uprościć.

W Radiotechnice można wykonać badania EMC, pozwalające na ocenę urządzenia, oraz otrzymać rozwiązanie dla zaobserwowanych problemów. Na podstawie danych zebranych podczas badań, to specjaliści firmy projektują i wykonują wszystkie niezbędne usprawnienia urządzenia. Wprowadzanie zmian do wyrobu klienta, odbywa się przy ścisłej współpracy z jego biurem konstrukcyjnym. Dzięki temu zapewniona jest nie tylko zgodność z normami EMC, ale także utrzymana jest pełna zgodność zastosowanych rozwiązań pod względem konstrukcyjnym i mechanicznym.

W niektórych przypadkach rozwiązanie może być tak proste, jak przeniesienie przewodów, założenie rdzeni ferrytowych lub wykonanie niewielkiego ekranu. Czasem konieczne jest zastosowanie odpowiednich filtrów EMI. Mogą to być właściwie dobrane katalogowe komponenty renomowanych producentów Corcom i MPE, a gdy jest to wymagane, Radiotechnika projektuje i dostarcza filtry własnej konstrukcji, przeznaczone do konkretnej aplikacji.

Laboratorium EMC

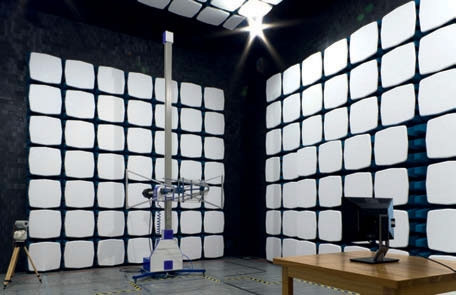

W laboratorium Radiotechniki badania prowadzone są na kilku stanowiskach, w dużej komorze bezodbiciowej o wymiarach 9×6×5,5 m i mniejszej komorze ekranowanej. Zastosowany system ekranowania pozwala na wykonywanie badań przy wyjątkowo wysokich poziomach natężenia pola elektromagnetycznego. Skuteczność ekranowania komory bezodbiciowej na poziomie ponad 100 dB w całym paśmie od 9 kHz do 40 GHz została potwierdzona przez jedno z wiodących laboratoriów w Europie - Siebersdorf Laboratoriers.

Komora EMC umożliwia badania urządzeń o masie do pół tony, zarówno dla norm cywilnych (m.in. PN-EN 55011, 55013, 55022, 61000-4-3) jak i wojskowych (NO-06-A200, NO-06-A500, MIL-STD 461). Dzięki systemowi odprowadzania spalin, badane mogą być także pracujące silniki spalinowe. Laboratorium wyposażone jest w aparaturę do wytwarzania i pomiarów zaburzeń elektromagnetycznych, systemy anten, obrotowy stół, sterowany pneumatycznie maszt antenowy i system nadzoru wizyjnego. Oprócz badań w komorze, dla urządzeń stacjonarnych lub wielkogabarytowych, badania wykonywane są poza laboratorium, u klienta, lub w specjalnie dobranych lokalizacjach.

Uzupełnienie badań EMC stanowią testy odporności na narażenia klimatyczne i mechaniczne. Odporność urządzeń na wpływ temperatury w zakresie od -70°C do +180°C i wilgotności w zakresie do 95% badana jest w komorze klimatycznej o pojemności 1800 litrów. Odporność na wibracje i udary mechaniczne sprawdzana jest na wstrząsarce, której maksymalne obciążenie wynosi do 600 kg.

Dzięki bogatemu wyposażeniu laboratorium umożliwia wykonywanie badań trudnych parametrycznie i pozwala osiągnąć najwyższą jakość oferowanych rozwiązań pod każdym względem, nie tylko kompatybilności elektromagnetycznej.

Marcin Hamberg
Radiotechnika Marketing sp. z o.o.

www.radiotechnika.com.pl
