Nowe technologie w ofercie Qwerty

Dysponujemy wykwalifikowanym personelem, który dołoży wszelkich starań, by gruntownie i profesjonalnie zaspokoić Państwa potrzeby. Zespół specjalistów zaproponuje rozwiązania optymalne w sferze technologicznej, jak i ekonomicznej. Nasz nowoczesny park maszynowy pozwala wykonywać wyroby najwyższej jakości.

Szklane panele dotykowe



Fot. 1.

We współczesnych sterownikach elektronicznych modnym i nowoczesnym rozwiązaniem jest zastosowanie szklanej elewacji frontowej połączonej z pojemnościowym panelem sterującym. Płyty szklane wykonywane są na zamówienie klienta. Elewacja frontowa wykonywana ze szkła jest odporna na działanie czynników chemicznych i klimatycznych. Zastosowanie odpowiedniego materiału gwarantuje zarówno estetykę, jak i odporność na uszkodzenia mechaniczne. Grafikę, której forma jest praktycznie dowolna – w zależności od preferencji i potrzeb klienta – nadrukowuje się na spodniej stronie płyty szklanej, co gwarantuje jej odporność na ścieranie przy późniejszej eksploatacji (fot. 1). Integralną częścią takiego panelu jest ekran dotykowy, który zastępuje klawiaturę i umożliwia adaptacyjne sterowanie elektroniką urządzenia. Moduł panelu pojemnościowego w postaci cienkiej przezroczystej warstwy, oddziaływającej z palcem, jest zakończony elastycznym wyprowadzeniem, zawierającym elektroniczne obwody czujnika.

Palec zbliżony do czujnika ekranu zmienia pojemności najbliższych ścieżek znajdujących się pod nim. Na podstawie tych zmian zostaje obliczona pozycja naszego palca i miejsce dotknięcia. Do aktywacji czujnika pojemnościowego nie jest potrzebny najmniejszy nacisk. Wystarczy zbliżenie palca lub przesuniecie nim po powierzchni ekranu. Czujnik pojemnościowy odbiera informację od palca i przesyła ją do płytki sterującej, gdzie procesor przetwarza dane i przydziela je odpowiednio przypisanym funkcjom. Dodatkowo zamiast szyby możemy zastosować płytę z tworzywa sztucznego, która spełnia wysokie normy IK. Daje ona duże zabezpieczenie przed uszkodzeniami z zewnątrz.

Bonding optyczny

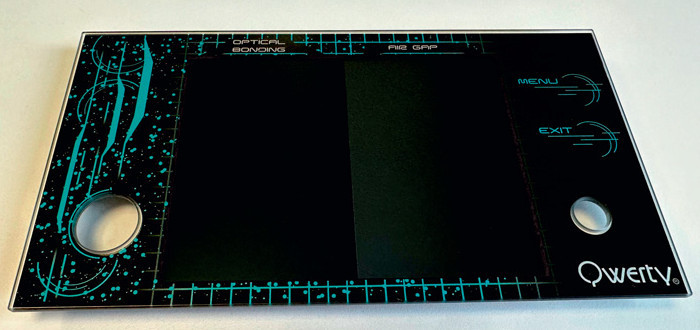

Fot. 2. Lewa strona bonding optyczny, prawa strona kieszeń powietrzna

W ostatnich latach obserwujemy na rynku wzrost zapotrzebowania na sztywne panele frontowe wykonane ze szkła lub tworzywa sztucznego. Firma Qwerty postanowiła wykorzystać swoje wcześniejsze doświadczenia z zakresu laminowania różnego rodzaju powierzchni (elastyczne-elastyczne, elastyczne-sztywne) do opracowania i wdrożenia do produkcji nowej technologii laminowania sztywnych materiałów, zwanej bondingiem optycznym (fot. 2).

Bonding to proces zespolenia wyświetlacza (LCM) z panelem dotykowym i frontem ze szkła lub tworzywa wykonywany za pomocą dwóch metod:

• Air gap to standardowa technika klejenia wyświetlaczy. Polega ona na wykorzystaniu ramki z folii dwustronnie klejącej umieszczonej dookoła wyświetlacza w celu zespolenia go z frontem. Jest to niedroga i uniwersalna technologia łączenia wyświetlaczy. Pozwala na łatwą wymianę wyświetlacza lub frontu szklanego bez konieczności wykorzystania specjalistycznych narzędzi. Szczelina powietrzna może jednak wpływać na przejrzystość ekranu, szczególnie w jasnym świetle, z powodu dodatkowego załamania światła. Wyświetlacze ze szczelinami powietrznymi są też bardziej podatne na uszkodzenia mechaniczne oraz te spowodowane wilgocią. Z tego powodu nie są idealnym rozwiązaniem w przypadku zastosowania ich na zewnątrz lub w trudnych warunkach.
•



  Fot. 3.
  Bonding optyczny to zespolenie wyświetlacza z panelem dotykowym/frontem przy użyciu kleju optycznie czystego (OCA) w postaci stałej (solid) lub ciekłej (liquid) na całej powierzchni wyświetlacza. Proces ten polega na naniesieniu kleju na powierzchnię wyświetlacza, a następnie zespoleniu wyświetlacza z panelem dotykowym/frontem. Rozwiązanie to jest czasochłonne i wymaga specjalistycznego sprzętu. Cechuje się natomiast lepszymi parametrami optycznymi (mniejsze odbicia światła, poprawa kontrastu), wytrzymałością na czynniki środowiskowe (kurz i kondensacja wilgoci) i mechaniczne (fot. 3).

Ekspert technologiczny

Firma Qwerty, bazując na dotychczasowym doświadczeniu w laminowaniu powierzchni elastycznych, przeprowadziła szereg badań i dopasowała technologię do rosnącego zapotrzebowania rynku na optycznie czyste laminowanie powierzchni sztywnych. Prowadzone badania przyczyniły się do pozyskania wiedzy na temat pełnego spektrum dostępnych technik, materiałów, maszyn oraz procedur niezbędnych w procesie bondingu optycznego. Dzięki temu jesteśmy gotowi dopasować rozwiązanie odpowiednie do wymagań klienta.



Fot. 4.

Oferujemy doradztwo w dziedzinie doboru wyświetlacza pod względem parametrów, a także wybór najlepszej z dostępnych metod bondingu. Nasze działania charakteryzują się dużą elastycznością, możemy pracować na materiałach klienta lub własnych, kupowanych od zaufanych dostawców. W swoich produktach oferujemy wykończenie powierzchni akrylowych oraz szklanych AG (Anti- Glare), AF (Anti–Finger), AR (Anti–Reflective). Ponadto wieloletnie doświadczenie w druku cyfrowym i sitodruku oraz dostęp do szerokiego asortymentu wysokiej jakości materiałów obrabianych za pomocą ploterów oraz maszyn CNC stawia firmę w roli eksperta w procesie integrowania wyświetlaczy i sensorów z panelami dotykowymi/frontami (fot. 4).

Klawiatury foliowe (membranowe)



Fot. 5.

Klawiatury foliowe (membranowe) są elementem współczesnych urządzeń elektronicznych. Ich wszechstronność oraz niezawodność zdecydowały o ich szerokim zastosowaniu. Ze względu na swoje właściwości doskonale sprawdzają się w trudnych bądź nietypowych warunkach eksploatacyjnych, co stanowi o ich wyższości nad konkurencyjnymi klawiaturami mechanicznymi. Są elastycznymi podzespołami elektronicznymi, wykonanymi z folii poliestrowej, odpornymi na szkodliwe czynniki chemiczne i klimatyczne, a po naklejeniu na obudowę również na większość uszkodzeń mechanicznych. Klawiatury foliowe działają podobnie jak klawiatury mechaniczne, co oznacza, że naciśnięcie klawisza powoduje zetknięcie mechaniczne warstw folii z nadrukowanym obwodem elektronicznym i jego galwaniczne połączenie. Dla realizacji formy graficznej naszych urządzeń stosujemy technologię druku cyfrowego. Pozwala to tworzyć elementy nie tylko atrakcyjne estetycznie, ale również bardzo zrównoważone. Ponadto klawiatura zawiera zestyki foliowe i zintegrowane diody LED, co umożliwia jej w pełni funkcjonalne sterowanie elektroniką bez konieczności współpracy z dodatkowymi wyświetlaczami lub panelami LCD. Ścieżki połączeń elektrycznych drukowane są lakierem przewodzącym prąd elektryczny. Opisany sposób produkcji umożliwia wykonanie klawiatury z dowolną grafiką i połączeniami elektrycznymi zaprojektowanymi na indywidualne życzenie klienta (fot. 5, 6).



Fot. 6.
