Usługi uzupełniające dla EMS - testy elektryczne i pakowanie elementów T&R

| Prezentacje firmowe Produkcja elektroniki

Semicon oferuje bogaty wybór wyspecjalizowanych usług dla montażu PCB, od pakowania elementów SMD w taśmę, dostawy tacek JEDEC, aż po projekt i produkcję fikstur testowych ICT/FCT oraz testy Flying Probe.

Usługi uzupełniające dla EMS - testy elektryczne i pakowanie elementów T&R

Działająca na rynku elektroniki od ponad trzydziestu lat firma Semicon specjalizuje się w dostarczaniu najwyższej jakości usług montażowych złożonych układów elektroniki.

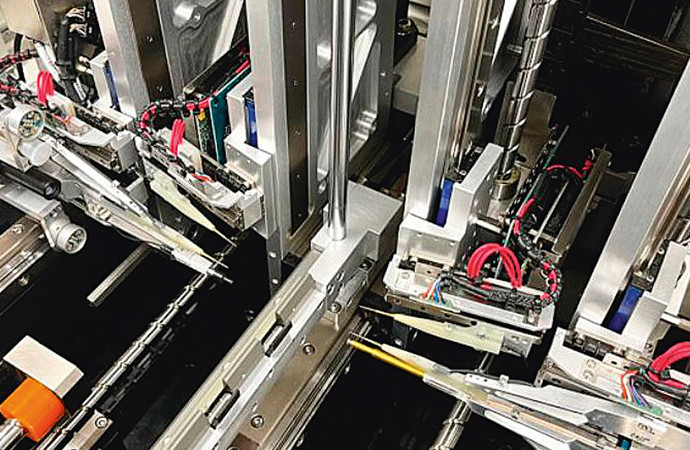

Flying Probe Testing (FPT) – małe i średnie serie produkcyjne

Chcąc nadążać za obowiązującymi w tym obszarze wymaganiami, przedsiębiorstwo powiększyło swój park maszynowy o system testowania elektrycznego PCBA – Flying Probe Testing (FPT) firmy SEICA. Obok używanych już systemów AOI i X-Ray, pozwala on na zwiększenie niezawodności i wydajności procesu kontroli jakości PCBA.

Funkcjonalności i zalety Flying Probe obejmują:

  • kontrolę rezystancji, pojemności, indukcyjności, zwarć, przerw oraz polaryzacji;
  • weryfikację funkcjonalności PCBA;
  • rozmiar testowanych elementów od 0,3×0,15 mm;
  • dużą szybkość testowania – dzięki zastosowaniu ośmiu precyzyjnych sond testujących;
  • krótki czas wdrożenia i elastyczność programowania;
  • wyeliminowanie kosztu dodatkowego osprzętu testującego;
  • opcję wprowadzania zmian w projekcie bez konieczności modyfikowania urządzenia testowego;
  • pełne traceability;
  • możliwość testowania nawet w przypadku braku punktów testowych.

Tester Flying Probe łączy w sobie funkcje: ICT, FCT, FlyScan, On Board Programming (OBP), kontrolę termiczną, testy LED-ów (jasność, kolor, nasycenie, widmo), kontrolę AOI.

Adaptery In-Circuit Test (ICT) i testery funkcjonalne FCT – duże serie produkcyjne

Firma projektuje i produkuje wysokiej jakości rozwiązania do testowania ICT i FCT elektroniki oraz wiązek kablowych. Współpraca z klientami pomaga zrozumieć ich specyficzne wymagania i cele, jak również wpływa na jakość zapewnianego później pełnego wsparcia technicznego, począwszy od koncepcji, poprzez projekt, budowę, aż po walidację testera. Semicon jest wieloletnim dystrybutorem igieł testowych TECON, PTR, QA, LEENO, podstawek i klipsów pomiarowych SENSATA, 3M, POMONA oraz części do adapterów testowych renomowanych producentów.

Oferta obejmuje w tych obszarach:

  • projektowanie adapterów testowych – bazując na rozwiązaniach znanych producentów INGUN, GPS, ATX oraz innych, na życzenie;
  • projektowanie konstrukcji adapterów do rozwiązań niestandardowych;
  • adaptery testowe ICT oraz FCT z wkładkami wymiennymi oraz adaptery do każdego systemu testowego, np. Inline TRI, Inline 6TL, SPEA;
  • okablowanie adapterów do każdego systemu testowego, np. Key Sight/ Agilent, Teradyne/Genrad;
  • mechanikę i pneumatykę do adapterów;
  • wyposażenie dodatkowe w urządzenia wspomagające testy: kamery, zabezpieczenia bezpieczeństwa, urządzenia do specjalistycznych pomiarów;
  • wsparcie inżynieryjne od fazy koncepcji do walidacji;
  • wykonanie części składowych na podstawie dostarczonej dokumentacji i rysunków;
  • analizatory i czujniki LED:
    • www.feasa.ie
    • www.optomisticproducts.com.

Szeroka oferta usług dla elektroniki

Propozycje Semiconu nie ograniczają się tylko do obszarów związanych z testowaniem. Firma ma w swoim portfolio szeroką ofertę produktów i usług przeznaczonych dla rynku elektroniki. Ponadstuosobowy zespół pracuje w pięciu działach (lasery, EMS, szablony SMT, konwerting materiałów oraz dystrybucja), wykorzystując najnowocześniejsze technologie z uwzględnieniem globalnych standardów w zakresie zapewnienia jakości, ochrony środowiska, zdrowia i bezpieczeństwa produktu.

Pakowanie elementów w taśmę Tape & Reel

Wśród specjalizowanych usług dla EMS – wykonywanych w środowisku z restrykcyjną kontrolą ESD przez przeszkolonych według IPC pracowników, dającą gwarancję bezpieczeństwa przetwarzanych elementów – znajduje się pakowanie elementów SMD w taśmę z kontrolą polaryzacji.

Wygrzewanie elementów przebiega tu wg normy IPC/JEDEC J-STD-033. Usługa obejmuje m.in. odtwarzanie taśmy zabezpieczającej – cover tape, zmianę ułożenia elementów w taśmie, rekonstrukcję uszkodzonych taśm, łączenie taśm oraz dodawanie taśmy rozbiegowej i/lub końcowej.

Pakowanie (wg IEC 60286, z pełną kontrolą ESD wg IEC 61340) odbywa się w torby ESD-S, MBB, próżniowe i w osłonie azotu, z kontrolą wizyjną wyprowadzeń.

Materiały zużywane w procesie to: taśmy nośne – carrier tape, cover tape 8-72 mm, rolki 7" i 13", torby ESD-D/ESD-S/ MBB, folie ESD, pochłaniacze i wskaźniki wilgoci, etykiety.

Usługi dodatkowe dla EMS

  • Szablony SMT wycinane laserowo: stopniowane, z nanopowłokami,
    niklowe, "fine grain", bezramowe, VectorGuard, na ramie aluminiowej
  • X-Ray z analizą – elementy elektroniczne, złącza, płytki PCB
  • Selektywne nakładanie powłok ochronnych, zalewanie
  • Lutowanie Hot-Bar – Flex PCB, LCD
  • Wire Bonding – Chip on Board
  • Mycie płytek z kontrolą czystości jonowej
  • THT – krępowanie wyprowadzeń, przycinanie wyprowadzeń na wymiar – pakowanie w taśmę
  • Wygrzewanie elementów SMD wg normy IPC/JEDEC J-STD-033
  • Depanelizacja laserowa z formatek PCBA – Rigid, Flex, Flex-Rigid
  • Usuwanie selektywne warstw ochronnych PCB i miedzi
  • Naprawy płytek PCB, w tym reballing układów BGA i μBGA\
  • Maski na falę – projekt i wykonanie
  • Podpory do PCB
  • Opakowania dla ESD
  • Wycinanie i wylewanie uszczelek, również EMC
  • Wycinanie podkładek termoprzewodzących
  • Wycinanie kaptonowych kółek i formatek maskujących na falę
  • Przepakowywanie materiałów – żywice, kleje, pasty, w mniejsze pojemniki, również UV: strzykawki, tuby



Semicon Sp. z o.o
ul. Zwoleńska 43/43A
04-761 Warszawa
www.semicon.com.pl
