Komunikacja bezprzewodowa LTE, NB-IoT, Cat-M z modułami firmy SIMCom

| Prezentacje firmowe Komunikacja

Technologie bezprzewodowe stały się kluczowym elementem współczesnej techniki. Nie chodzi już tylko o wszechobecne telefony komórkowe, ale o wiele rozwiązań mających ułatwić nam codziennie życie, a także usprawnić działanie rozwiązań przemysłowych i ogólnie pojętego biznesu. Inteligentne domy, miasta, liczniki, systemy alarmowe, śledzenie przesyłek to tylko nieliczne przykłady. Wszystkie takie aplikacje bazują na różnych technologiach bezprzewodowych, których serce stanowią moduły NB-IoT, Cat-M czy LTE Cat. 1 oraz także 5G, które umożliwiają efektywną i niezawodną komunikację.

Komunikacja bezprzewodowa LTE, NB-IoT, Cat-M z modułami firmy SIMCom

Moduły LTE Cat. 1

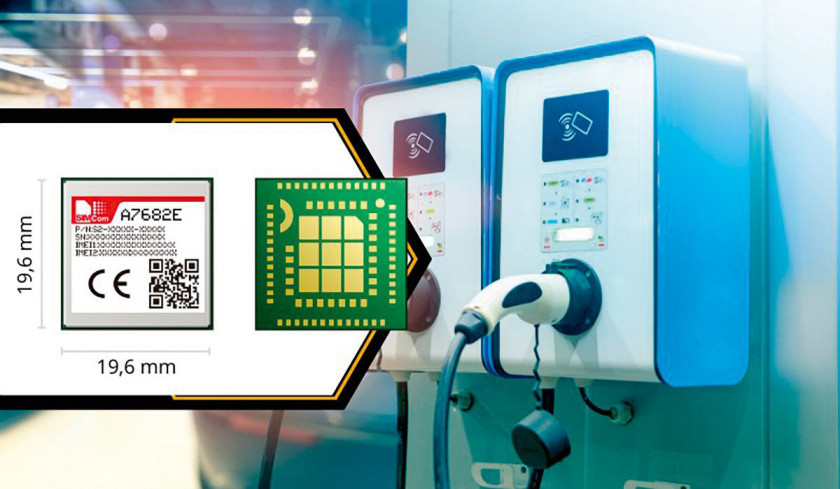

A7672E i A7682E to cieszące się dużą popularnością moduły LTE Cat. 1, wspierające również sieć 2G, obsługujące tryby komunikacji bezprzewodowej LTE-FDD/GSM/GPRS/EDGE z maksymalną szybkością pobierania danych do 10 Mb/s i wysyłania danych do 5 Mb/s. A7672E jest dostępny w obudowie LCC+LGA i kompatybilny z serią SIM7000/SIM7070 (moduły NB/Cat. M) oraz SIM800A/SIM800F (moduły 2G), natomiast A7682E występuje w obudowie LGA i jest kompatybilny z seriami SIM800C/SIM868 (moduły GSM/GPRS). Umożliwia to łatwą migrację między układami i znacznie przyspiesza proces projektowania nowych urządzeń.

A7672E/A7682E obsługuje wiele protokołów sieciowych, a producent zapewnia do nich sterowniki głównych systemów operacyjnych (USB dla Windows, Linux i Android itp.). Komendy AT są kompatybilne z modułami z serii SIM800. Moduł A7672E obsługuje dodatkowo BLE i GNSS (w zależności od wersji). Jednostki te zawierają standardowo pamięć Flash o rozmiarze 16 MB, dostępne są także wersje z pamięcią 8 MB.

Moduły zawierają wiele popularnych interfejsów, takich jak UART, USB, I2C i GPIO, zapewniając duże możliwości rozbudowy, co czyni je idealnymi do takich aplikacji, jak terminale POS, urządzenia monitorujące, routery przemysłowe, sprzęt do zdalnej diagnostyki itp.

Założona w 2002 roku firma SIMCom Wireless Solution Limited jest czołowym graczem na światowym rynku modułów bezprzewodowych. Od 20 lat dostarcza szeroki asortyment rozwiązań, od 2G, 3G, 4G, LPWA, GNSS, LTE-A, w tym moduły inteligentne, dla branży automotive, a także najnowsze technologie 5G. Według najnowszego raportu M2M firmy analitycznej ABI Research, SIMCom od 4 lat jest liderem w zakresie dostaw modułów bezprzewodowych.

Cechy wspólne modułów to m.in.:

  • obsługiwane pasma częstotliwości: LTE-FDD B1/B3/B5/B7/B8/B20, GSM/GPRS/EDGE 900/1800 MHz,
  • funkcje dodatkowe takie jak FOTA, LBS, SSL, VoLTE,
  • zakres napięć zasilających: 3,4 … 4,2 V, typowo 3,8 V,
  • sterowanie za pomocą komend AT,
  • zakres temperatury pracy: –40 …+ 85°C,

Zasadnicze różnice to:

  • BLE oraz GNSS (tylko A7672E),
  • SPI oraz SD Card (tylko A7672E),
  • kompatybilność z modułami SIM7000/SIM7070/SIM800A/SIM800F (A7672E) oraz SIM800C, SIM868 (A7682E),
  • obudowa z wyprowadzonymi licznymi dodatkowymi interfejsami: LCC + LGA, 124 pinów, 24 × 24 × 2,4 mm (A7672E), LGA, 85 pinów, 19,6 × 19,6 × 2,4 mm (A7682E).

Moduły LTE Cat. 1bis

A7663E i A7683E to moduły pracujące w standardzie LTE Cat. 1bis, będącym ulepszoną wersją LTE Cat. 1, który pozwala urządzeniom IoT na korzystanie z pojedynczej anteny, co upraszcza konstrukcję i obniża koszty produkcji. Główną cechą i zaletą nowego standardu jest zwiększona oszczędność energii, dzięki dostępnym wielu trybom low-power, takim jak eDRX (Extended Discontinous Reception) oraz PSM (Power Saving Mode), co pozwala na dłuższą pracę urządzenia. Jest to niezwykle ważne w aplikacjach, gdzie wymiana baterii jest trudna lub kosztowna.

Co istotne, moduły LTE Cat. 1bis nie mają funkcji fallback do 2G, co oznacza, że urządzenia te działają wyłącznie w sieciach LTE.

A7663E i A7683E są wytwarzane w obudowie LGA 19,6 × 19,6 × 2,4 mm. A7663E jest kompatybilny z serią A7682E/A7683E (moduły LTE Cat. 1/Cat. 1bis) oraz SIM868 (moduły GSM/GPRS), natomiast A7683E może być dobrą alternatywą dla SIM800C/SIM868 (moduły GSM/GPRS), SIM7080G (moduły LPWA) oraz A7682E (moduły LTE Cat. 1). A7663E obsługuje dodatkowo GNSS.

Dzięki tym cechom, moduły LTE Cat. 1bis są idealnym rozwiązaniem do aplikacji IoT, takich jak inteligentne liczniki, śledzenie zasobów i monitorowanie środowiska.

Moduły LPWA (NB-IoT, Cat-M)

SIM7022, SIM7070E/G i SIM7080G to produkty, które idealnie nadają się do aplikacji IoT, które wymagają długiego czasu pracy na baterii i zasięgu. Dzięki technologiom takim jak NB-IoT oraz LTE Cat. M moduły te mogą działać wiele lat na jednej baterii, co jest kluczowe w miejscach, gdzie obsługa techniczna jest trudna lub kosztowna. Zostały zaprojektowane z myślą o aplikacjach, które wymagają transmisji danych z małym opóźnieniem i małej przepustowości w różnych warunkach propagacji radiowej. Ze względu na unikatowe połączenie wydajności, bezpieczeństwa i elastyczności moduły LPWA idealnie nadają się do zastosowań M2M, takich jak pomiary, śledzenie zasobów, zdalne monitorowanie, e-zdrowie itp.

Główne cechy modułu SIM7022:

  • obsługa komunikacji LTE Cat-NB2-IoT,
  • kompatybilność z modułami z serii SIM800C i SIM7020,
  • FOTA, SSL, komendy AT,
  • interfejsy komunikacyjne UART, GPIO, I2C, SPI itp.
  • napięcie zasilania: 2,1…4,3 V, typowo 3,8 V,
  • obudowa LCC, 42-pin, 17,6 × 15,7 × 2,3 mm,
  • zakres temperatur pracy: –40…+ 85°C.

Główne cechy modułu SIM7070E/G:

  • obsługa komunikacji LTE 450 MHz/Cat. M1/NB2-IoT + fallback do 2G
  • kompatybilność z modułami z serii SIM7000X/SIM800F/SIM900,
  • obsługa GNSS,
  • FOTA, SSL, VoLTE, komendy AT,
  • interfejsy komunikacyjne UART, GPIO, PCM, I2C, SPI itp.
  • napięcie zasilania: 3,0 … 4,6 V (wersja G), 3,2 ~ 4,2 V (wersja E); typowo 3,8 V,
  • obudowa LCC, 68-pin, 24 × 24 × 2,3 mm,
  • zakres temperatur pracy: –40…+ 85°C.

Główne cechy modułu SIM7080G to:

  • obsługa komunikacji LTE Cat. M1/NB-IoT dual mode,
  • kompatybilność z modułami z serii SIM868,
  • obsługa GNSS,
  • FOTA, SSL, VoLTE, komendy AT,
  • interfejsy komunikacyjne UART, GPIO, PCM, I2C, SPI itp.
  • napięcie zasilania: 2,7… 4,8 V, typowo 3,8 V,
  • obudowa LCC+ LGA, 77 pinów, 17,6×15,7×2,4 mm,
  • zakres temperatur pracy: –40…+ 85°C.

Skontaktuj się z nami

Masters jest oficjalnym dystrybutorem firmy SIMCom. Pytania dotyczące oferty modułów bezprzewodowych oraz realizowanych projektów i możliwości aplikacji prosimy kierować na adres: zakupy@masters.com.pl



Masters
www.masters.com.pl
