NFC + Finder OPTA w automatyce budynkowej

Technologia NFC w automatyce budynkowej

NFC jest jednak wykorzystywane nie tylko do płatności. Coraz częściej pojawia się w przemyśle, automatyce budynkowej oraz w urządzeniach wymagających konfiguracji i zdalnego zarządzania. Dzięki NFC można bezprzewodowo konfigurować urządzenia przy użyciu aplikacji mobilnych, co eliminuje konieczność podłączania przewodów i zwiększa wygodę użytkowania. W efekcie technologia NFC pozwala na intuicyjną obsługę urządzeń, co znajduje zastosowanie w automatyce budynkowej, gdzie sterowanie systemami oświetleniowymi czy grzewczymi staje się prostsze i bardziej dostępne dla użytkowników.

NFC to technologia bezprzewodowa, która umożliwia komunikację między urządzeniami poprzez fale radiowe na krótkim dystansie. Aby połączyć urządzenia i wymieniać między nimi dane, wystarczy je zbliżyć do siebie na odległość kilku centymetrów. Urządzenia muszą być wyposażone w moduły NFC, aby mogły się komunikować – wystarczy, że jeden z nich pełni funkcję aktywnego nadajnika, a drugi odbiornika. Komunikacja zbliżeniowa działa na bardzo krótkim dystansie, co zwiększa bezpieczeństwo, gdyż urządzenia nie mogą komunikować się przypadkowo.

Zegary sterujące – jak dobrać typ do indywidualnych potrzeb

NFC jest technologią o szerokich możliwościach i coraz większym zastosowaniu w elektronice. Na przykład urządzenia firmy Finder, takie jak zegary sterujące, wykorzystują NFC do łatwego programowania. Zegary te są wykorzystywane w automatyce budynkowej oraz w przemyśle – pozwalają na zarządzanie czasowe, na przykład sterowanie oświetleniem, ogrzewaniem czy systemami irygacyjnymi. Przykładowo, można ustawić zegar nie tylko tak, aby oświetlenie ogrodowe włączało się codziennie o konkretnej godzinie, ale również tak, aby załączało się o konkretnej porze, np. 10 min po zachodzie słońca. Urządzenia Finder pozwalają dostosować harmonogram działania do indywidualnych potrzeb, dzięki czemu oświetlenie włącza się wtedy, kiedy jest naprawdę potrzebne.

Finder oferuje szeroki wybór zegarów sterujących, które są wyposażone w różnorodne funkcje i wyświetlacze LCD. Na przykład, zegary serii 12.81 mają programy astronomiczne, dzięki którym sterowanie oświetleniem opiera się na godzinach wschodów i zachodów słońca, automatycznie dostosowując działanie urządzeń do zmieniających się pór roku. Zegar może być ustawiony także z opóźnieniem względem zachodu słońca, dzięki czemu światło włącza się, gdy faktycznie robi się ciemno.

Inne modele, takie jak 12.61 i 12.62, obsługują tygodniowy harmonogram działania. Można je tak zaprogramować, aby oświetlenie włączało się codziennie o tej samej godzinie, np. codziennie o 8 rano, z wyłączeniem weekendów, co sprawdza się np. w biurach czy zakładach pracy. Modele te mają odpowiednio 1 lub 2 zestyki przełączne, które mogą wytrzymać obciążenie do 16 A, co pozwala na niezależne sterowanie dwoma urządzeniami o dużej mocy, np. lampami.

Najbardziej zaawansowanym modelem jest zegar 12.B2, który pozwala na programowanie roczne. Dzięki temu można ustawić działanie urządzeń na konkretne dni w roku, np. aby oświetlenie świąteczne załączało się w okresie bożonarodzeniowym, bez potrzeby dodatkowej konfiguracji co roku.

Programowanie zegarów sterujących za pomocą smartfona

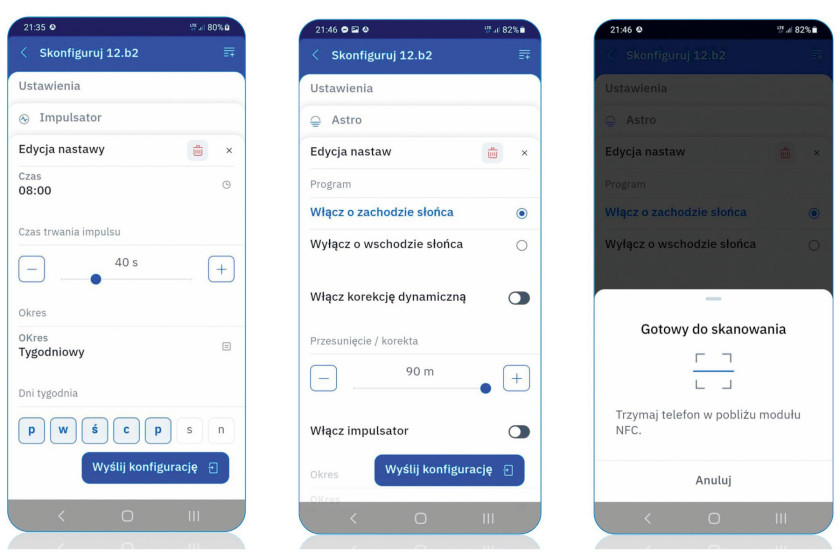

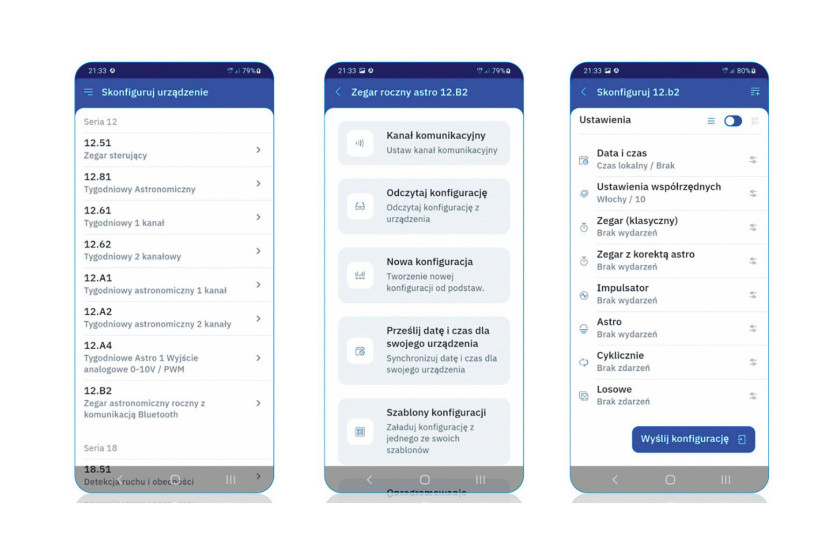

Zegary Finder można programować przy użyciu wbudowanego joysticka lub, co jest znacznie wygodniejsze, z pomocą modułu NFC i aplikacji Finder Toolbox, dostępnej na systemy Android i iOS. Dzięki aplikacji możliwe jest intuicyjne programowanie zegarów za pomocą telefonu, co jest bardziej komfortowe, ponieważ smartfon zawsze mamy przy sobie. Konfiguracja zegarów przebiega w prosty sposób – wystarczy wybrać odpowiedni model w aplikacji, zbliżyć smartfon do zegara i ustawić pożądane parametry. Zaletą NFC jest możliwość programowania zegarów bez podłączenia do zasilania, co oznacza, że można je wygodnie skonfigurować przed zamontowaniem w docelowym miejscu, np. w szafie rozdzielczej.

Ustawienie w aplikacji Finder Toolbox kodu pocztowego umożliwia automatyczne dostosowanie zegara do lokalnych godzin wschodów i zachodów słońca, ułatwiając programowanie i automatyczne zarządzanie oświetleniem. Finder Toolbox oferuje również możliwość wyboru dodatkowych funkcji, takich jak tryb załączania/wyłączania o określonej godzinie, tryb cykliczny, który pozwala na cykliczne włączanie i wyłączanie urządzenia, oraz funkcję impulsatora, która umożliwia ustawienie impulsów o określonej długości czasu. Dzięki tym funkcjom użytkownik może dostosować harmonogram działania urządzenia do swoich indywidualnych potrzeb.

Pomiar energii dostępny w aplikacji

Aplikacja Finder Toolbox jest przydatna także przy konfiguracji liczników energii serii 7M. Liczniki te pozwalają na pomiar zużycia energii elektrycznej w czasie rzeczywistym, co znajduje zastosowanie zarówno w gospodarstwach domowych, jak i w zakładach przemysłowych. W zależności od potrzeb dostępne są liczniki jednofazowe oraz trójfazowe, które mogą mierzyć wartości takie jak zużycie energii czynnej (kWh), mocy biernej (kVArh), napięcie (V), prąd (A), częstotliwość (Hz) i przesunięcie fazowe. Liczniki z certyfikatem MID umożliwiają precyzyjne rozliczenia z dostawcą energii, co jest szczególnie istotne w przedsiębiorstwach o dużym zużyciu energii.

Konfiguracja parametrów wyświetlanych na liczniku oraz eksportowanie i importowanie danych dotyczących zużycia energii jest również dostępne w aplikacji Finder Toolbox. Dzięki temu można łatwo monitorować i analizować zużycie energii, co jest przydatne w optymalizacji kosztów. Liczniki energii z serii 7M są również wyposażone w interfejsy Modbus oraz M-Bus, które umożliwiają integrację z systemami zarządzania energią. Interfejsy te pozwalają na zdalny monitoring zużycia energii i stanowią kluczowe rozwiązanie w dużych instalacjach przemysłowych, gdzie kontrola zużycia energii jest niezwykle ważna.

Zaawansowane pomiary z PLR OPTA

Dzięki Modbus licznik energii można połączyć ze sterownikiem Finder Opta, który umożliwia zbieranie danych z wielu liczników jednocześnie. Opta może być programowana w dwóch różnych środowiskach: w licencjonowanym środowisku PLC-IDE, obsługującym języki programowania, takie jak LD i FBD, oraz w popularnym Arduino IDE, które oferuje większą elastyczność. Dzięki dostępowi do licznych bibliotek Opta umożliwia łatwe integrowanie liczników energii oraz innych urządzeń, takich jak czujniki do kompleksowego systemu monitoringu. Biblioteki dostępne w Arduino IDE pozwalają na ustawienie adresacji liczników energii, co umożliwia zbieranie i zapisywanie danych w celu ich późniejszej analizy.

Finder Opta ma wiele zalet, takich jak łatwe programowanie poprzez port USB-C. Sterownik wyposażono w 8 wejść cyfrowo-analogowych, dzięki czemu można podłączyć do niego różnorodne czujniki. Ma także 4 wyjścia przekaźnikowe o obciążalności 10 A. Finder Opta umożliwia także komunikację w systemie chmurowym za pośrednictwem Wi-Fi, Ethernet lub komunikacji Modbus, co pozwala na łatwy monitoring i zarządzanie urządzeniami nawet na dużą skalę. Opta doskonale sprawdza się zarówno w budynkach komercyjnych, jak i przemysłowych, oferując łatwą kontrolę nad zużyciem energii oraz automatyzacją procesów.

Dodatkowo istnieją również rozszerzenia do Opty, które można dostosować do specyficznych potrzeb użytkownika. W zależności od wymagań dostępne są moduły z większą liczbą wyjść przekaźnikowych lub wyjść SSR, które umożliwiają szybkie przełączanie urządzeń. Również istnieje rozszerzenie z wejściami analogowymi 0–10 V, co pozwala na odczytywanie wartości z przemysłowych czujników oraz wejście dla czujnika PT100, służącego do pomiaru temperatury. Dzięki tym rozszerzeniom użytkownicy mogą elastycznie konfigurować system w oparciu o swoje indywidualne potrzeby.

Podsumowując, technologia NFC oraz sterowniki Finder Opta stanowią nowoczesne rozwiązania, które znacząco ułatwiają programowanie i monitorowanie urządzeń. NFC znajduje zastosowanie zarówno w automatyce budynkowej, jak i w przemyśle, eliminując potrzebę przewodowego programowania oraz zwiększając wygodę użytkowania. Współczesne aplikacje, takie jak Finder Toolbox, upraszczają konfigurację i dostosowanie parametrów urządzeń do indywidualnych potrzeb użytkowników. Finder Opta, dzięki zaawansowanym możliwościom programowania i komunikacji, stanowi kluczowy element w zarządzaniu energią i automatyzacji, co czyni go doskonałym rozwiązaniem dla nowoczesnych instalacji przemysłowych i budynkowych.

Lucyna Radziun

Finder Polska
tel. 61 865 94 07
www.findernet.com
