W artykule przedstawiono najważniejsze grupy produktowe dostępne w ofercie Micros – dystrybutora, który oferuje szeroki wybór przełączników i przycisków gotowych do natychmiastowej dostawy z magazynu. Opisano nie tylko zakres zastosowań, ale też warianty istotne z perspektywy inżyniera.

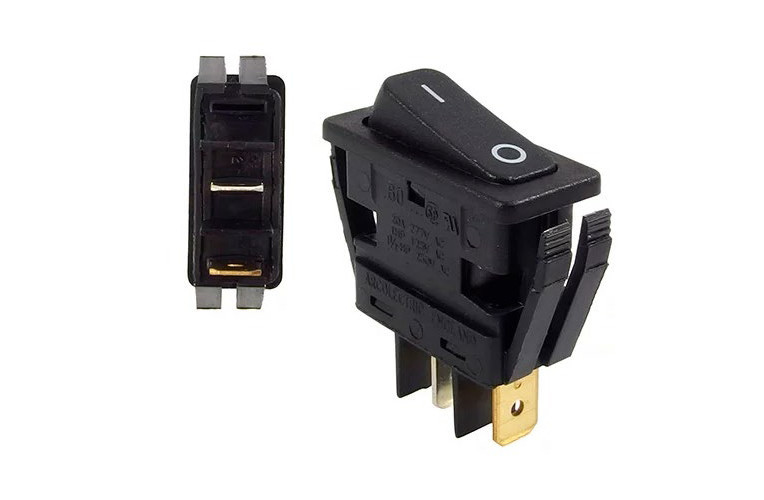

Przełączniki klawiszowe (kołyskowe)
Klawiszowe przełączniki kołyskowe to jedne z najczęściej stosowanych elementów w sprzęcie AGD, zasilaczach, panelach operatorskich czy urządzeniach warsztatowych. Charakteryzują się wygodnym i intuicyjnym sterowaniem, dużą trwałością oraz szerokim wachlarzem uszczelnień, dodatkowych osłon czy rozmaitych oznakowań. Przełączniki podświetlane znajdują zastosowanie w obwodach często obsługiwanych w ciemniejszych warunkach, a także wszędzie tam, gdzie zachodzi potrzeba intuicyjnej i jednoznacznej sygnalizacji włączenia urządzenia lub danego obwodu. Dzięki zintegrowanemu podświetleniu nie ma ponadto konieczności instalowania osobnej kontrolki neonowej lub LED, co nie tylko zmniejsza przestrzeń zajmowaną na panelu, ale także upraszcza produkcję urządzenia i obniża koszty BOM.
Micros oferuje szeroki przekrój modeli: od przełączników miniaturowych, aż po wersje pełnowymiarowe, montowane w otworach okrągłych lub prostokątnych w typowych rozmiarach. Dostępne są warianty jedno- i dwutorowe (SPST, SPDT, DPST, DPDT), w konfiguracjach ON-OFF, ON-ON oraz ON-OFF-ON. Użytkownik może wybrać obudowę czarną, białą lub kolorową, a także klawisze z podświetleniem LED w wielu barwach. W zależności od modelu dostępne są standardowe konektory 4,8×0,8 mm oraz 6,3×0,8 mm, wyprowadzenia do lutowania przewodów oraz wersje wodo- i pyłoodporne (IP68) z przewodami.
Przełączniki dźwigniowe

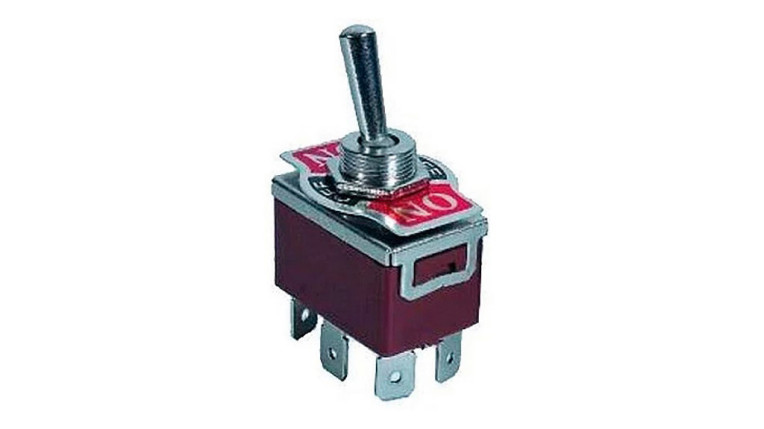

Przełączniki dźwigniowe (fot. 2) pozostają niezastąpione w urządzeniach automatyki, panelach sterowniczych, a także w instalacjach motoryzacyjnych, wojskowych i lotniczych. Modele oferowane przez Micros obejmują lekkie przełączniki miniaturowe, jak i masywne wersje metalowe do pracy w trudniejszych warunkach i z większymi obciążeniami (nawet do 16 A).
W katalogu znajdziemy różne typy dźwigni (proste, wydłużone, kuliste), a także zróżnicowane wyprowadzenia: piny THT do montażu na PCB, końcówki lutownicze do przewodów, konektory oraz złącza śrubowe. Większość oferty stanowią modele z wprowadzeniami równoległymi do głównej osi przełącznika, ale dostępne są także wersje kątowe, ułatwiające zabudowę w niewielkich przestrzeniach montażowych.
Przełączniki krańcowe

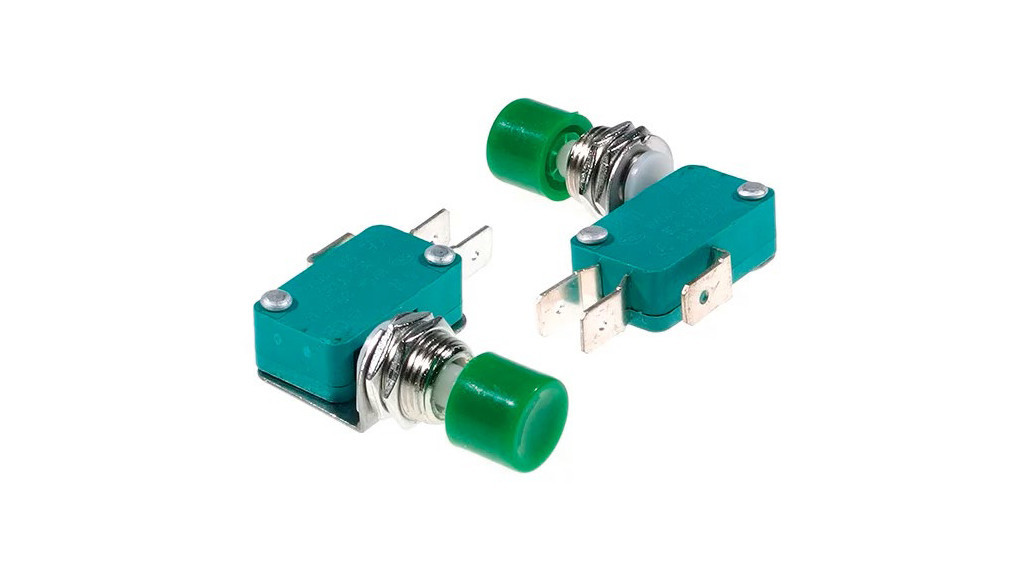

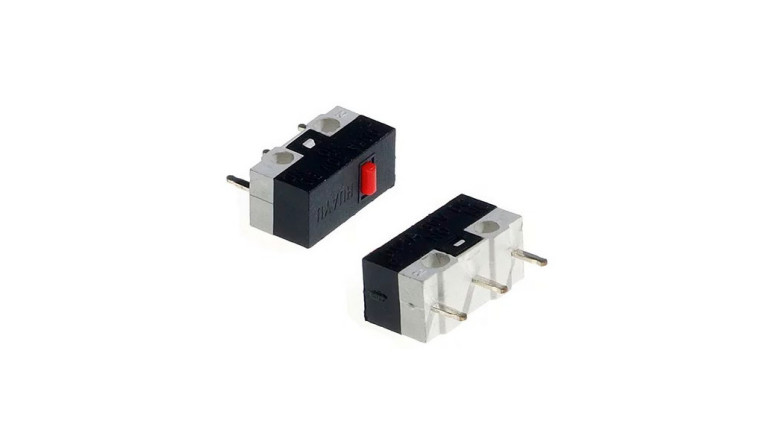

Krańcówki są jednymi z najważniejszych elementów elektromechanicznych stosowanych w systemach automatyki, robotyce, mechanizmach liniowych czy urządzeniach bezpieczeństwa. Oferowane przez Micros przełączniki krańcowe obejmują wersje miniaturowe oraz standardowe (fot. 3), ze zróżnicowanymi typami dźwigni: rolkową, sprężynową, łamaną czy długą prostą. Niektóre modele (głównie miniaturowe – fot. 4) występują także w wariantach pozbawionych dźwigni, nadających się do bezpośredniej współpracy np. z precyzyjnymi krzywkami.
Różne warianty korpusów (plastikowe, metalowe, uszczelniane) pozwalają dobrać element odpowiedni do środowiska pracy, a szeroka gama wyprowadzeń obejmuje zarówno piny THT, jak i końcówki lutownicze czy konektory. Krańcówki dostępne są w wersjach o różnych siłach aktywacji, co umożliwia precyzyjne dobranie przełącznika do charakterystyki współpracującego mechanizmu.
Przyciski sterownicze

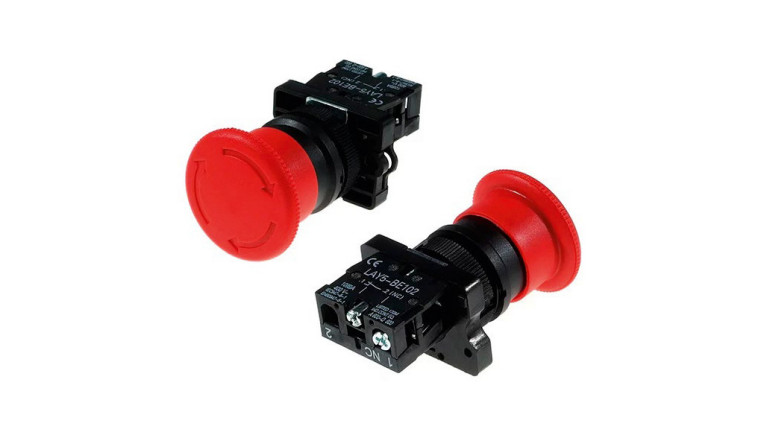

W aplikacjach przemysłowych – szczególnie w utrzymaniu ruchu – stosuje się przyciski o dużej odporności i długiej trwałości mechanicznej. Przyciski sterownicze z oferty Micros są przeznaczone do montażu panelowego (fot. 5) i dostępne w średnicach typowych dla automatyki (22 i 30 mm).
THT oraz w obudowach do elektroniki użytkowej. Konstruktorzy odnajdą tu elementy o bardzo zróżnicowanych gabarytach, kolorach i trwałości (od tysięcy do milionów cykli). W tej kategorii produktów występują wersje o niskim profilu do montażu w kompaktowych urządzeniach, modele z długim skokiem, przyciski z kołnierzami montażowymi oraz elementy oferujące podwyższoną odporność mechaniczną.
Przyciski wandaloodporne

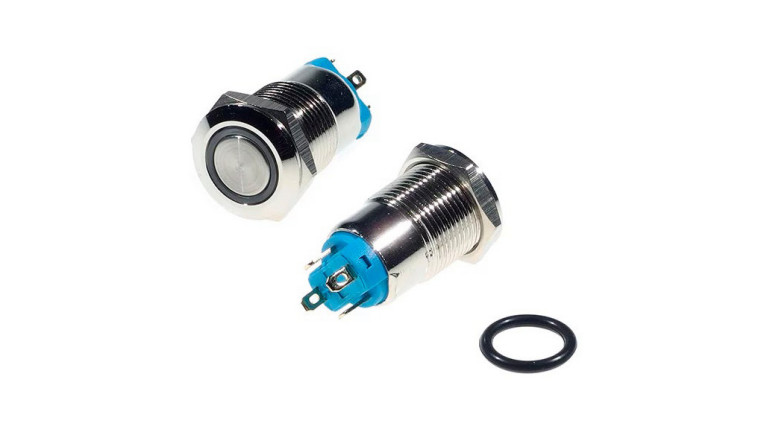

To elementy przeznaczone do wymagających aplikacji: terminali płatniczych, paneli dostępowych czy urządzeń zewnętrznych, w tym rozmaitych systemów parkingowych. Przyciski wandaloodporne dostępne w ofercie Micros wykonywane są w metalowych obudowach (zwykle ze stali nierdzewnej lub aluminium – fot. 6), często z uszczelnieniem na poziomie IP65... IP68.
Komponenty te występują w wielu średnicach (8...40 mm), z podświetleniem LED (pojedyncze kolory lub RGB, iluminacja symbolu bądź pierścienia) lub bez. Klienci mogą wybierać spośród wyprowadzeń przewodowych, pinów lutowniczych lub terminali śrubowych. Modele te charakteryzują się bardzo dużą trwałością – nawet do miliona cykli pracy.
Przełączniki samochodowe

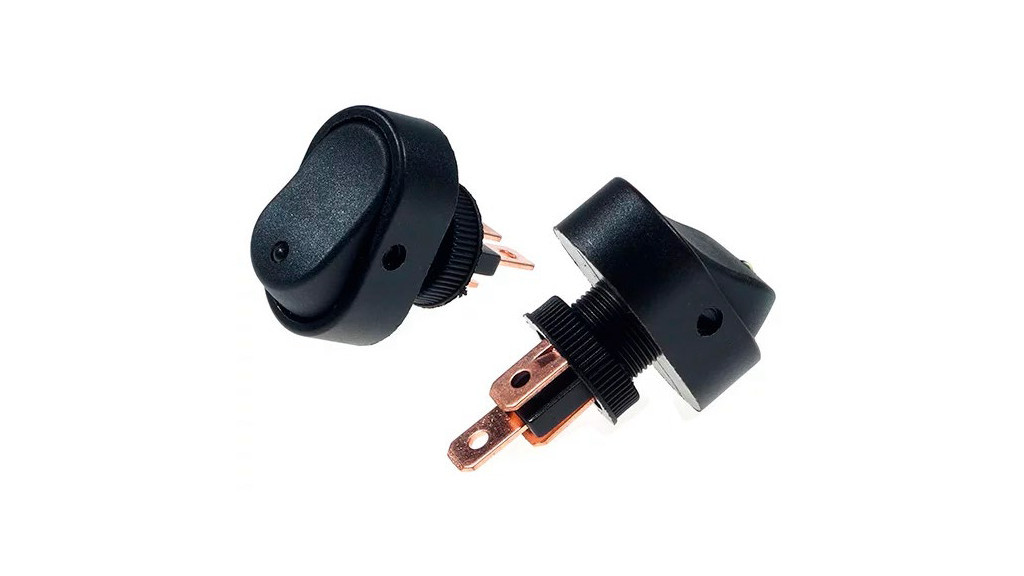

W instalacjach 12 V stosuje się elementy o zwiększonej wytrzymałości prądowej. Micros oferuje przełączniki samochodowe o obudowach pasujących do typowych paneli stosowanych w pojazdach i maszynach mobilnych. Dostępne są wersje z podświetleniem (fot. 7), w obudowach odpornych na wibracje oraz wyposażone w różne klawisze i symbole funkcji.
Modele te można wykorzystać zarówno w motoryzacji, jak i w sprzęcie warsztatowym czy w pojazdach specjalistycznych.
Tact switche i przełączniki hebelki

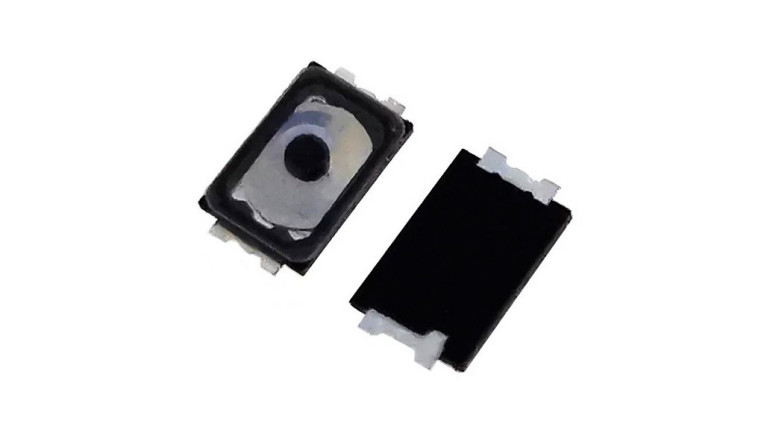

W ofercie znajdują się także komponenty typu tact switch – miniaturowe przyciski SMT/THT stosowane w urządzeniach konsumenckich, panelach sterowniczych i modułach embedded. Dostępne są liczne odmiany o różnych wymiarach i wysokości klawisza (przykład można zobaczyć na fot. 8), a także zróżnicowanej sile nacisku oraz trwałości.
Dla konstruktorów urządzeń o prostej obsłudze dostępne są także klasyczne przełączniki hebelkowe – lekkie, miniaturowe, idealne do sprzętu hobbystycznego, prototypów czy kompaktowych paneli serwisowych.
Podsumowanie
Oferta przełączników i przycisków dostępnych w firmie Micros obejmuje pełne spektrum rozwiązań – od małych tact switchy, przez przełączniki dźwigniowe i kołyskowe, po przyciski wandaloodporne o dużej szczelności. Tak szeroki wybór pozwala konstruktorom na dobór elementów nie tylko pod względem parametrów elektrycznych, lecz także ergonomii, odporności środowiskowej i kompatybilności z montażem urządzenia. Dzięki temu możliwe jest projektowanie rozwiązań trwałych, intuicyjnych i dopasowanych do wymagań współczesnej elektroniki.
