Kompatybilność elektromagnetyczna systemów zasilania w środowisku przemysłowym

Stabilna i bezawaryjna praca systemów zasilania w przemyśle wymaga podwyższonej odporności (EN 61000-6-2) oraz ograniczonej emisji zakłóceń (EN 61000-6-4). W Unii Europejskiej wprowadzenie urządzenia na rynek wymaga zgodności z Dyrektywą EMC 2014/30/UE. Producent musi udokumentować wyniki badań EMC i wystawić deklarację zgodności CE. Wiele prototypów nie spełnia tych wymagań przy pierwszych testach i wymaga korekt.

Dodaj do ulubionych źródeł w Google
Posłuchaj
00:00

Badania przedcertyfikacyjne (pre-compliance)

Wysyłanie niezweryfikowanego prototypu do laboratorium akredytowanego często skutkuje koniecznością powtarzania testów, co drastycznie zwiększa koszty R& D i opóźnia wdrożenie. Alternatywą są wstępne testy pre-compliance we własnym lub niezależnym laboratorium. Zapewniają one szybkie zlokalizowanie źródła zakłóceń, co pozwala zoptymalizować filtry, poprawić ekranowanie oraz zweryfikować integralność ścieżek sygnałowych. W efekcie produkt trafia do jednostki certyfikującej na dojrzalszym etapie, co zwiększa szansę na zaliczenie testów EMC za pierwszym razem.

Możliwości laboratorium Merawex

Merawex opracował kompleksową metodologię inżynieryjnego wsparcia klientów realizujących projekty elektroniki przemysłowej wdrażając pięcioetapowy proces optymalizacji zgodności EMC: od analizy norm i specyfikacji środowiska, przez planowanie i wykonanie testów, po wsparcie w modyfikacjach konstrukcji i przygotowanie dokumentacji. Zakres badań obejmuje trzy kluczowe obszary:

Badania emisji

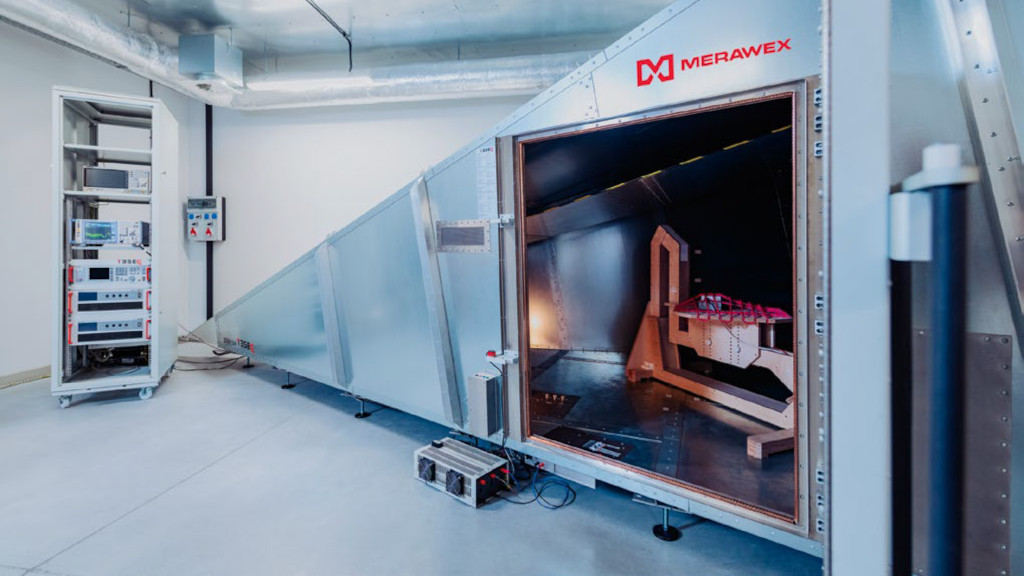

Pomiary zaburzeń przewodzonych i promieniowanych są realizowane za pomocą odbiornika EMI z pasmem do 3,6 GHz. Testy emisji promieniowanej odbywają się w komorze bezodbiciowej GTEM (1500) dla obiektów o wymiarach do 0,5 × 0,5 × 0,5 m. W laboratorium można także zmierzyć harmoniczne prądu (dla odbiorników do 16 A) oraz wahania napięcia i migotanie światła. Badania te prowadzi się m.in. w odniesieniu do norm:

  • PN-EN IEC 61000-6-3 – środowisko mieszkalne, handlowe i lekko uprzemysłowione,
  • PN-EN IEC 61000-6-4 – środowisko przemysłowe,
  • PN-EN 55032 / CISPR 32 – urządzenia multimedialne, • PN-EN 55011 / CISPR 11 – urządzenia przemysłowe, naukowe, medyczne i w.cz.

Zakres ten jest kluczowy dla producentów elektroniki przemysłowej, automatyki, IoT, zasilaczy, przetwornic, AGD, oświetlenia, aparatury medycznej i pomiarowej oraz urządzeń zasilanych z sieci niskiego napięcia.

Badania odporności

Weryfikują prawidłowe działanie wyrobu w warunkach rzeczywistych zakłóceń, ograniczając ryzyko awarii i obejmują pełen zestaw testów:

  • ESD (EN 61000-4-2): wyładowania elektrostatyczne do 15 kV,
  • EFT/Burst (EN 61000-4-4): szybkie stany przejściowe do 5,5 kV,
  • przepięcia (EN 61000-4-5): udary do 7 kV,
  • zaburzenia przewodzone (EN 61000-4-6): indukowane przez pola radiowe (do 10 V, pasmo 150 kHz–230 MHz),
  • pole elektromagnetyczne (EN 61000-4-20): odporność na pole promieniowane 80 MHz – 2.7 GHz, 10 V/m,
  • zasilanie (EN 61000-4-11): zapady, krótkotrwałe zaniki i wahania napięcia,
  • inne narażenia: tłumione przebiegi sinusoidalne (EN 61000-4-12), pole magnetyczne o częstotliwości sieciowej (61000-4-8) oraz impulsowe pole magnetyczne (61000-4-9).

Izolacja i bezpieczeństwo

Uzupełnieniem badań EMC są testy bezpieczeństwa produktu: badanie wytrzymałości dielektrycznej izolacji wysokim napięciem (DC lub AC) oraz pomiar rezystancji połączeń ochronnych.

Wdrożenia i produkcja kontraktowa

Skuteczność powyższej metodologii potwierdzają konstrukcje zasilaczy produkcji Merawex pracujące w wymagających aplikacjach przemysłowych, energetycznych i systemach bezpieczeństwa pożarowego. Firma oferuje wsparcie na każdym etapie – od koncepcji i testów pre-compliance, aż po produkcję kontraktową zgodnie ze standardem IPC- A-610. Partnerstwo to minimalizuje ryzyko niezgodności w trakcie certyfikacji, optymalizuje koszty rozwoju i przyspiesza czas wprowadzenia produktu na rynek.

Zakres badań realizowanych w laboratorium MERAWEX jest stale poszerzany. Szczegółowe informacje dostępne są po kontakcie z firmą.

MERAWEX sp. z o.o.
