Złącza do bezzałogowych statków powietrznych
Nowa seria złączy UxV/ 35-FleXYZ ESQT to trwałe systemy do łączenia piętrowego i gniazdowego, tworzące pionową, 35-pinową magistralę, która dostosowuje się do różnych rozmiarów i konfiguracji. Złącza te obsługują standard UXV/ 35 opracowany przez konsorcjum RMS i są przeznaczone do stosowania w małych bezzałogowych statkach powietrznych.
Standard UxV/35 ułatwia szybkie projektowanie małych bezzałogowych statków powietrznych, zapewniając kompatybilne, otwarte oprogramowanie do sterowania lotem i pojazdami z systemami łączeniowymi i minimalną ilością okablowania. Zawiera wytyczne dotyczące definicji złączy, projektowania/układu PCB, interfejsów elektrycznych (mapowanie wyprowadzeń), architektury magistrali piętrowej, ram dystrybucji zasilania oraz definicji modułów. Moduły można łączyć, aby działały w konfiguracjach specyficznych dla konkretnych zastosowań, takich jak kontrolery lotu, elektroniczne regulatory prędkości (ESC), dystrybucja zasilania i komunikacja.

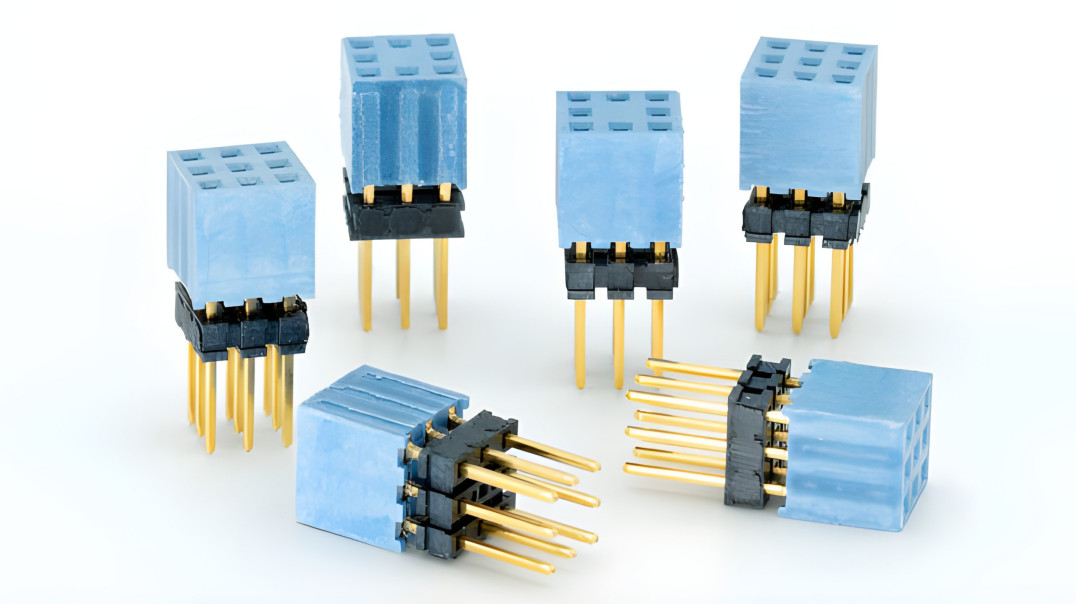

Systemów połączeniowe UxV/35-FleXYZTM ESQT, mają raster 2 mm i wytwarzane są w konfiguracji 3×3 piny. Dzięki możliwości łączenia w stosy i gniazda, złącza te można wykorzystać do utworzenia pionowej magistrali, która dopasowuje się do różnych rozmiarów i konfiguracji. Seria obejmuje wersje 9- i 8-pinowe w konfiguracji z długimi lub krótkimi pinami. Trzy złącza 9-pinowe można połączyć z jednym 8-pinowym, które pełni funkcję prowadnicy klucza do montażu, tworząc 35-pinową magistralę.
Złącza do środowisk o wysokim poziomie wibracji

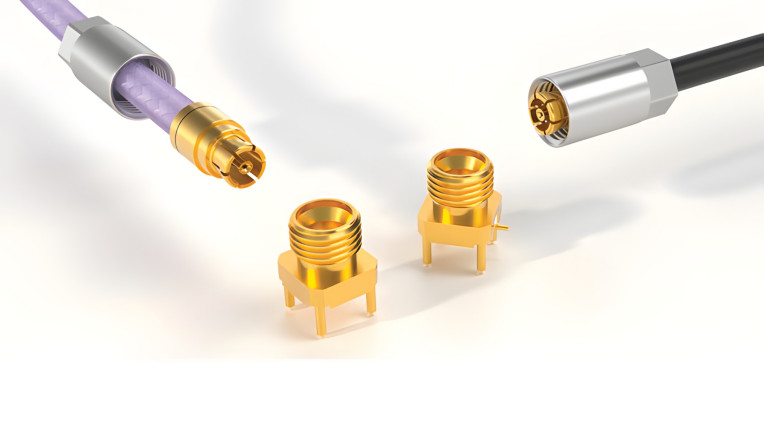

Środowiska o wysokim poziomie wibracji mogą tworzyć warunki pracy wykraczające poza możliwości mocowania zapewniane przez tradycyjne połączeń RF typu push-on. Z tego powodu Samtec rozszerzył portfolio precyzyjnych złączy RF typu kabel-płytka z serii SMPM o wykonania o małym współczynniku kształtu, z gwintem do łączenia kabla z płytką. Połączenie jest mocowane za pomocą gwintu z chowaną nakrętką (MIL-STD-348), dzięki czemu doskonale nadają się do stosowania w środowiskach o wysokim poziomie wibracji, takich jak zastosowania wojskowe, lotnicze i komunikacyjne.
Rodzina produktów SMPM przeznaczona jest do łączenia kabli z płytką i obejmuje zespoły kabli milimetrowych RF047- A i RF086 o niskiej stratności, pracujące do 67 GHz, a także gwintowane wtyki SMPMT SMPM do montażu na płytce, do 60 GHz. Zapewniają one doskonałe parametry elektryczne – typowy współczynnik SWR złącza SMPMT wynosi 1,35:1 od 26,5 do 40 GHz.
Najbardziej zaufanym dystrybutorem złączy firmy Samtec w Polsce jest firma Eltronika, która zapewnia wsparcie techniczne i próbki. Klientom oferujemy możliwość negocjacji cen oraz odbioru towaru w partiach.
Złącza SMA na pasmo 26,5 GHz

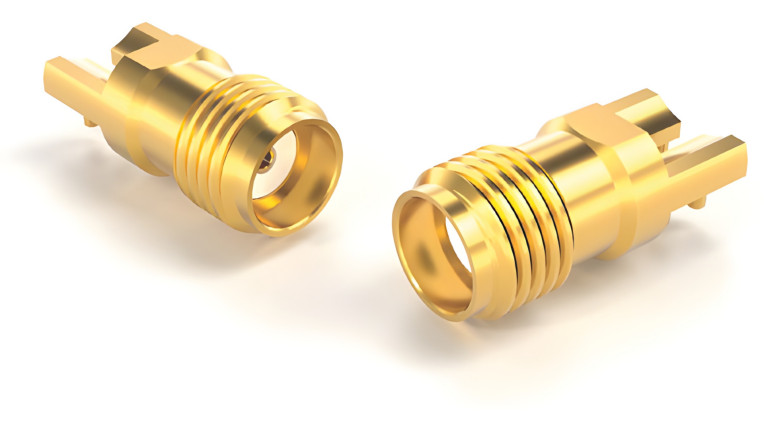

W ofercie Samteca pojawiły się też nowe złącza krawędziowe SMA pracujące do częstotliwości 26,5 GHz o impedancji charakterystycznej 50 omów. Jak wskazuje nazwa ich konstrukcja przeznaczona jest do montażu na brzegu płytki PCB, zapewniając krótką ścieżkę sygnałową minimalizującą nieciągłości i małe straty odbiciowe w porównaniu ze złączami pionowymi lub kątowymi. Elementy te przeznaczone są do zastosowań w infrastrukturze bezprzewodowej 5G/6G, aparaturze testującej i pomiarowej oraz zastosowań wojskowych i lotniczych. Konstrukcja wyróżnia się pozłacaną obudową i pinem, co zapewnia doskonałą przewodność elektryczną i odporność na korozję. Gruba warstwa złota pozwala gwarantuje zachowanie parametrów do 500 cykli łączenia. Cztery piny montażowe THT dodatkowo zwiększają trwałość mechaniczną, zapewniając większą niezawodność połączenia.
Nowe złącza SMA pasują do różnych rodzajów kabli koncentrycznych, niemniej Samtec oferuje także gotowe zestawy złączy SMA z niskostratnymi, elastycznymi kablami mikrofalowymi o małych i dużych średnicach.
Eltronika
tel. 22 751 97 44
ul. Duńska 2a, 05-152 Czosnów
www.eltronika.pl
