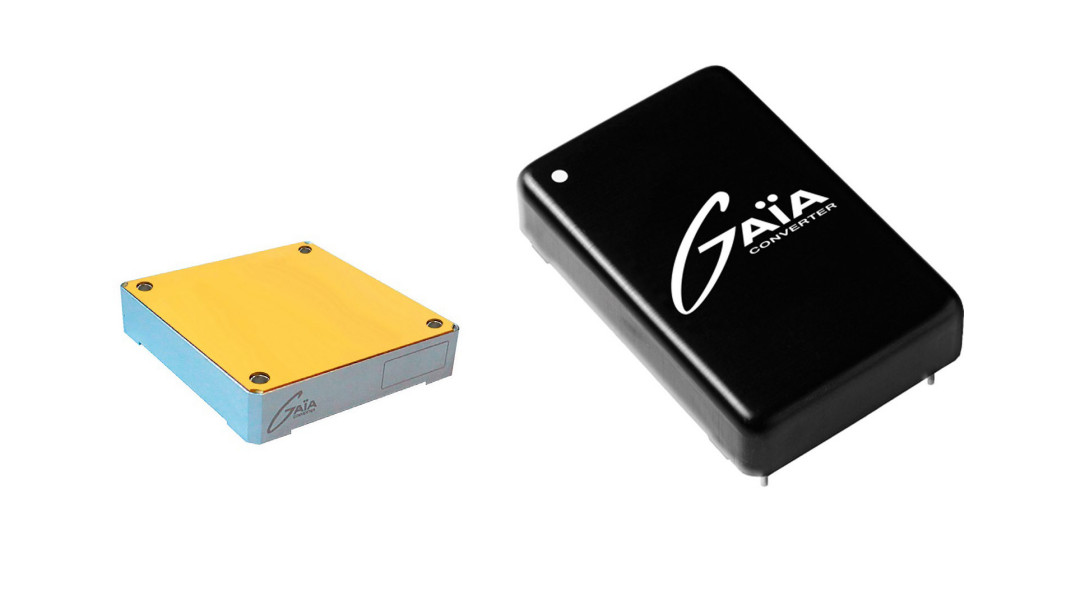

Zaawansowane konwertery zasilające z opcją pracy równoległej

W takim kontekście, firma GAIA Converter, światowy lider w dziedzinie rozwiązań do konwersji energii o wysokiej niezawodności, wprowadza na rynek opcję pracy równoległej do serii konwerterów DC- DC MGDM500 (o mocy 500 watów). Dzięki możliwości spięcia wielu jednostek równolegle, możliwe staje się elastyczne skalowanie architektury zasilania poprzez dodanie dodatkowych zasilaczy, gdy zapotrzebowanie na moc z czasem rośnie. Użyte rozwiązanie pozwala na uzyskanie mocy rzędu 3 kW przy zachowaniu wysokiej sprawności i niezawodności.

Nowa funkcja pracy równoległej, oparta na metodzie regulacji typu "droop" (spadek napięcia pod obciążeniem do 5%), umożliwia płynny podział obciążenia między modułami przy minimalnym wykorzystaniu zewnętrznych komponentów – wystarczy jeden rezystor pomiarowy małej mocy – co upraszcza integrację systemu i obniża koszty dodatkowych elementów – rys. 1.

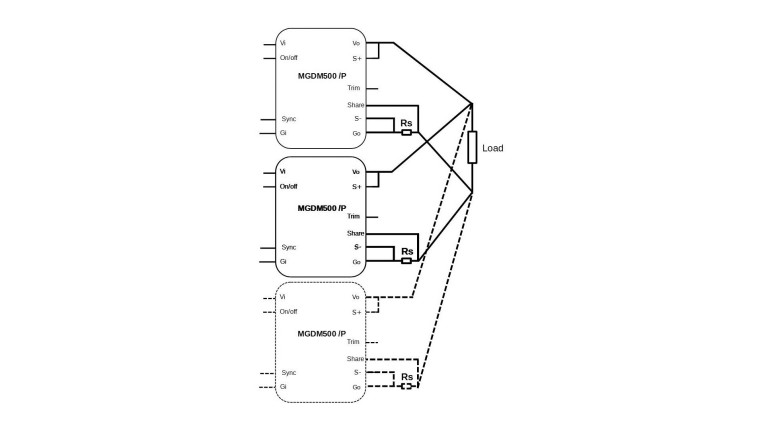

Rys. 1. System redundatny zasilania z konwerterami pracującymi równolegle

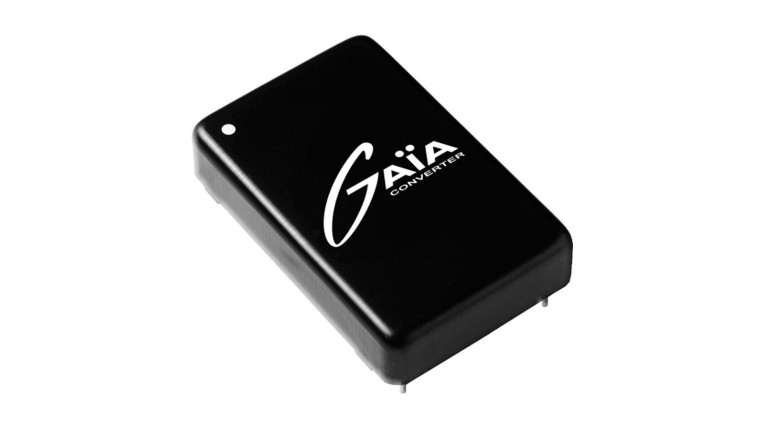

W ramach serii z opcją pracy równoległej dostępne są izolowane konwertery jednowyjściowe o napięciu wyjściowym 12, 15, 24 i 28 VDC (MGDS-500-H-J, MGDS-500-O-J, MGDS-500-O-P). Możliwe jest połączenie 6 jednostek równolegle, tj. maksymalna moc sięga 3 kW. Dostępne funkcje: trim, sense+, sync oraz on/off, zapewniają kompatybilność z istniejącymi projektami i urządzeniami. Przetwornice MGDM-500 są szczególnie polecane do wymagających zastosowań – spełniają wymagania aplikacji sektora wojskowego i lotniczego. Zamknięto je w metalowej obudowie typu "half-brick" w pełni zalanej, przystosowanej do pracy w zakresie temperatur od –40 do 105°C (lub od –55 do 105°C w wersji z opcją T). Ich zakres napięć wejściowych: 9–36 VDC/ 16–80 VDC, sprawność do 91%, a izolacja wejście wyjście wytrzymuje napięcie probiercze 1500 VDC.

Moduły wejściowe i kondycjonery zapewniające zgodność z normami

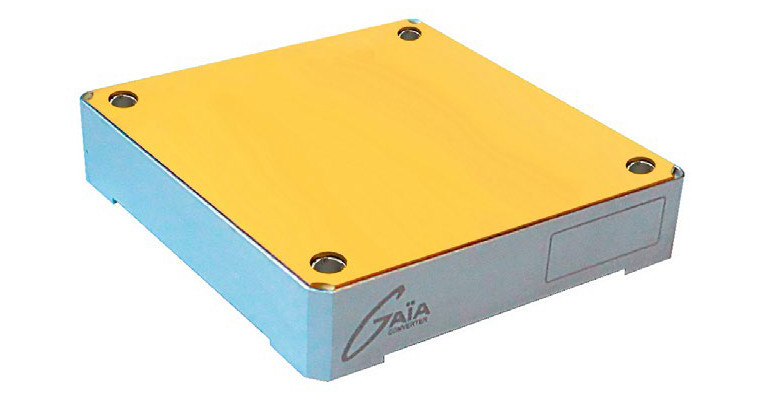

W ofercie firmy warto zwrócić uwagę na pomocnicze moduły wejściowe (front-end), które włącza się pomiędzy źródło energii (sieć pokładową) a konwerter po to, aby poprawić jakość napięcia, zapewnić większą niezawodność i zgodność z normami wojskowymi i lotniczymi.

Spełnienie wymagań norm Mil-Std-461, 1275, 704, DO-160, VG96916-5 i innych jest łatwiejsze dzięki funkcjom filtrowania EMI, ochrony przed odwrotną polaryzacją, tłumienia stanów przejściowych oraz podtrzymania zasilania (hold-up). Funkcje te są dostępne w postaci pojedynczych, kompaktowych modułów lub zintegrowanych układów kondycjonowania szyny zasilającej, przystosowanych do pracy w trudnych warunkach środowiskowych i szerokim zakresie temperatur. Filtry EMI zapewniają zgodność z normami Mil-Std-461 lub DO-160, mają bardzo kompaktowe wymiary i zapewniają niskie straty energii dla prądu wejściowego o natężeniu do 35 A. Z kolei moduły podtrzymania zasilania serii HUGD firmy GAIA pozwalają zminimalizować rozmiar systemu i zoptymalizować sterowanie kondensatorami, zapewniając zgodność z wymogami norm DO-160 lub Mil-Std-704 w zakresie odporności na przerwy w zasilaniu na szynie wejściowej (o czasie trwania do 50 lub 200 ms i mocy do 300 W).
