Zasilacze impulsowe i przetwornice DC/DC oraz DC/AC o mocy od 10 W do 1 kW – parametry, zastosowania i kryteria doboru

Zasilacze impulsowe – zasada działania i charakterystyka

Zasilacze impulsowe (SMPS, Switched-Mode Power Supply) przetwarzają energię za pomocą elementów półprzewodnikowych pracujących w trybie przełączania, a nie w obszarze liniowym. Tranzystory mocy – najczęściej MOSFET, w konstrukcjach o wyższej mocy i napięciu coraz częściej GaN lub SiC – są cyklicznie włączane i wyłączane, a energia jest magazynowana i przekazywana przez dławiki, transformatory i kondensatory. Dzięki temu straty w elementach przełączających są wielokrotnie mniejsze niż w stabilizatorach liniowych, co pozwala uzyskać sprawność rzędu 85–95% w zasilaczach AC/DC i nawet powyżej 95% w przetwornicach DC/DC.

Napięcie wyjściowe jest regulowane najczęściej przez zmianę współczynnika wypełnienia impulsów sterujących (PWM) przy stałej częstotliwości. W części konstrukcji stosuje się regulację częstotliwości (np. w układach rezonansowych LLC) lub sterowanie ze zmienną częstotliwością i stałym czasem załączenia (PFM, COT), korzystne przy małych obciążeniach.

Typowe częstotliwości przełączania mieszczą się w zakresie od kilkudziesięciu kHz do kilku MHz. Wyższa częstotliwość pozwala zmniejszyć elementy magnetyczne i filtrujące, ale zwiększa straty przełączania oraz utrudnia spełnienie wymagań EMC. Dobór częstotliwości jest więc zawsze kompromisem między sprawnością, gęstością mocy a kosztem filtracji.

Do zalet technologii impulsowej należą wysoka sprawność, duża gęstość mocy i elastyczność konwersji napięcia (obniżanie, podwyższanie, odwracanie polaryzacji, separacja galwaniczna). Ceną za to jest generowanie zaburzeń elektromagnetycznych – zarówno przewodzonych, jak i promieniowanych – oraz obecność tętnień i szpilek napięcia na wyjściu, które w zastosowaniach pomiarowych i audio mogą wymagać dodatkowej filtracji lub dodatkowego stabilizatora liniowego (post-regulatora LDO).

Zasilacze AC/DC – od sieci do napięcia stałego

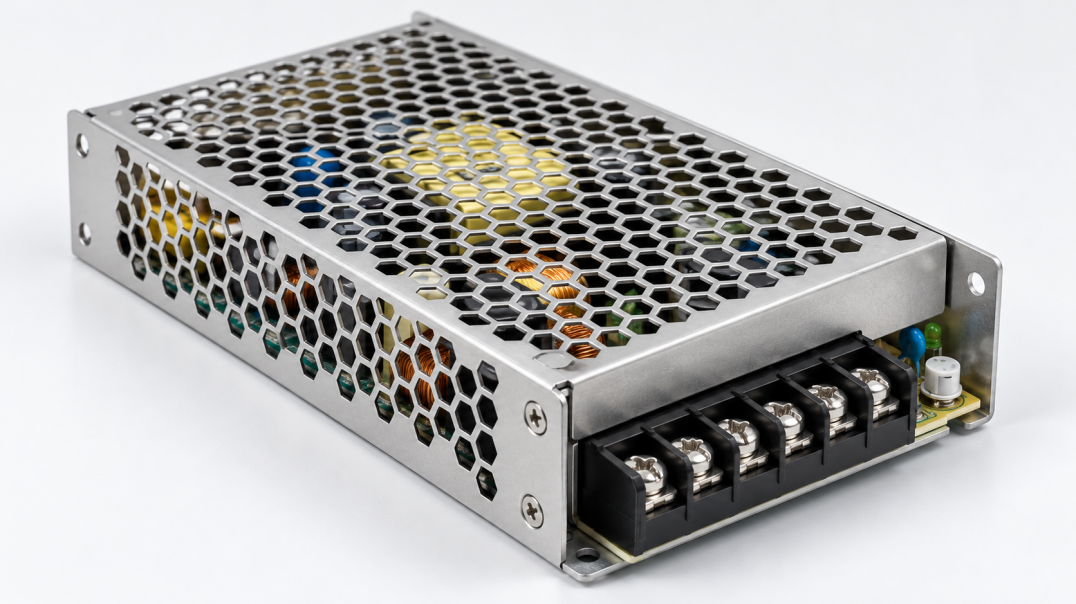

Zasilacze AC/DC przekształcają napięcie sieciowe w stabilizowane napięcie stałe, najczęściej 5, 12, 24 lub 48 V. W przemyśle dominuje 24 V DC – standardowe napięcie zasilania sterowników, czujników, modułów I/O i aparatury pomiarowej. Zasilacze w zakresie 10 W–1 kW występują w postaci modułów do montażu na płytce drukowanej (PCB), modułów otwartych (open frame), jednostek w obudowie oraz zasilaczy na szynę DIN.

Typowa struktura obejmuje filtr wejściowy EMI, prostownik, obwód pośredni DC z kondensatorem magazynującym, stopień przetwarzania impulsowego z transformatorem wysokiej częstotliwości zapewniającym separację galwaniczną oraz pętlę sprzężenia zwrotnego, zwykle przez transoptor. W zakresie do ok. 100–150 W dominuje topologia flyback, między 100 W a kilkaset W – forward i półmostek, a powyżej ok. 300 W – układy rezonansowe LLC i pełnomostkowe, oferujące najwyższą sprawność.

Zasilacze o mocy powyżej 75 W przeznaczone na rynek europejski muszą ograniczać zawartość harmonicznych prądu wejściowego zgodnie z normą EN 61000-3-2, co w praktyce wymaga aktywnego układu korekcji współczynnika mocy (PFC). Aktywne PFC podnosi współczynnik mocy do 0,95–0,99, pozwala na pracę w szerokim zakresie napięć wejściowych (zwykle 85–264 V AC) i zmniejsza prąd pobierany z sieci przy tej samej mocy wyjściowej.

Parametry istotne przy doborze zasilacza AC/DC, często pomijane w skrótowych kartach katalogowych: czas podtrzymania (hold-up time, zwykle 10–20 ms przy 230 V AC), prąd rozruchowy (inrush current), który decyduje o doborze zabezpieczeń nadprądowych i liczbie zasilaczy na jednym obwodzie, a także klasa ochronności (I lub II) i kategoria przepięciowa. W aplikacjach przemysłowych warto również zwrócić uwagę na funkcję power boost (krótkotrwałe przeciążenie 120–150% na czas rozruchu silników i ładowania pojemności) oraz na możliwość pracy równoległej z podziałem obciążenia lub w układzie redundantnym.

Przetwornice DC/DC – stabilizacja i konwersja napięcia

Przetwornice DC/DC zmieniają wartość napięcia stałego bez pośredniego przekształcania go w napięcie przemienne o częstotliwości sieciowej. Stosuje się je wszędzie tam, gdzie napięcie źródła różni się od napięcia wymaganego przez odbiornik: w systemach bateryjnych i pojazdowych (12/24/48 V), w telekomunikacji (−48 V), w rozproszonych architekturach zasilania (distributed power architecture) oraz w układach wymagających separacji galwanicznej między sekcjami urządzenia.

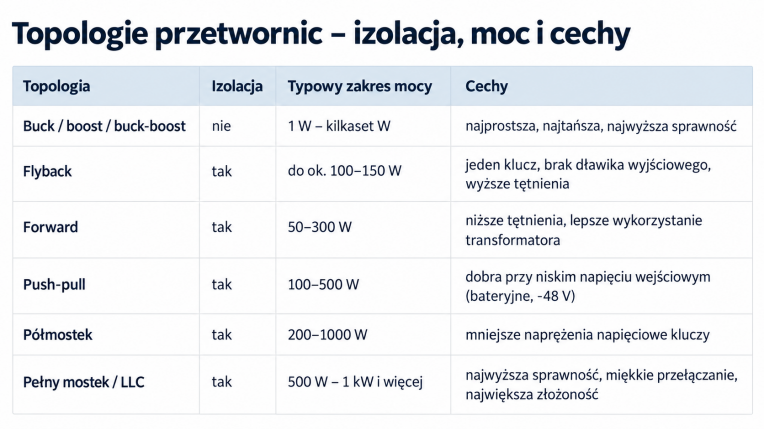

Przetwornice nieizolowane wykorzystują trzy podstawowe topologie: obniżającą (buck), podwyższającą (boost) i buck-boost, pracującą przy napięciu wejściowym zarówno wyższym, jak i niższym od wyjściowego. Są tańsze, mniejsze i sprawniejsze od izolowanych, ale wymagają wspólnej masy po obu stronach. W przetwornicach izolowanych energia przekazywana jest przez transformator, co zapewnia separację obwodów – kluczową dla bezpieczeństwa elektrycznego, przerwania pętli masy i pracy z czujnikami na różnych potencjałach. Typowe napięcia izolacji to 1,5 kV, 3 kV i 4 kV DC (izolacja funkcjonalna, podstawowa lub wzmocniona).

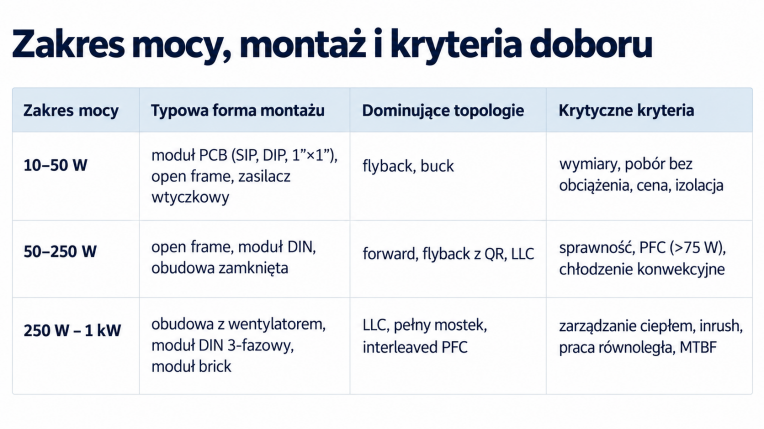

Zakresy mocy są orientacyjne i zachodzą na siebie – nie ma topologii optymalnej dla całego zakresu 10 W–1 kW. Przy wyborze konkretnego modułu liczy się dokładność stabilizacji (typowo ±1–3%), poziom tętnień i szumów (zwykle 50–150 mV p-p dla modułów standardowych, znacznie mniej dla wersji pomiarowych), odpowiedź na skok obciążenia (load transient response) oraz zakres napięcia wejściowego – moduły 2:1 (np. 18–36 V) i 4:1 (np. 9–36 V) pozwalają uprościć logistykę i obsłużyć kilka standardów zasilania jednym komponentem. W układach z mikroprocesorami, FPGA i przetwornikami A/C szczególne znaczenie ma sekwencjonowanie napięć oraz zachowanie przy starcie i wyłączeniu (soft-start, monotoniczny narost napięcia).

Przetwornice DC/AC – konwersja napięcia stałego na przemienne

Przetwornice DC/AC (inwertery, falowniki) przekształcają energię ze źródła napięcia stałego – akumulatora, magazynu energii, obwodu pośredniego DC – w napięcie przemienne, zwykle 230 V / 50 Hz. W zakresie 10 W–1 kW stosuje się je w systemach zasilania awaryjnego UPS, w pojazdach i maszynach mobilnych, w instalacjach off-grid oraz do zasilania odbiorników sieciowych z instalacji 12, 24 lub 48 V DC.

Podstawowym blokiem jest mostek tranzystorowy typu H, którego odpowiednie sterowanie pozwala zmieniać polaryzację napięcia wyjściowego. Przebieg sinusoidalny uzyskuje się przez modulację szerokości impulsów (SPWM) z częstotliwością nośną rzędu 10–50 kHz i filtr wyjściowy LC. W rozwiązaniach zasilanych z niskiego napięcia (12–48 V) konieczny jest dodatkowy stopień DC/DC podwyższający napięcie do obwodu pośredniego ok. 350–400 V, zwykle z transformatorem wysokiej częstotliwości zapewniającym separację.

Kluczowy dla odbiornika jest kształt napięcia wyjściowego. Przetwornice z przebiegiem schodkowym (tzw. modyfikowana sinusoida) są tańsze i prostsze, ale nie nadają się do zasilania silników indukcyjnych, zasilaczy z PFC, elektroniki pomiarowej i urządzeń z transformatorami sieciowymi – powodują nagrzewanie, hałas, a czasem uszkodzenia. W aplikacjach profesjonalnych standardem są przetwornice z czystą sinusoidą o współczynniku zniekształceń THD poniżej 3–5% przy obciążeniu liniowym.

Przy doborze należy odróżniać moc czynną (W) od mocy pozornej (VA) – producenci chętnie podają tę drugą, a dla odbiorników o niskim współczynniku mocy (zasilacze bez PFC, silniki) rzeczywista obciążalność jest wyraźnie niższa. Istotne są także: moc ciągła w funkcji temperatury otoczenia, zdolność do przeciążenia (np. 150–200% przez kilka sekund na rozruch silnika lub ładowanie kondensatorów wejściowych zasilaczy), stabilność częstotliwości, pobór mocy bez obciążenia oraz sprawność w całym zakresie – dla inwerterów o mocy do 1 kW typowo 85–92%.

Moc od 10 W do 1 kW – różne wymagania konstrukcyjne

Zakres 10 W–1 kW obejmuje urządzenia o skrajnie różnych wymaganiach dotyczących wymiarów, chłodzenia i formy montażu. Moc znamionowa nie wyznacza ani topologii, ani przydatności modułu do konkretnej aplikacji.

W dolnej części zakresu kluczowe są wymiary, integracja z płytką drukowaną i pobór mocy w stanie bez obciążenia – dla zasilaczy zewnętrznych limitowany przez przepisy ekoprojektu (rozporządzenie UE 2019/1782) do poziomu 0,1–0,3 W. Wraz ze wzrostem mocy na pierwszy plan wysuwają się odprowadzanie ciepła, obciążalność prądowa elementów i straty w półprzewodnikach oraz elementach magnetycznych.

Moc nominalna z karty katalogowej jest niemal zawsze podawana dla określonej temperatury otoczenia (zwykle 40–50°C) i określonego sposobu montażu. Powyżej tej temperatury producent stosuje derating – liniowe obniżanie dopuszczalnej mocy, typowo o 2–2,5% na każdy stopień, aż do temperatury maksymalnej (60–70°C). W zamkniętej szafie sterowniczej lub obudowie urządzenia temperatura wewnętrzna bywa o 15–25°C wyższa od temperatury pomieszczenia, co może oznaczać, że zasilacz „500 W” ma do dyspozycji realnie 350–400 W. Krzywa deratingu, a nie wartość nominalna, powinna być podstawą doboru.

Sprawność i zarządzanie ciepłem

Sprawność to stosunek mocy oddawanej do odbiornika do mocy pobieranej ze źródła. Różnica zamienia się w ciepło, które trzeba odprowadzić. Zasilacz 500 W o sprawności 90% wydziela 55 W strat, a o sprawności 94% – 32 W. Ta różnica decyduje o tym, czy wystarczy chłodzenie konwekcyjne, czy konieczny jest wentylator, oraz o temperaturze kondensatorów elektrolitycznych, która w praktyce wyznacza żywotność zasilacza (reguła: każde 10°C mniej podwaja trwałość).

Sprawność należy porównywać w funkcji obciążenia, a nie w jednym punkcie. Producenci podają wartość szczytową, zwykle przy 50–80% obciążenia; przy 10–20% obciążenia sprawność może spaść o 10–15 punktów procentowych. Ma to znaczenie w urządzeniach pracujących większość czasu w stanie czuwania lub przy niewielkim obciążeniu – tam liczy się sprawność przy małej mocy i pobór bez obciążenia. Dla zasilaczy zewnętrznych punktem odniesienia są poziomy efektywności (Level VI, CoC Tier 2).

Sposoby chłodzenia w omawianym zakresie mocy:

• konwekcja naturalna – moduły PCB i open frame do ok. 150–250 W; wymaga zachowania wolnej przestrzeni i orientacji montażu zgodnej z zaleceniami producenta;
• chłodzenie wymuszone – powyżej ok. 250–300 W w obudowach zamkniętych; wentylator jest elementem o ograniczonej trwałości i źródłem hałasu, co trzeba uwzględnić w planie serwisowym;
• przewodzenie do płyty bazowej (baseplate / cold plate) – moduły brick i zasilacze do aplikacji mobilnych i wojskowych; pozwala na pracę w szczelnych obudowach;
• chłodzenie przez obudowę DIN – zasilacze na szynę, które odprowadzają ciepło przez metalową obudowę i wymagają zachowania odstępów bocznych i pionowych podanych w karcie.

Przy projektowaniu obudowy urządzenia warto zweryfikować temperaturę newralgicznych elementów (kondensatory, transformator, radiator) pomiarem w docelowych warunkach, a nie opierać się wyłącznie na deklaracjach katalogowych uzyskanych na otwartym stole laboratoryjnym.

Zakłócenia, zabezpieczenia i niezawodność

Szybkozmienne prądy i napięcia w obwodach przełączających są źródłem zaburzeń przewodzonych (150 kHz–30 MHz) i promieniowanych (30 MHz–1 GHz). Zasilacze AC/DC w obudowie zwykle spełniają wymagania emisji EN 55032/EN 55011 klasy B (lub A dla środowiska przemysłowego) samodzielnie. Moduły open frame i przetwornice DC/DC na płytkę często wymagają zewnętrznego filtra wejściowego, a deklarowana zgodność z klasą B obowiązuje tylko przy układzie filtra podanym w nocie aplikacyjnej. Projekt płytki ma tu decydujące znaczenie: minimalna powierzchnia pętli prądów przełączanych, ciągła płaszczyzna masy, krótkie ścieżki do kondensatorów wejściowych i właściwe rozmieszczenie filtra względem modułu.

Na wyjściu, oprócz tętnień o częstotliwości przełączania, występują szpilki (spikes) o czasie narastania rzędu nanosekund. Producenci podają poziom tętnień i szumów dla określonego pasma pomiarowego (zwykle 20 MHz) i określonego kondensatora na wyjściu – porównując moduły, trzeba sprawdzać warunki pomiaru, nie tylko liczbę. Odporność na zaburzenia (EN 61000-4-x: ESD, EFT/burst, surge, zapady napięcia) jest równie ważna jak emisja, zwłaszcza w środowisku przemysłowym z napędami i stycznikami.

Standardowy zestaw zabezpieczeń obejmuje ochronę przeciwzwarciową (SCP), nadprądową (OCP), nadnapięciową (OVP) i termiczną (OTP). Liczy się nie tylko ich obecność, ale sposób działania: czy po zwarciu zasilacz przechodzi w tryb hiccup (cykliczne próby ponownego uruchomienia), czy w ograniczanie prądu z charakterystyką typu „foldback”, oraz czy powrót do pracy jest automatyczny, czy wymaga wyłączenia zasilania. W systemach z silnikami i dużymi pojemnościami tryb hiccup może uniemożliwić rozruch; w aparaturze pomiarowej automatyczny restart bywa niepożądany.

Bezpieczeństwo elektryczne określają normy właściwe dla aplikacji: EN 62368-1 dla urządzeń ICT i audio-wideo, EN 61010-1 dla aparatury pomiarowej i laboratoryjnej, EN 60601-1 dla aparatury medycznej (z wymaganiami 2×MOPP i prądem upływu rzędu mikroamperów), EN 61558 i EN 60204-1 dla maszyn i urządzeń przemysłowych. Parametry izolacji – napięcie probiercze, odstępy izolacyjne (clearance/creepage), klasa izolacji – muszą odpowiadać kategorii przepięciowej i stopniowi zanieczyszczenia w miejscu instalacji. Dla aplikacji ciągłych warto sięgnąć po deklarowane MTBF (wg MIL-HDBK-217 lub Telcordia SR-332) i, co ważniejsze, deklarowany czas życia kondensatorów elektrolitycznych w danej temperaturze.

Kryteria doboru układu zasilania

Dobór zasilacza lub przetwornicy zaczyna się od opisania źródła i odbiornika, a nie od przeglądania katalogu. Poniższa lista porządkuje kolejne etapy.

1. Źródło energii – rodzaj (AC jedno- czy trójfazowe, DC bateryjne, obwód pośredni), zakres napięcia z uwzględnieniem zapadów i przepięć, dostępna moc i ograniczenia prądu rozruchowego.
2. Odbiornik – napięcia wyjściowe (jedno czy kilka), prąd ciągły i szczytowy, rzeczywisty profil obciążenia w czasie (praca ciągła, impulsowa, czuwanie), wymagana dokładność stabilizacji i dopuszczalne tętnienia.
3. Stany nieustalone – prąd rozruchowy odbiornika (silniki, pojemności), skoki obciążenia, wymagany czas podtrzymania przy zaniku zasilania.
4. Separacja galwaniczna – czy wymagana, na jakim poziomie (funkcjonalna, podstawowa, wzmocniona), jakie napięcie probiercze i jaka norma bezpieczeństwa obowiązuje w aplikacji.
5. Warunki środowiskowe – zakres temperatur w miejscu montażu (nie w pomieszczeniu), wilgotność, wysokość n.p.m. (derating powyżej 2000 m), wibracje, stopień zanieczyszczenia; krzywa deratingu, nie moc nominalna.
6. Chłodzenie i montaż – forma (PCB, open frame, DIN, obudowa), dostępna przestrzeń, orientacja, możliwość konwekcji lub konieczność wentylatora.
7. EMC – wymagana klasa emisji, odporność na zaburzenia, potrzeba zewnętrznego filtra i jego miejsce na płytce lub w szafie.
8. Zabezpieczenia i sygnalizacja – tryb pracy po zwarciu, sposób powrotu, wyjścia statusowe (DC OK, alarm), możliwość zdalnego wyłączenia (remote on/off), regulacja napięcia (trim).
9. Sprawność w całym zakresie obciążenia – nie tylko szczytowa; pobór bez obciążenia w urządzeniach z długim czasem czuwania.
10. Dla DC/AC – kształt przebiegu (czysta sinusoida), THD, moc w W a nie VA, przeciążalność, pobór jałowy.
11. Niezawodność i cykl życia – MTBF, trwałość kondensatorów w docelowej temperaturze, dostępność modułu w horyzoncie produkcji urządzenia (longevity program), dostępność drugiego źródła o zgodnym footprincie.
12. Certyfikaty i dokumentacja – raporty CB, deklaracje UKCA/CE, zgodność z RoHS/REACH, kompletna karta katalogowa z warunkami pomiaru.

Dopiero łączna ocena tych kryteriów pozwala stwierdzić, czy moduł o danej mocy znamionowej rzeczywiście nadaje się do projektowanego urządzenia. Praktyczna zasada: zapas mocy 20–30% w odniesieniu do mocy dostępnej po deratingu w docelowej temperaturze, a nie do wartości nominalnej.

Podsumowanie

W zakresie 10 W–1 kW rynek oferuje gotowe moduły dla niemal każdej kombinacji napięć i warunków pracy, a różnice między nimi ukryte są nie w mocy znamionowej, lecz w krzywej deratingu, sprawności przy małym obciążeniu, warunkach pomiaru tętnień, trybie działania zabezpieczeń i wymaganiach EMC. Konstruktor, który traktuje zasilacz jako element doboru na końcu projektu, zwykle płaci za to kosztem przestrzeni, chłodzenia lub certyfikacji. Zasilanie powinno być projektowane równolegle z architekturą urządzenia – od określenia profilu obciążenia, przez wybór formy montażu i chłodzenia, po weryfikację termiczną prototypu w docelowej obudowie.
